Roco ET90 (23244)
Ich hatte auf EBAY einen Roco ET90 ersteigert. Den Triebwagen habe ich auf einen Glockenankermotor (GAM) und LED Beleuchtung umgebaut. Zuerst der neue Motor, von DM-Toys gibt es den Umbausatz

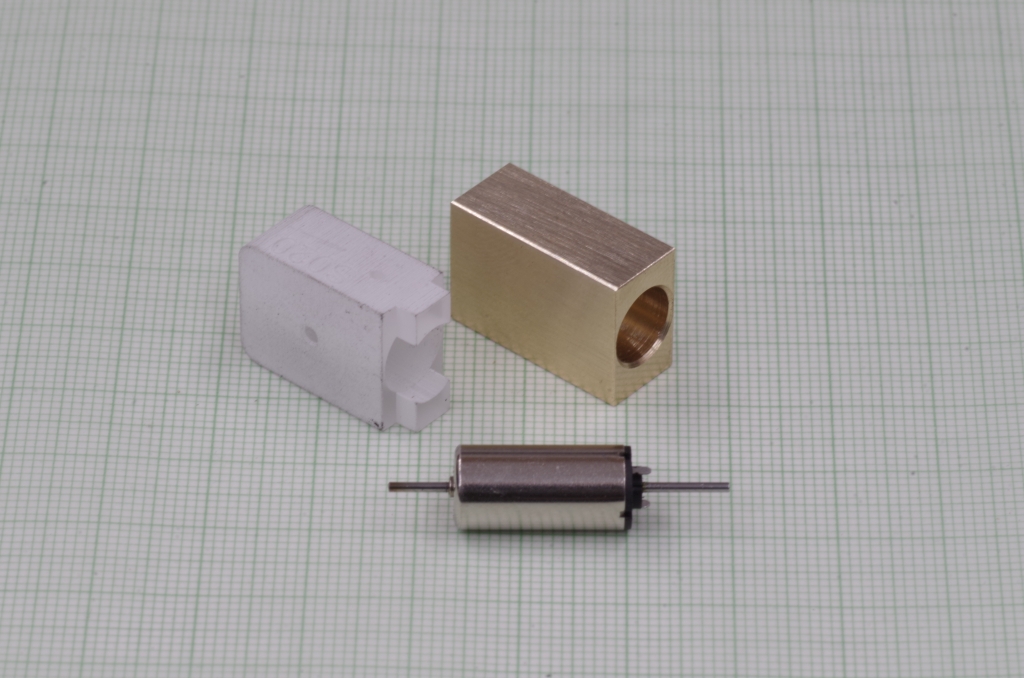

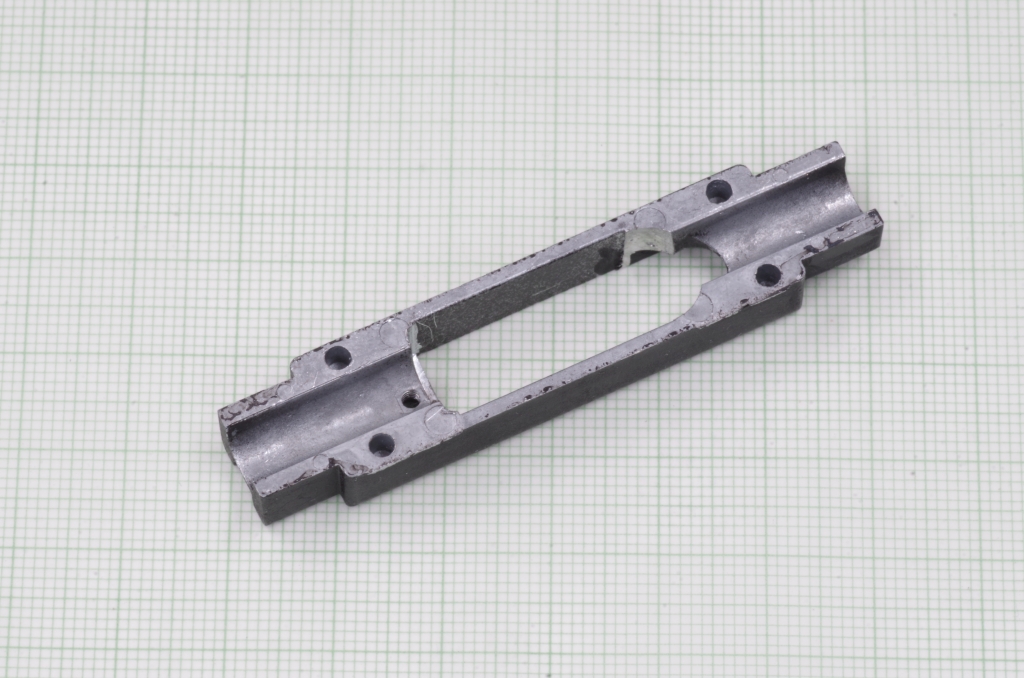

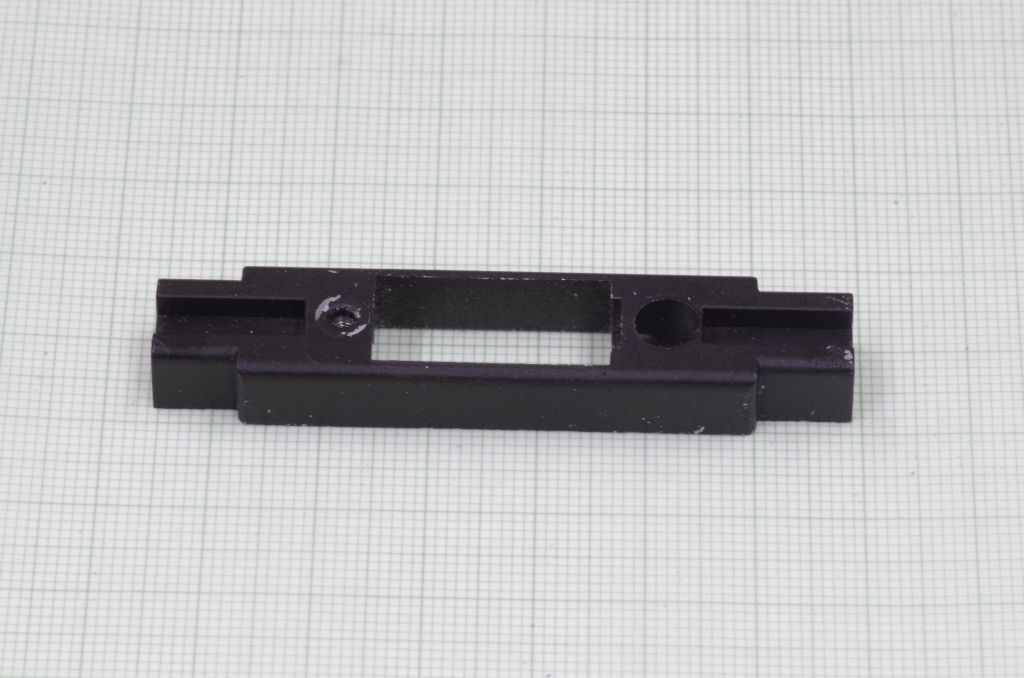

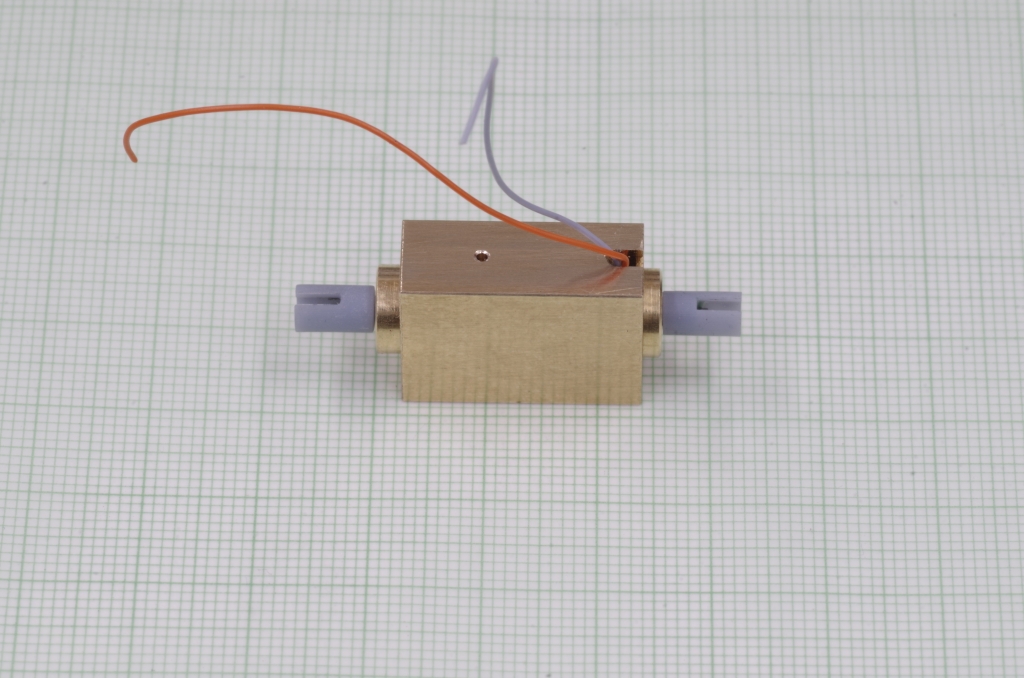

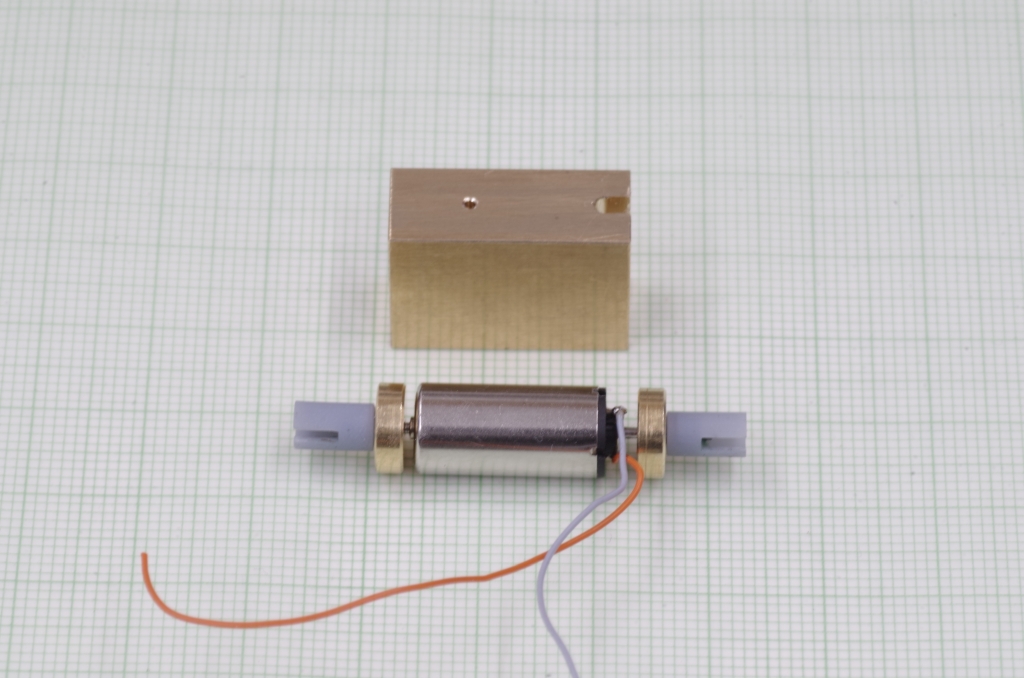

NR010C. Damit das Modell noch etwas Gewicht bekommt, habe ich die Motoraufnahme aus Messing gemacht.

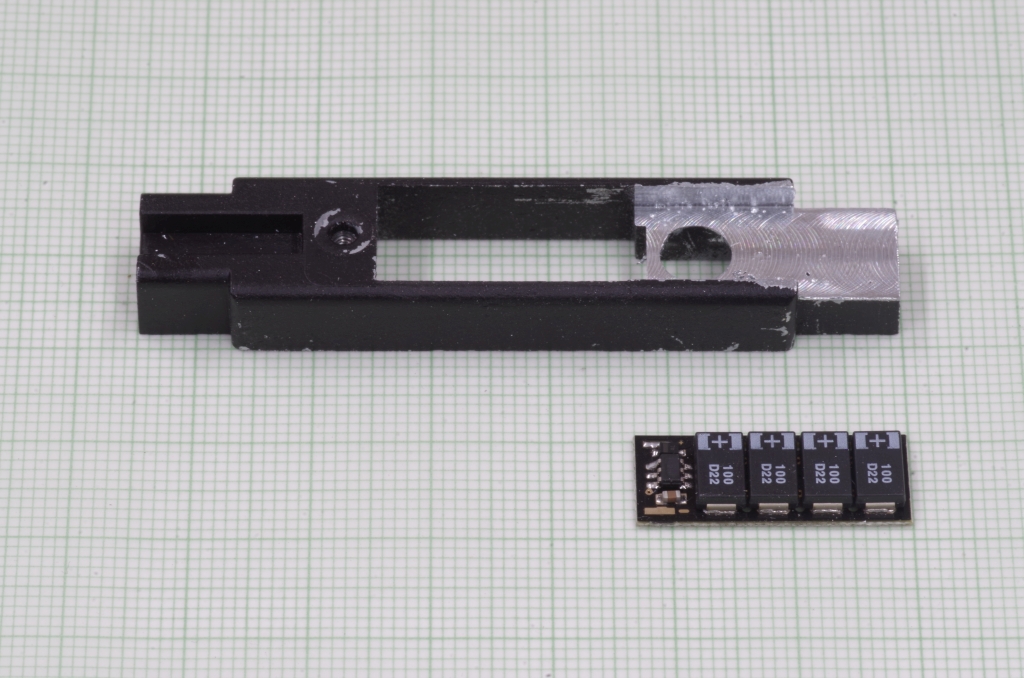

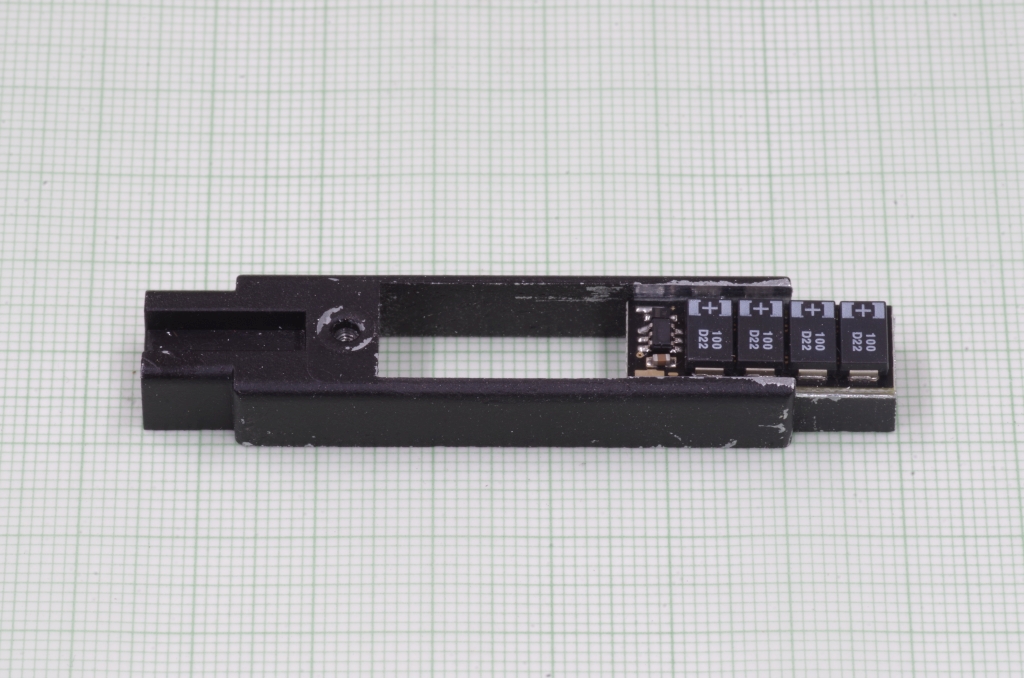

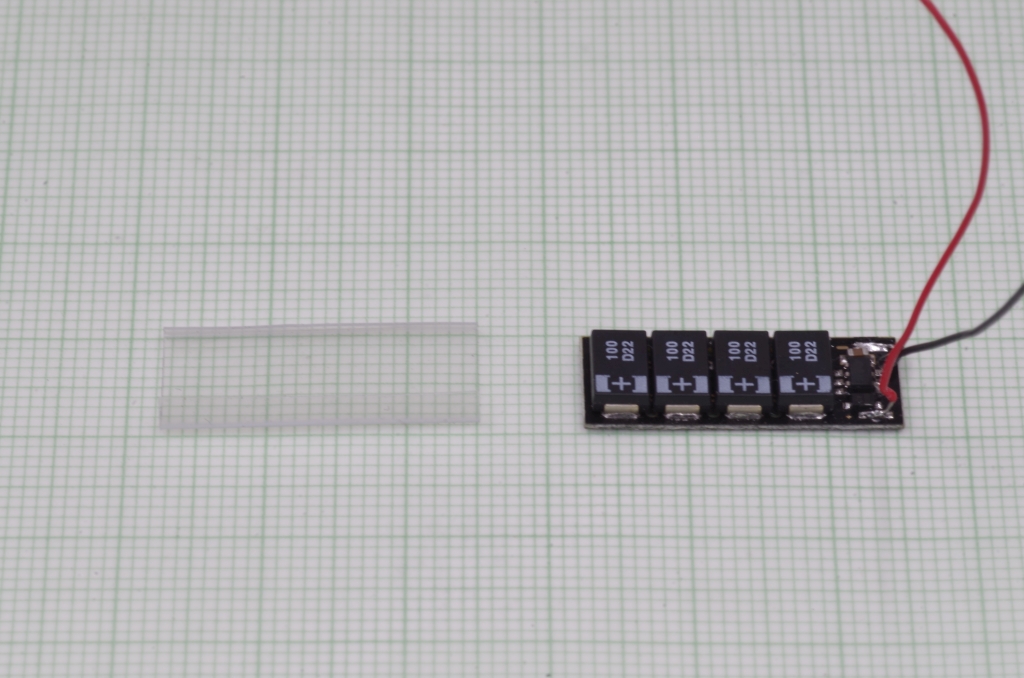

Da genug Platz im Triebwagen vorhanden ist, habe ich mal einen Pufferspeicher (Puff-N von FichtelBahn) eingebaut. Dafür muß etwas Material weggefräst werden.

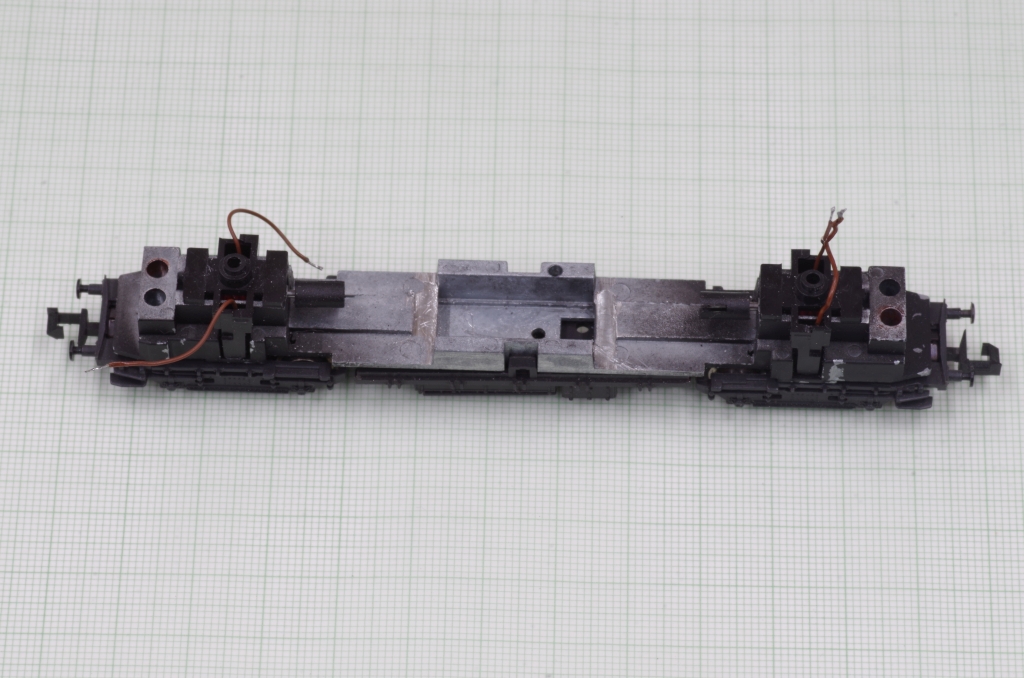

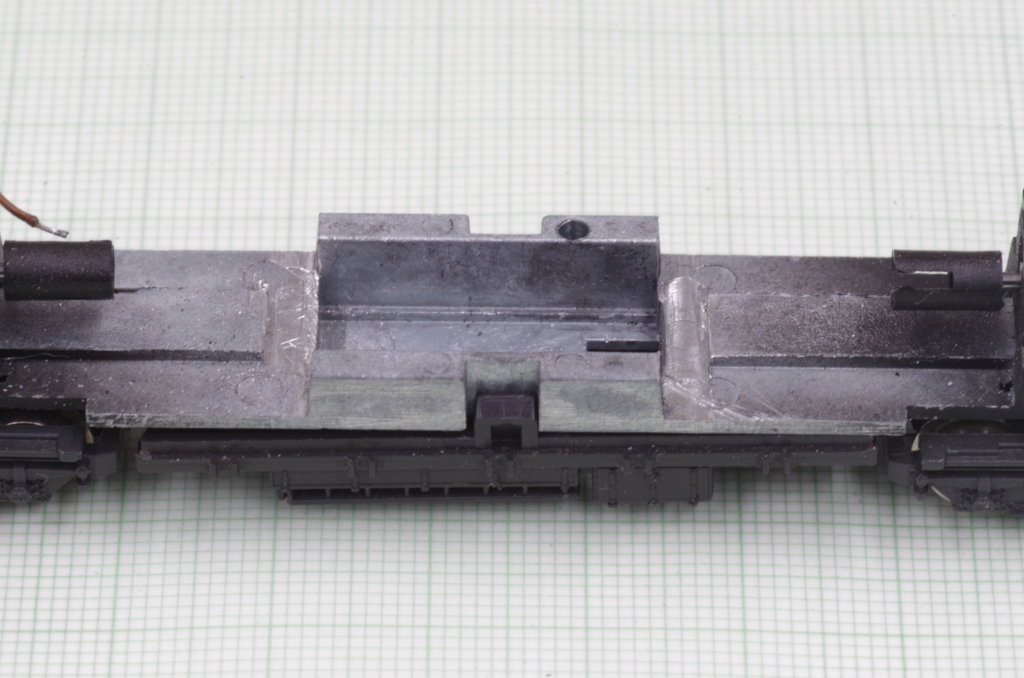

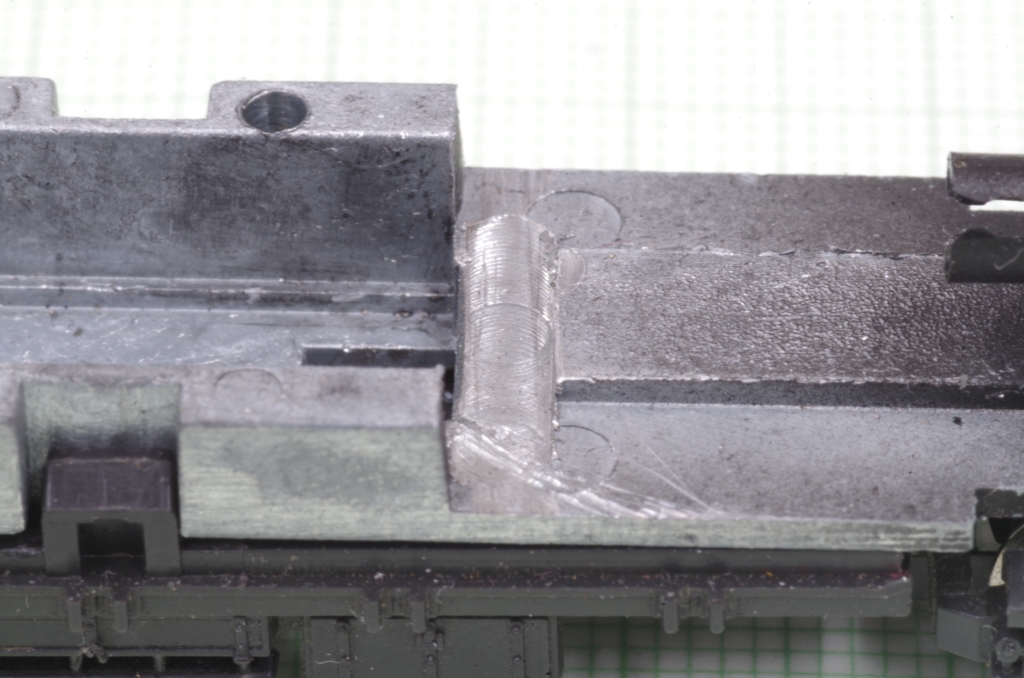

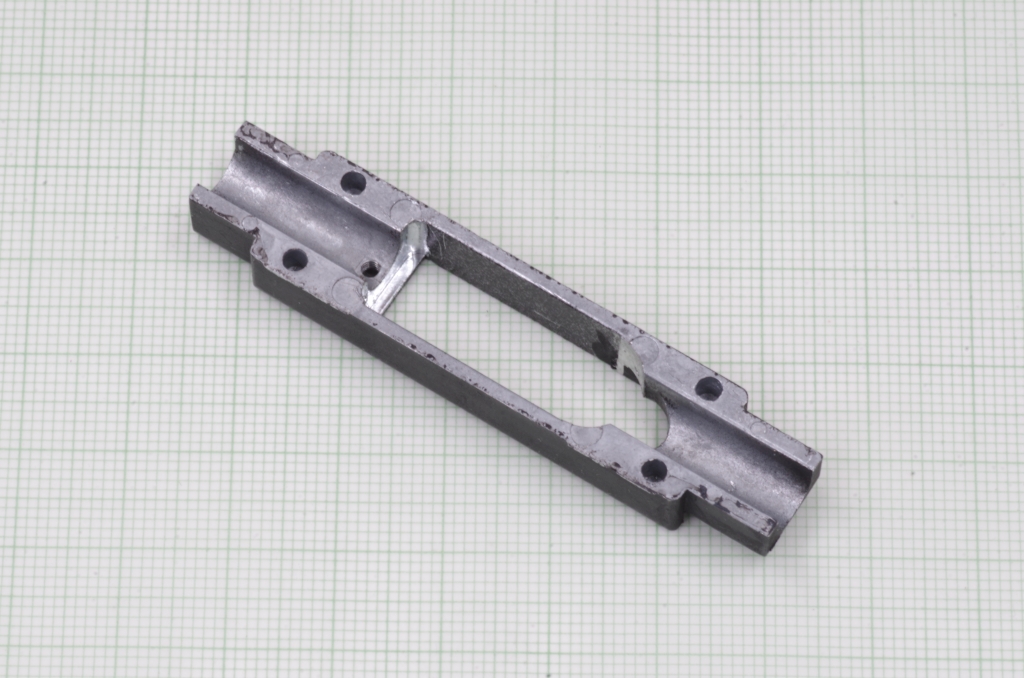

Auch für die Schwungmassen des Motors sind Fräsungen notwendig.

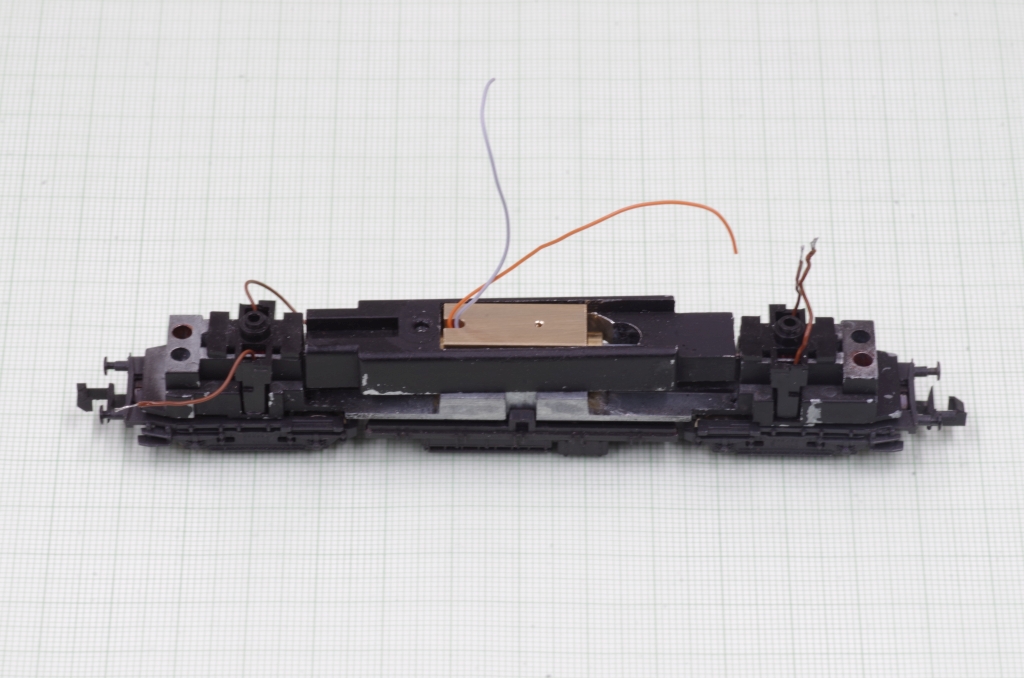

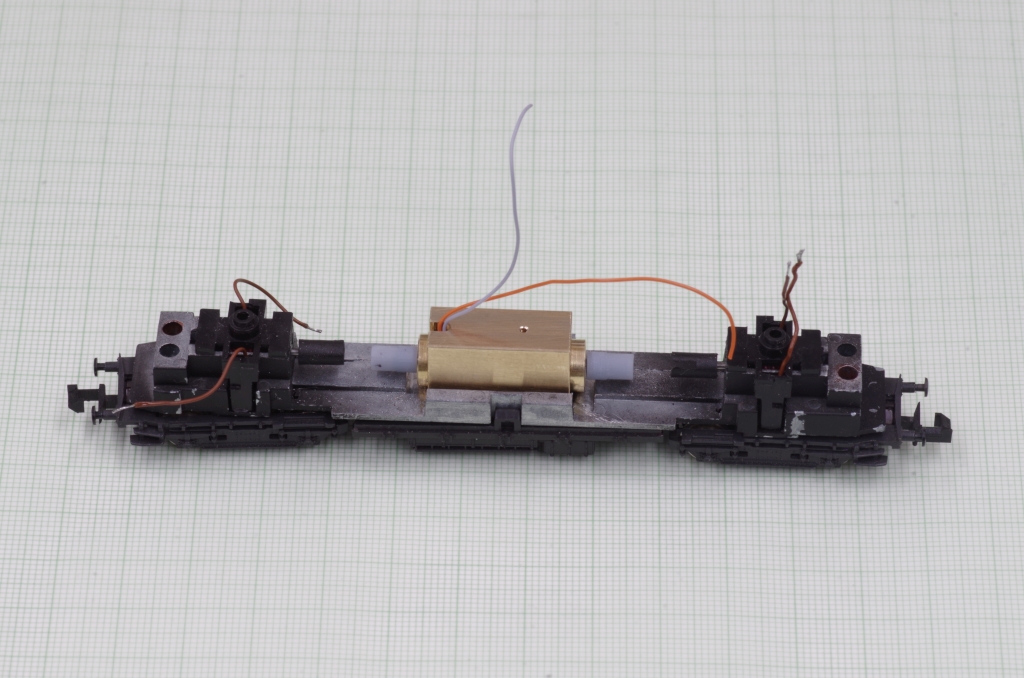

Motor "Anprobe".

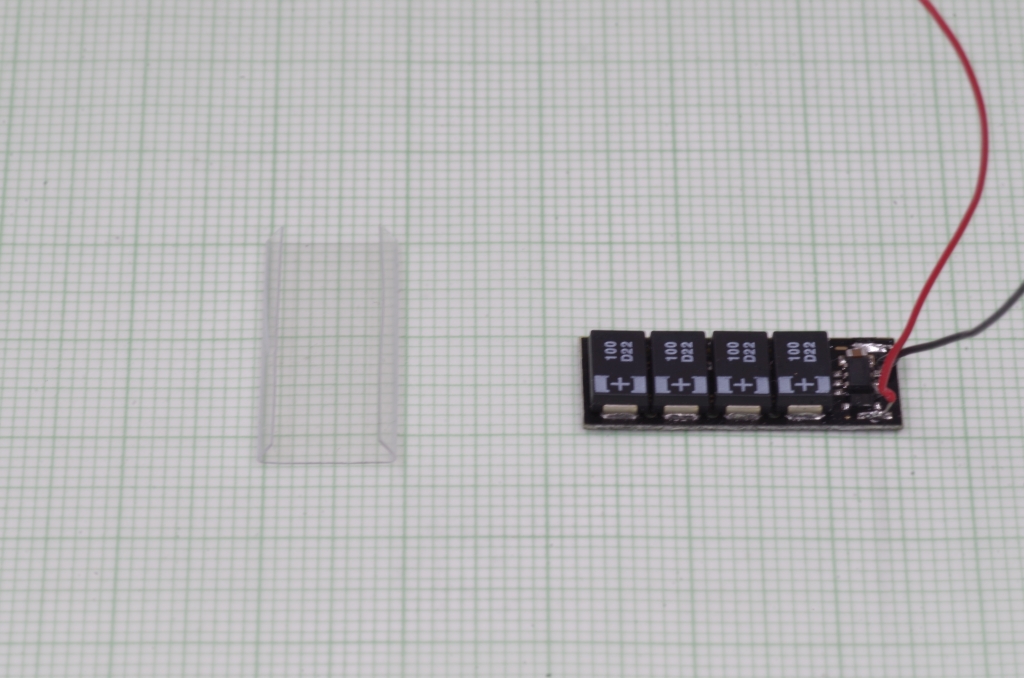

Zur Isolierung des Pufferspeichers wird ein Stück Kunststoff benutzt.

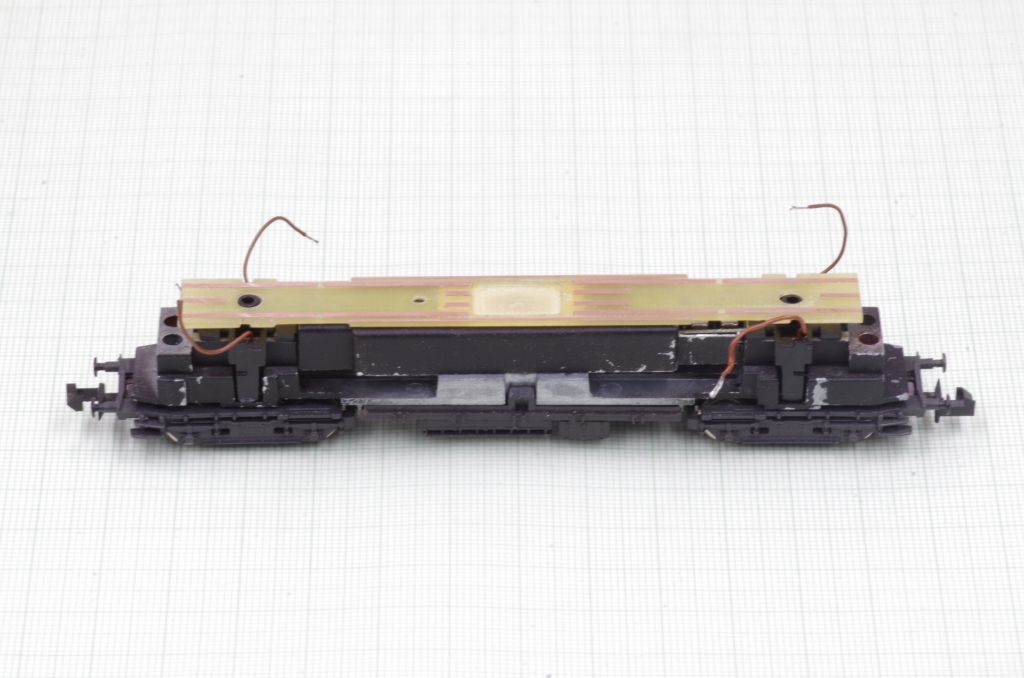

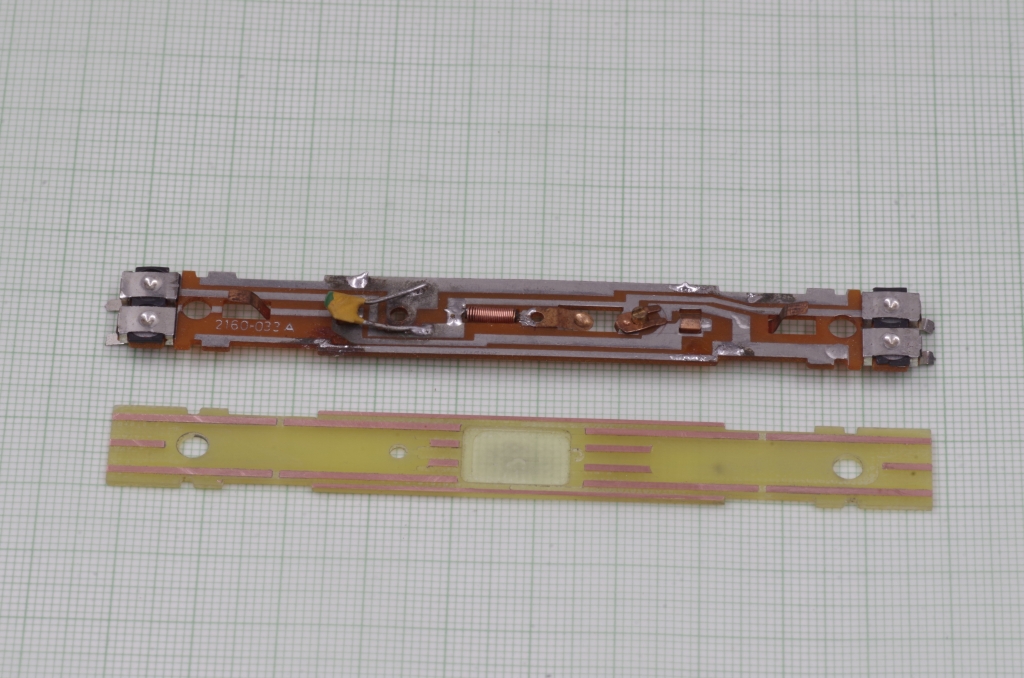

Zur Erleichterung der Verkabelung habe ich aus einem Stück Epoxydplatine eine neue Platine gefräst.

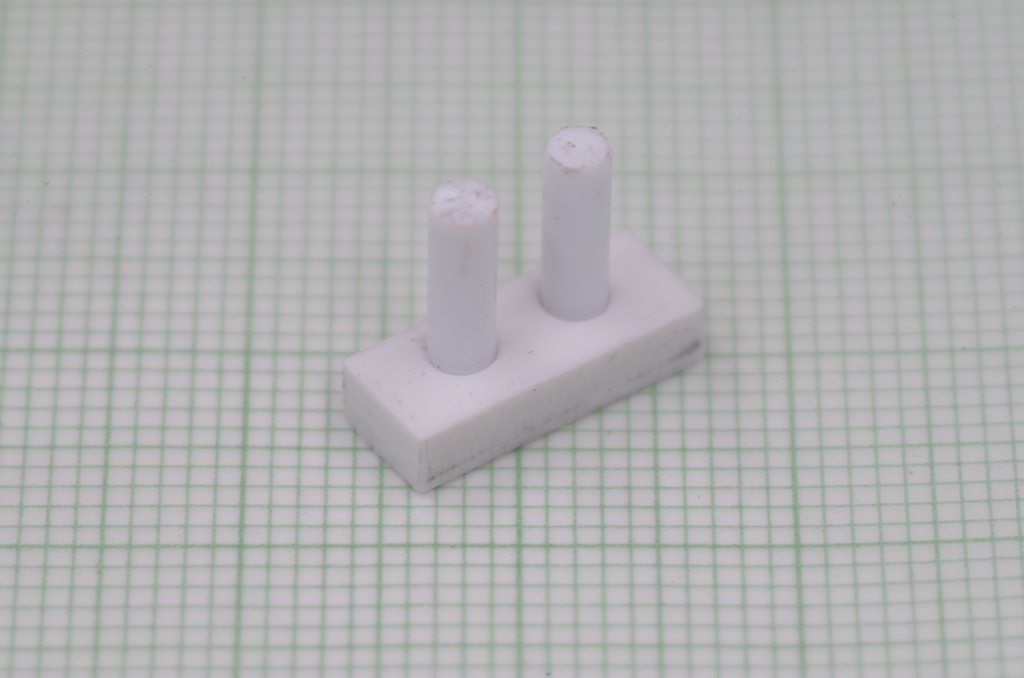

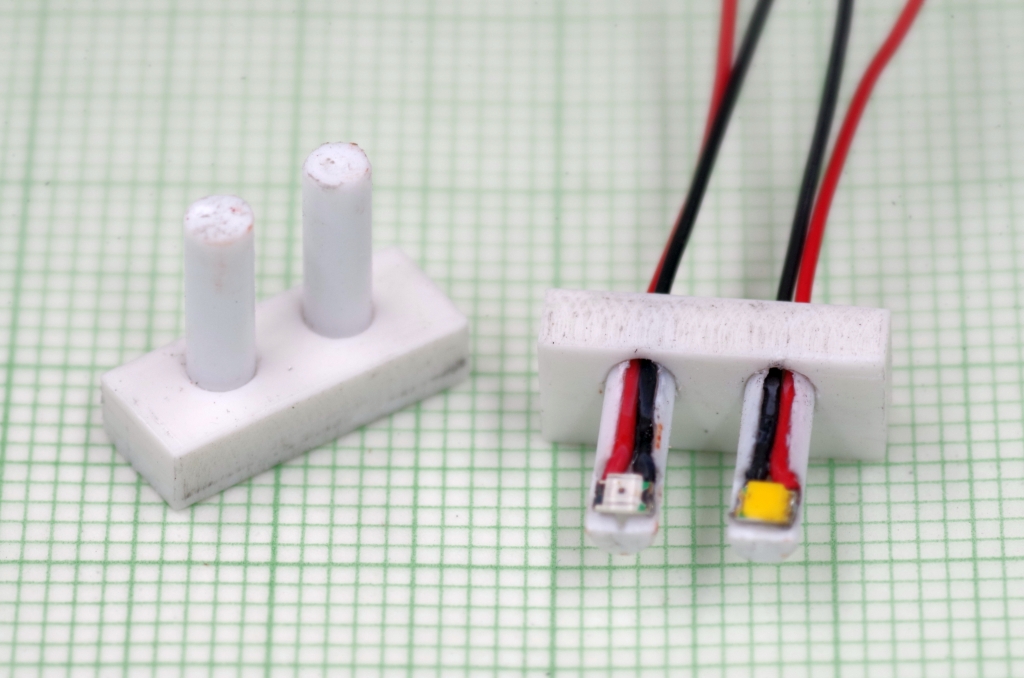

Für die Beleuchtung mit LEDs wird ein Halter aus Kunststoffprofilen gemacht, auf dem die LEDs aufgeklebt werden (jeweils eine weiße und eine rote). Das ganze wird dann anstelle
der Glühbirnchen in die Löcher eingeschoben.
Test ob die Platine passt...

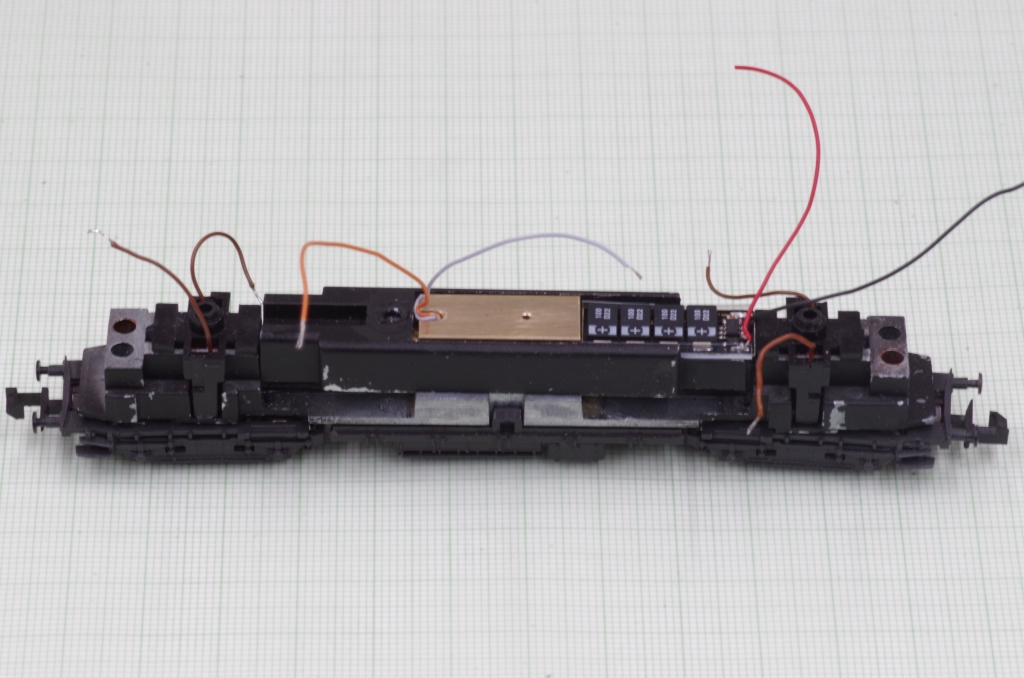

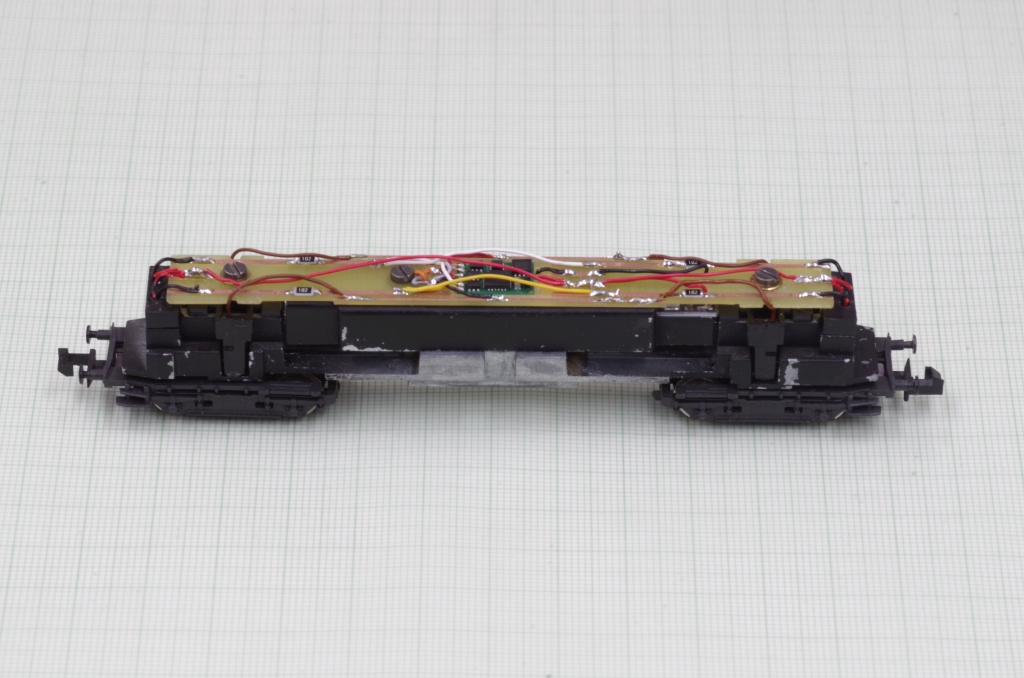

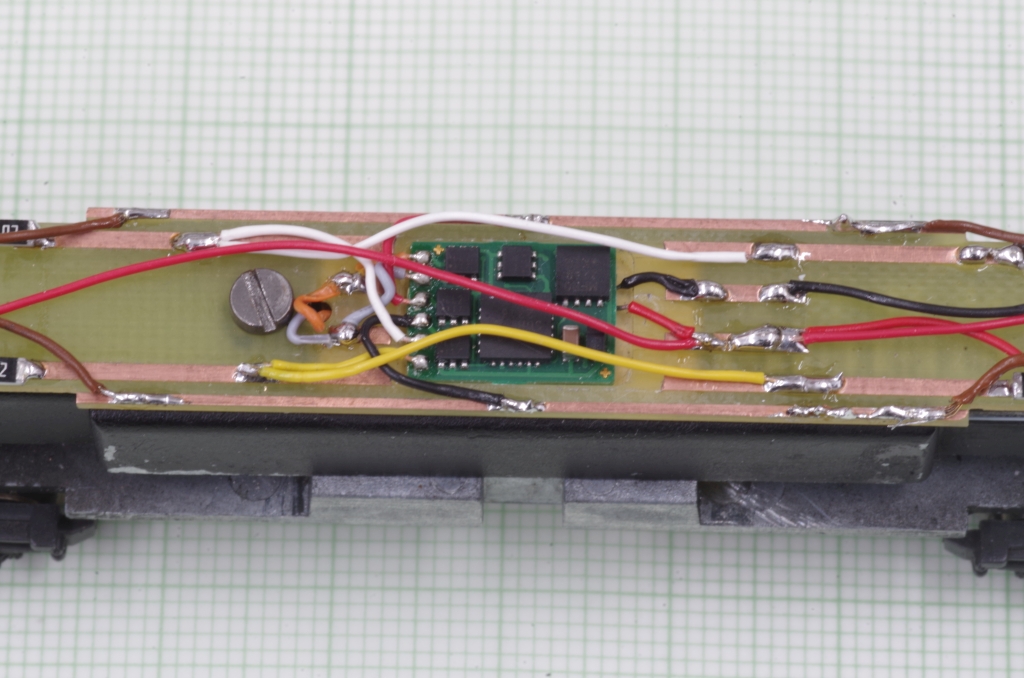

Fertig verdrahtete Platine :
Außer den sechs Leitung für Gleis, Motor und Beleuchtung werden noch die Lötpunkte auf der Decoderunterseite VS und GND verdrahtet (rote und schwarze Leitung). Der Decoder ist ein
PD10MU von DM-Toys, den ich mit der Firmware des PD05A geflasht, habe um per SX1 zu fahren. ACHTUNG !! Den Pufferspeicher erst nach der Decoderprogrammierung anschließen !!
Mit angeschlossenem Pufferspeicher funktioniert die Programmierung nicht !

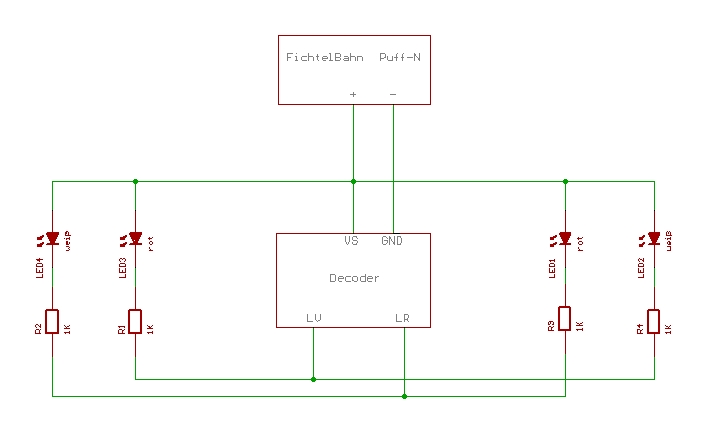

Hier die Schaltung :

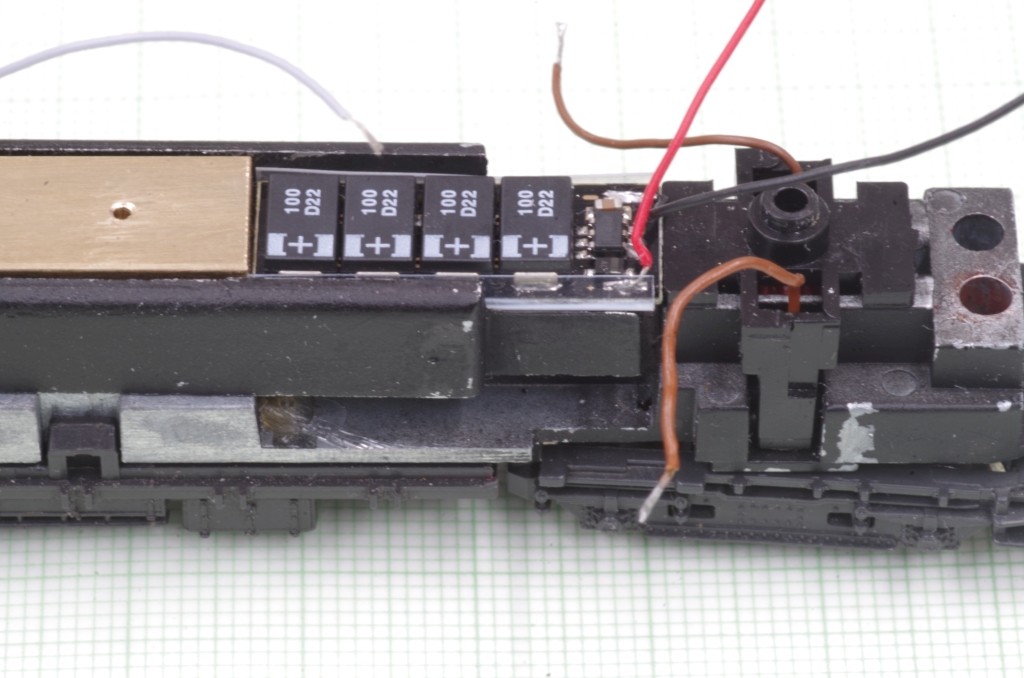

Hier die Seite mit dem Pufferspeicher, er ist über die rote und schwarze Leitung angeschlossen, die Anode aller LEDs mittels der roten Leitungen. In den Zuleitungen der Kathoden
der LEDs sind die Vorwiderstände angelötet.

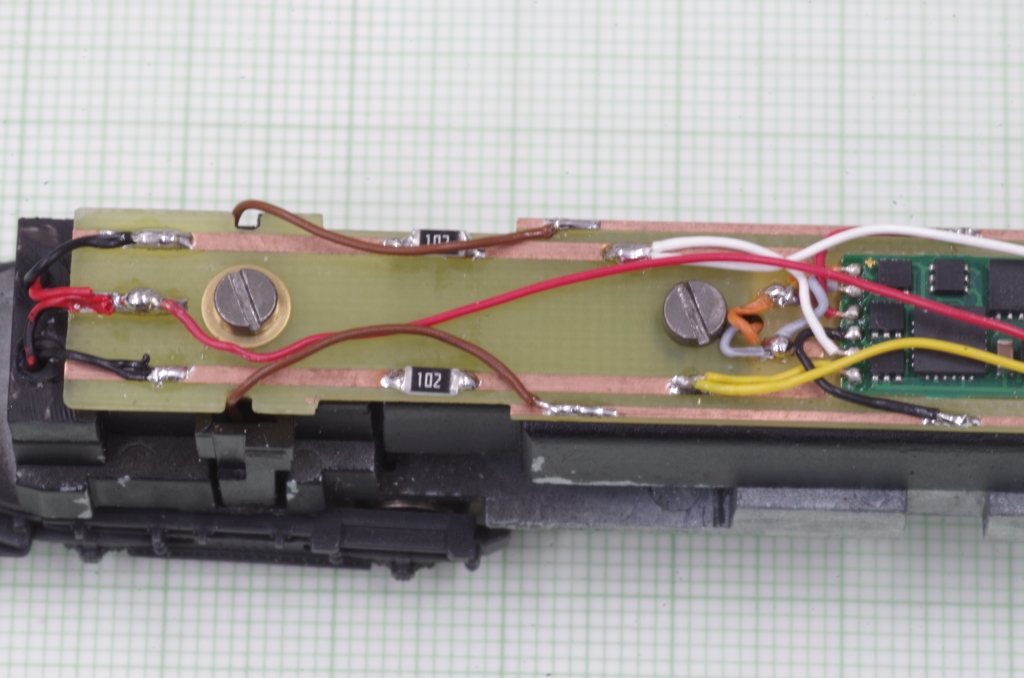

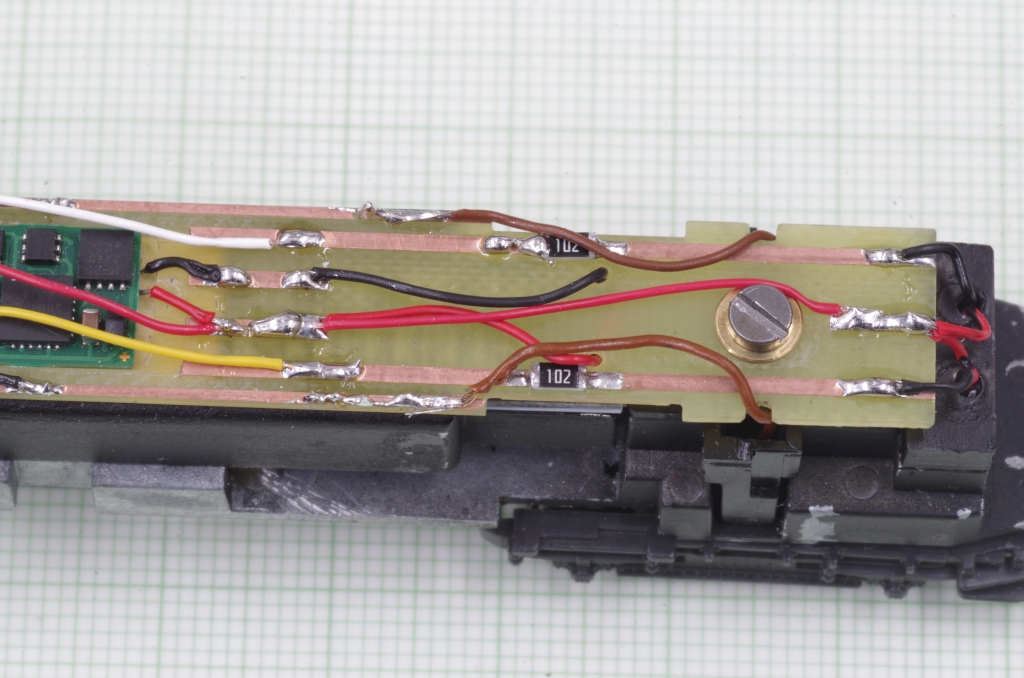

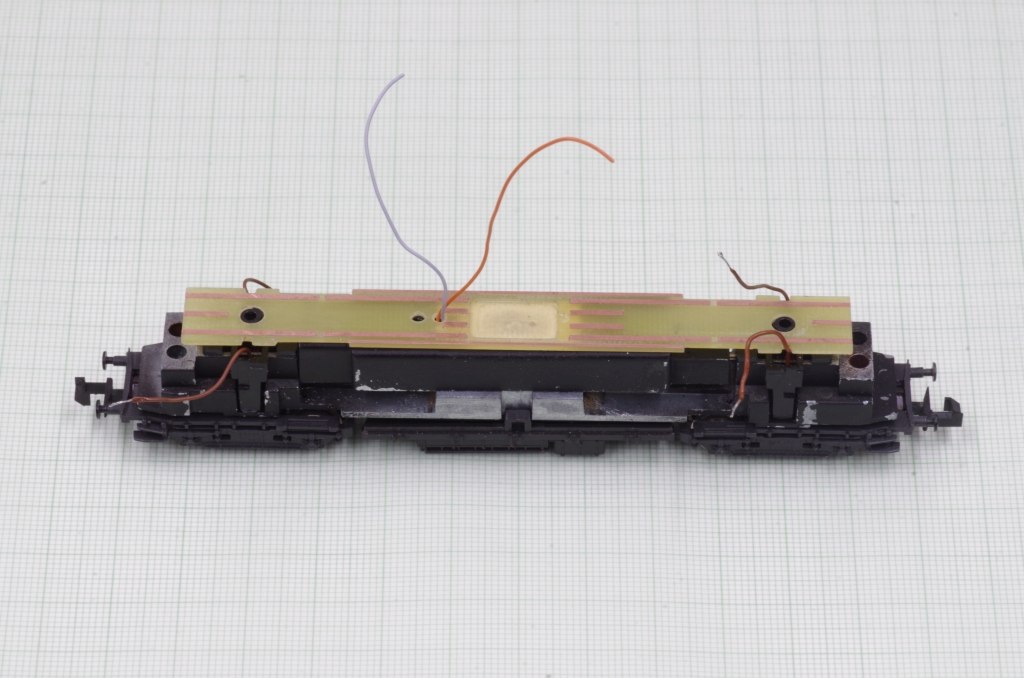

Die andere Platinenseite, die grauen und orangen Kabel sind für den Motor. Die braunen Leitung kommen von den Drehgestellen.

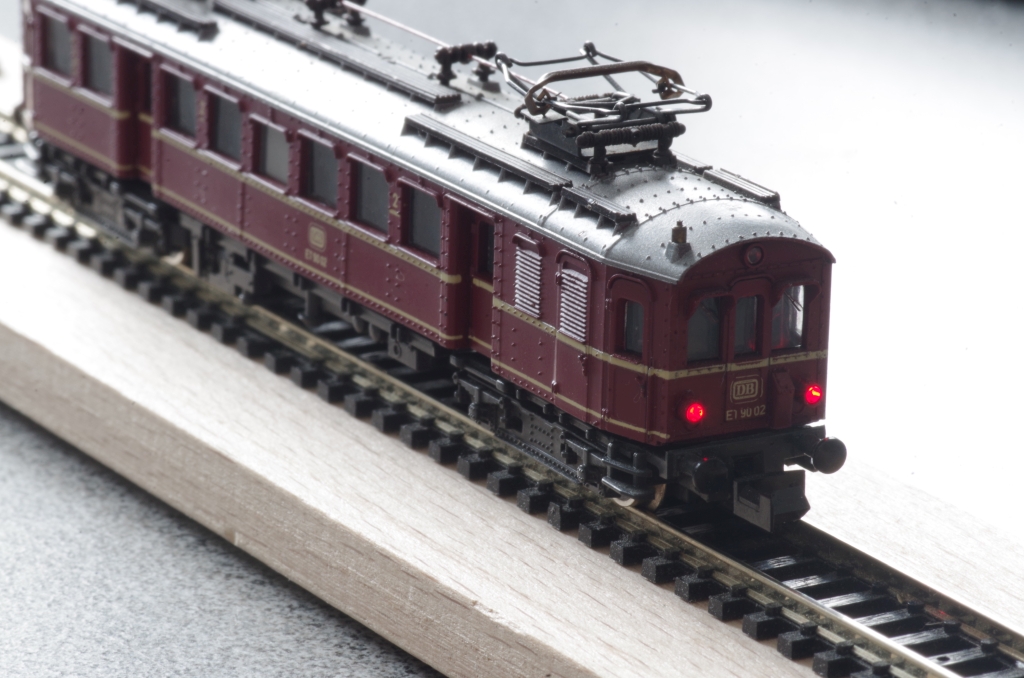

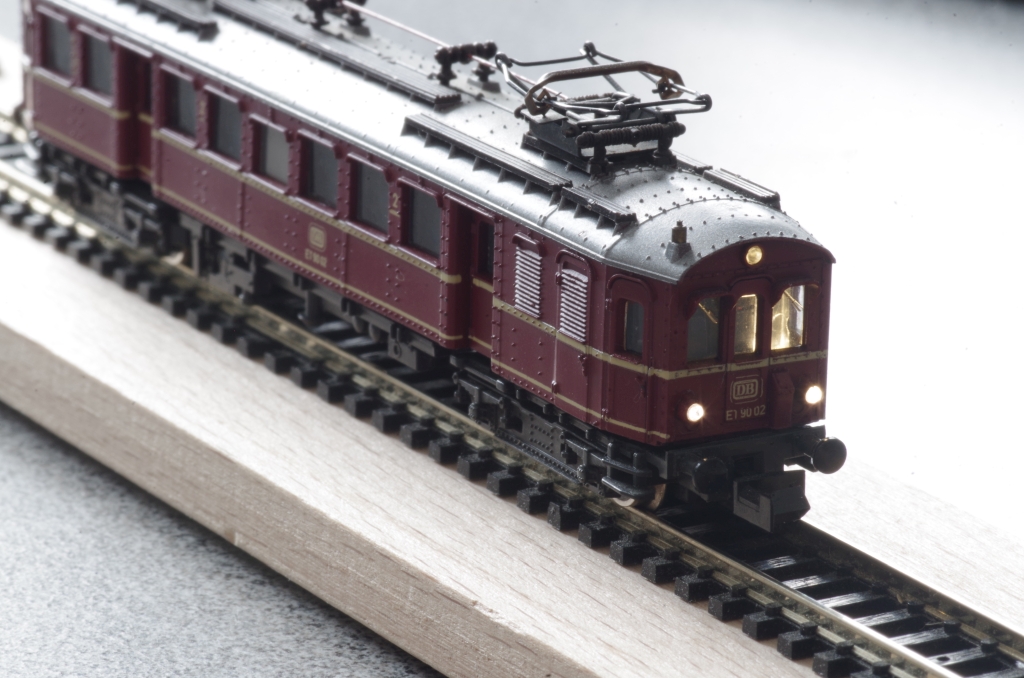

Hier das Endergebnis :
