Minitrix E10 (12754)
Ich hatte auf EBAY eine Minitrix E10 ersteigert. Die Lok hat zwar an den Stirnseiten unten vier Lampen, aber nur das weiße Licht leuchtet (Glühbirne), das rote Schlusslicht

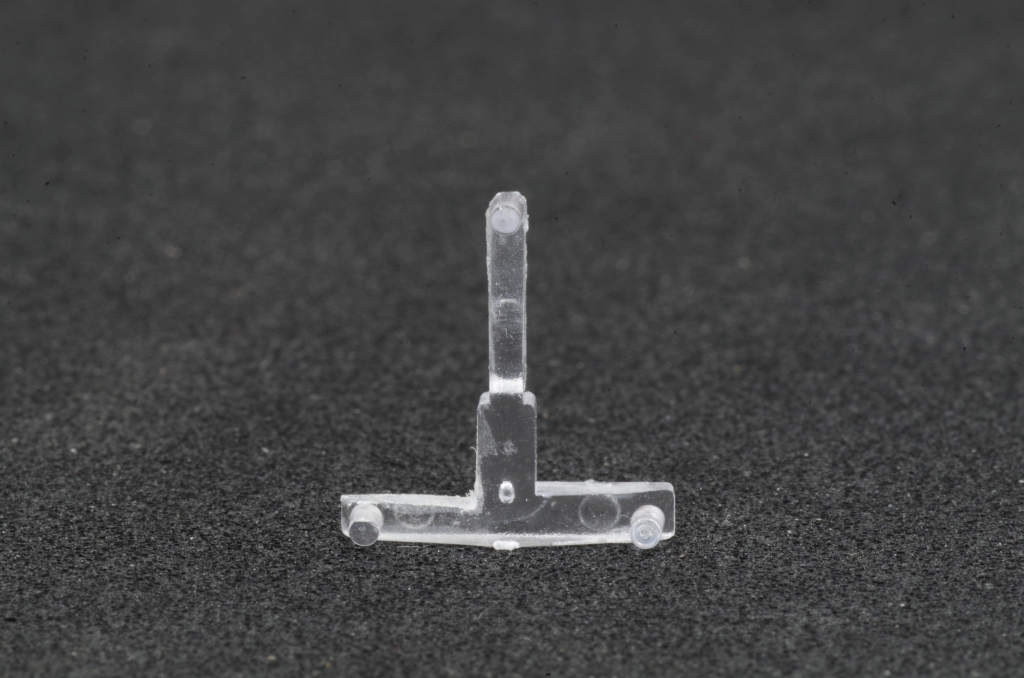

hat keine Funktion. Ich habe die Lok auf LED's umgebaut und das rote Schlusslicht funktionsfähig umgebaut. Für das Schlusslicht habe ich mir bei Spur-N-Teile zwei "Hobbytrain E10 - H2800-13-LU - Lichtleiter unten"

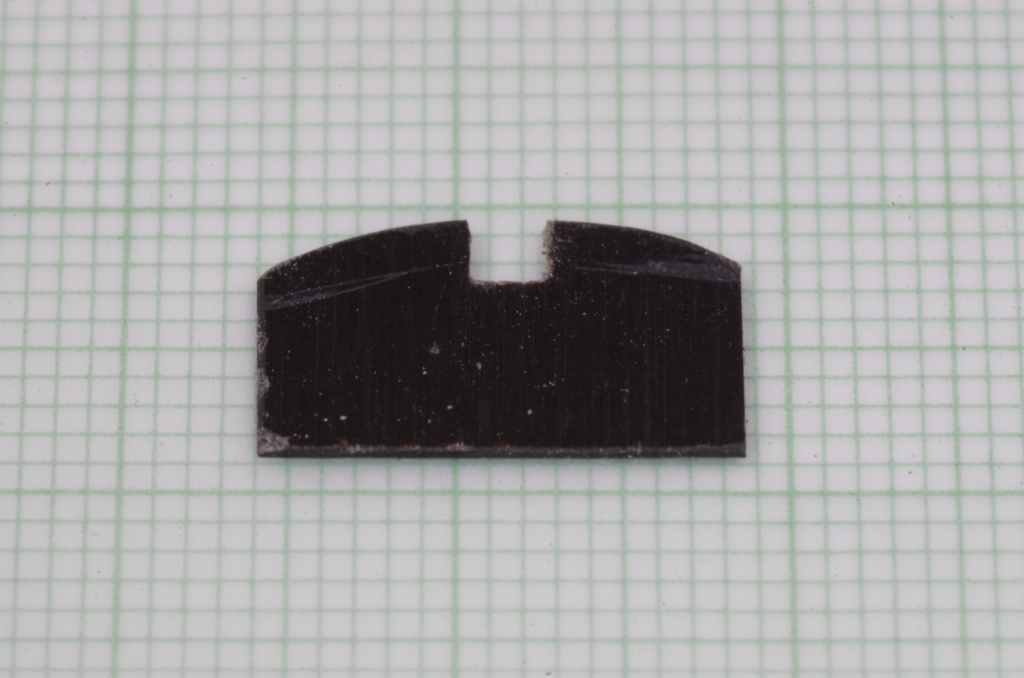

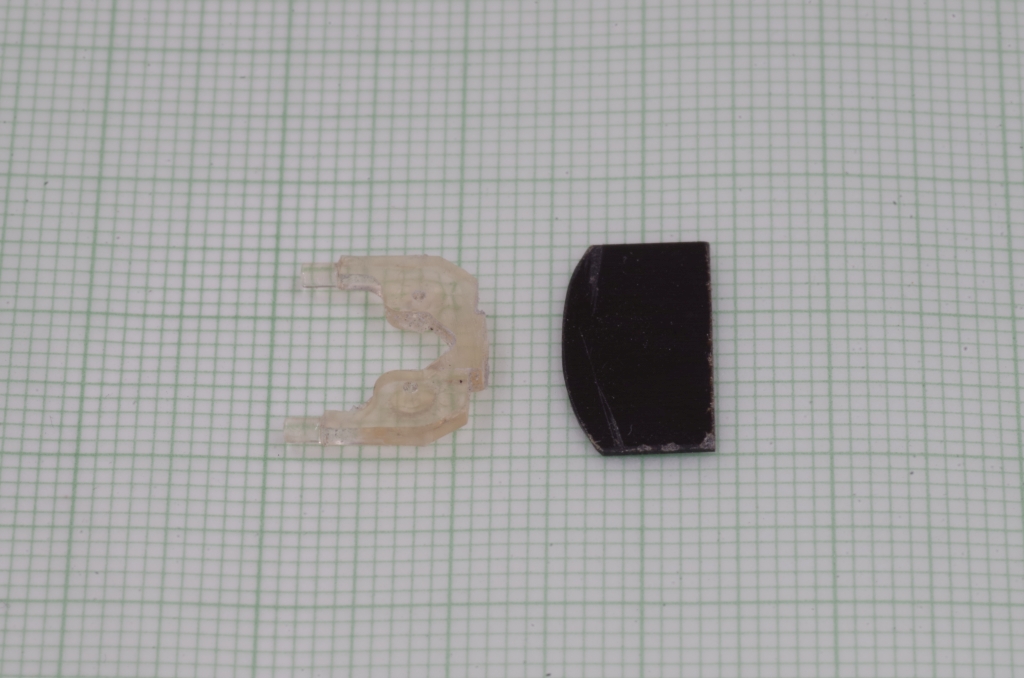

bestellt. Um den originalen Lichtleiter und den neuen für das Schlusslicht optisch zu "trennen", habe ich ein dünnes schwarzes Kunststoffplättchen angefertigt.
Der originale Lichtleiter muß an den unteren Seiten etwas befeilt werden, damit das Kunststoffplättchen zwischen die Lichtleiter paßt.
Für den nach oben gehenden Steg für das dritte Stirnlicht benötigt das Kunststoffplättchen noch eine Öffnung.

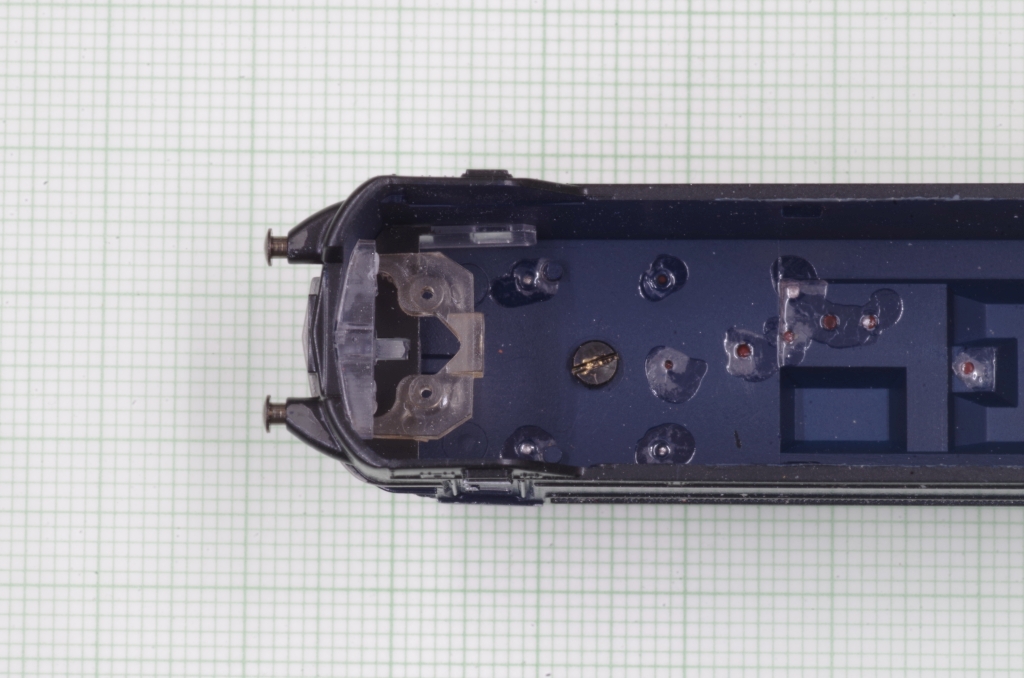

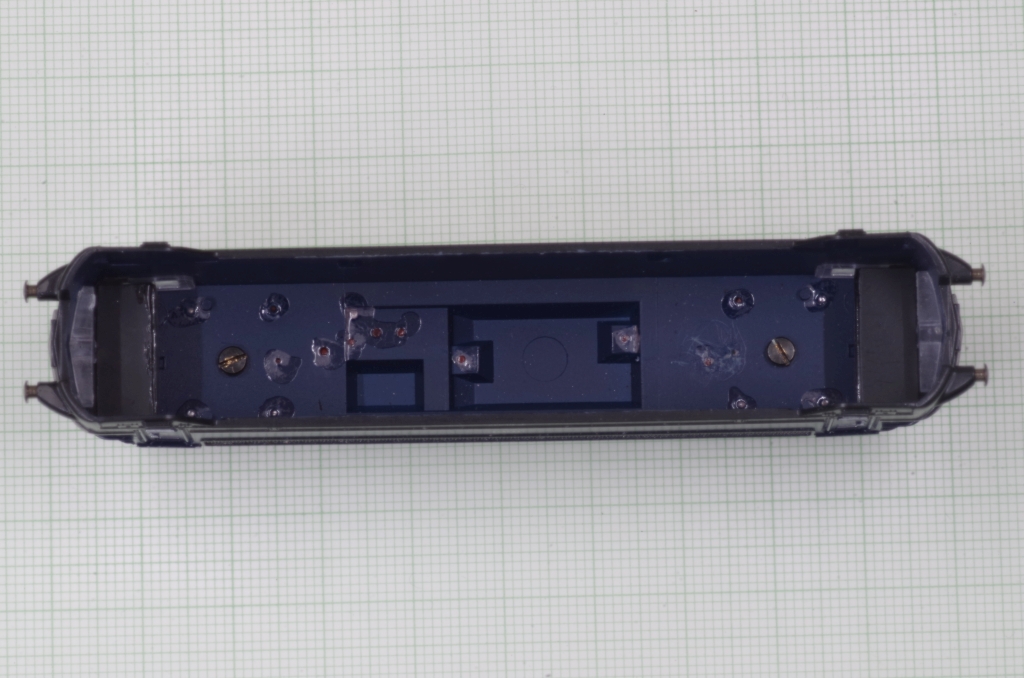

Die Schlusslichter im Gehäuse werden aufgebohrt, damit der neue Lichtleiter eingesetzt werden kann. Das sieht dann so aus.
Mit eingesetztem Kunststoffplättchen :

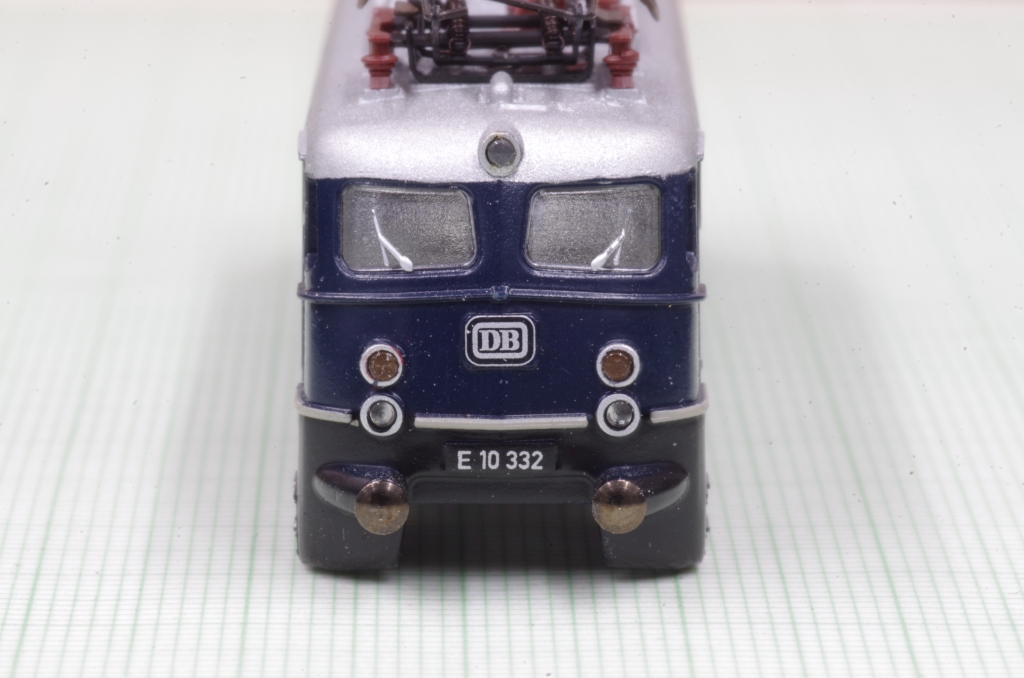

Das Gehäuse von vorne :

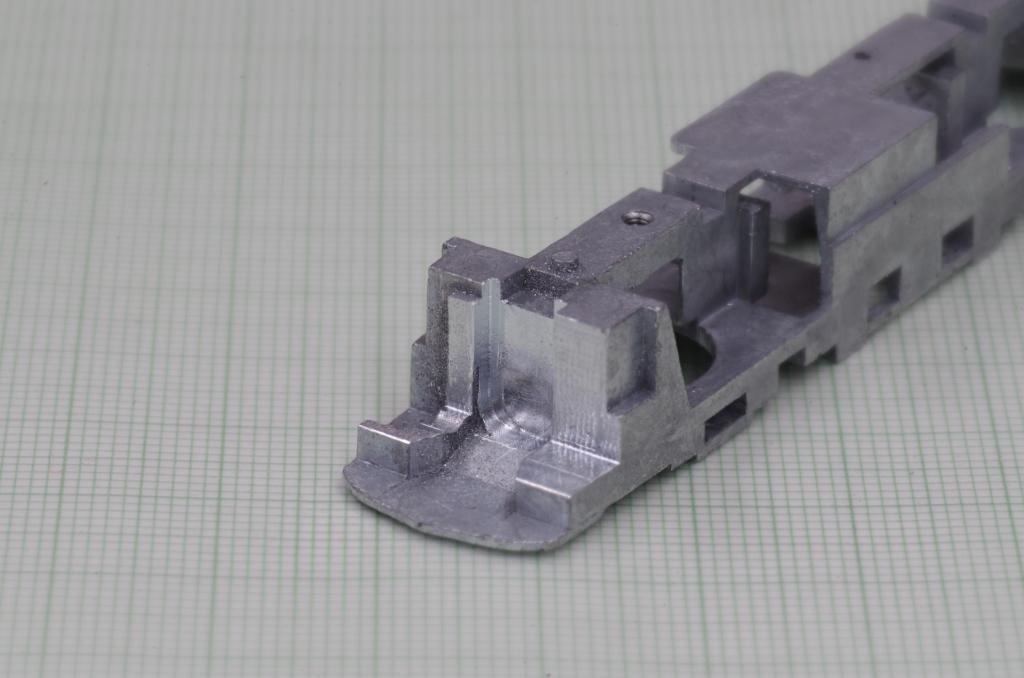

Da der neue Lichtleiter ziemlich weit nach innen ragt, muß Material vom Gehäuse an den Stirnseiten weggefräst werden. Außerdem habe ich eine Vertiefung für eine 1mm dicke Epoxydplatine
eingefräßt.

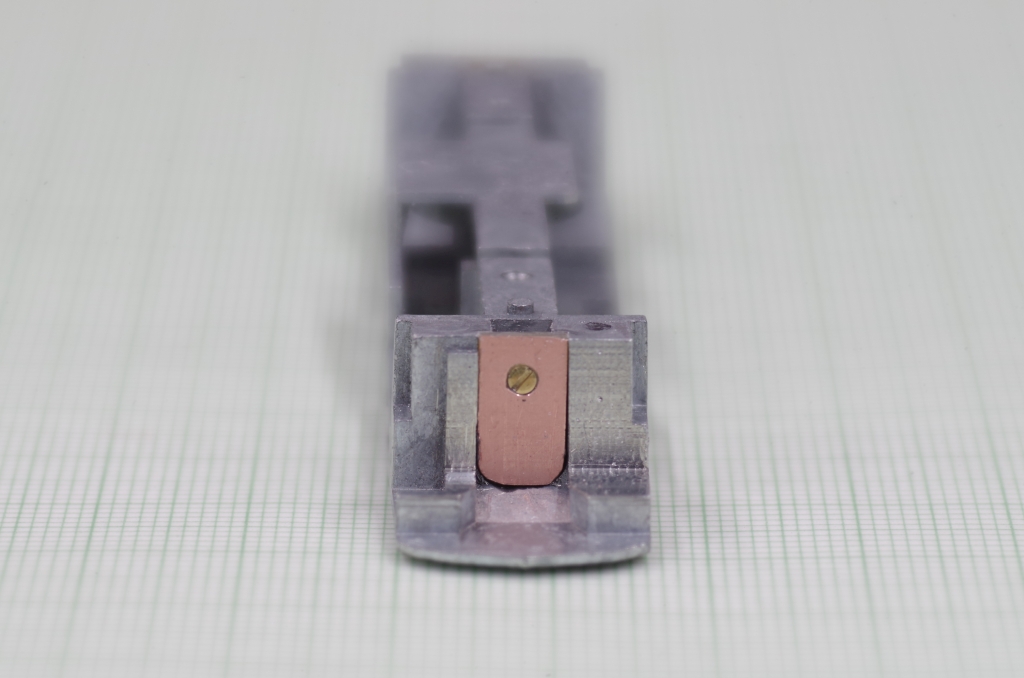

Das Platinenstück wird mit einer M1 Senkkopfschraube angeschraubt.

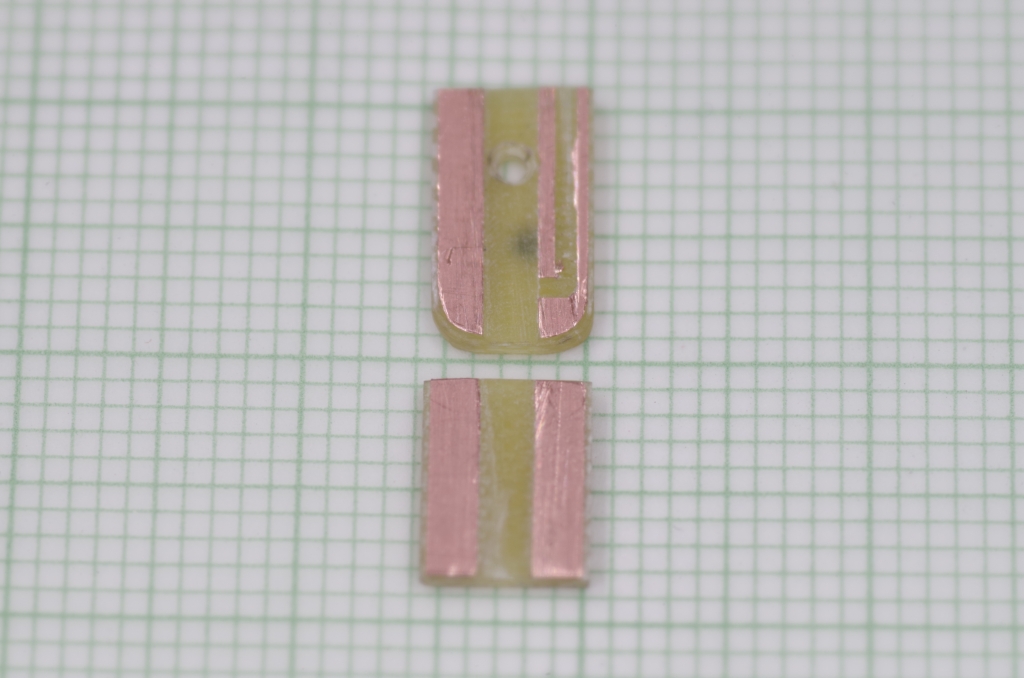

Für die beiden LED's (weiß und rot) sind zwei Platinenstücke erforderlich, da die weiße LED weiter nach vorne positioniert
werden muß. In die Platinenstücke habe ich passende Trennfugen eingefräßt für die Stromzuführung der LED's.

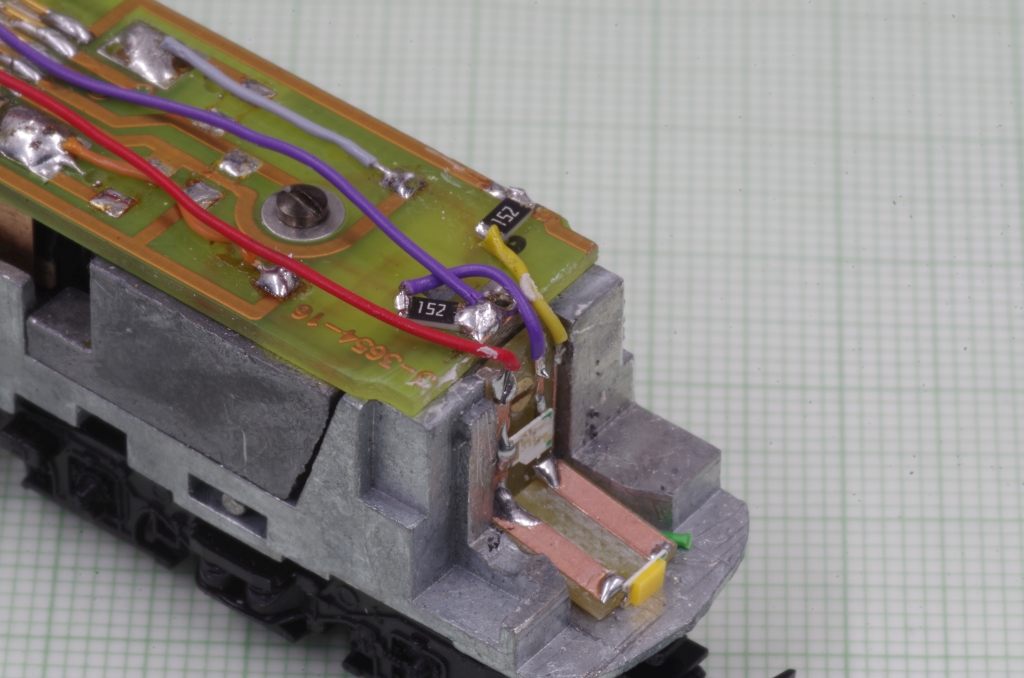

Hier die montierten Platinen mit den LED's. Vorne die weiße, hinten etwas höher die rote LED.

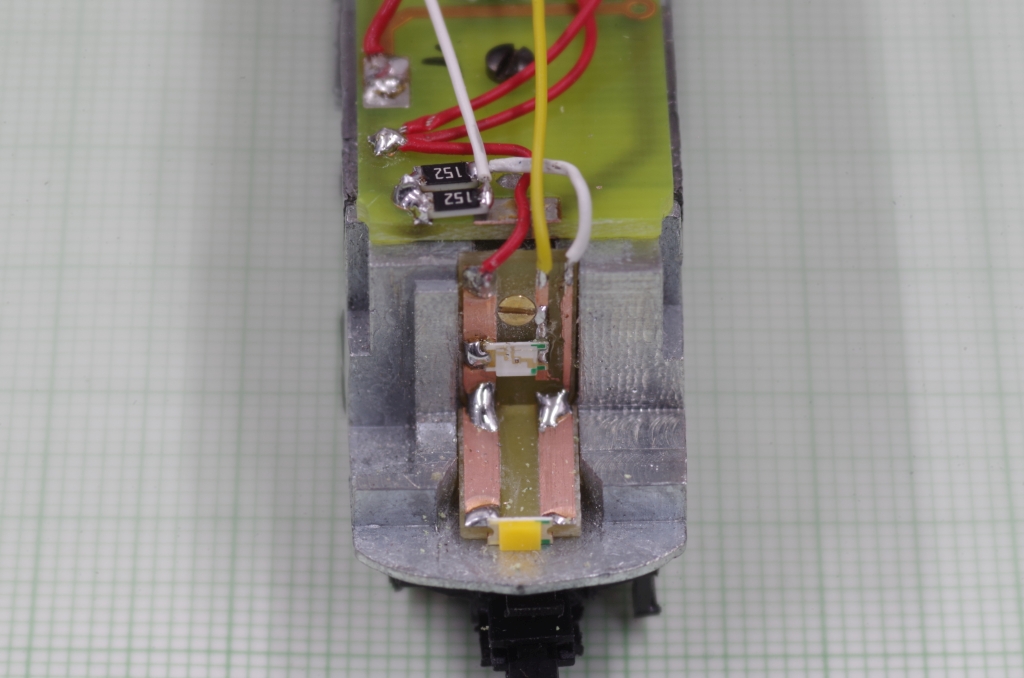

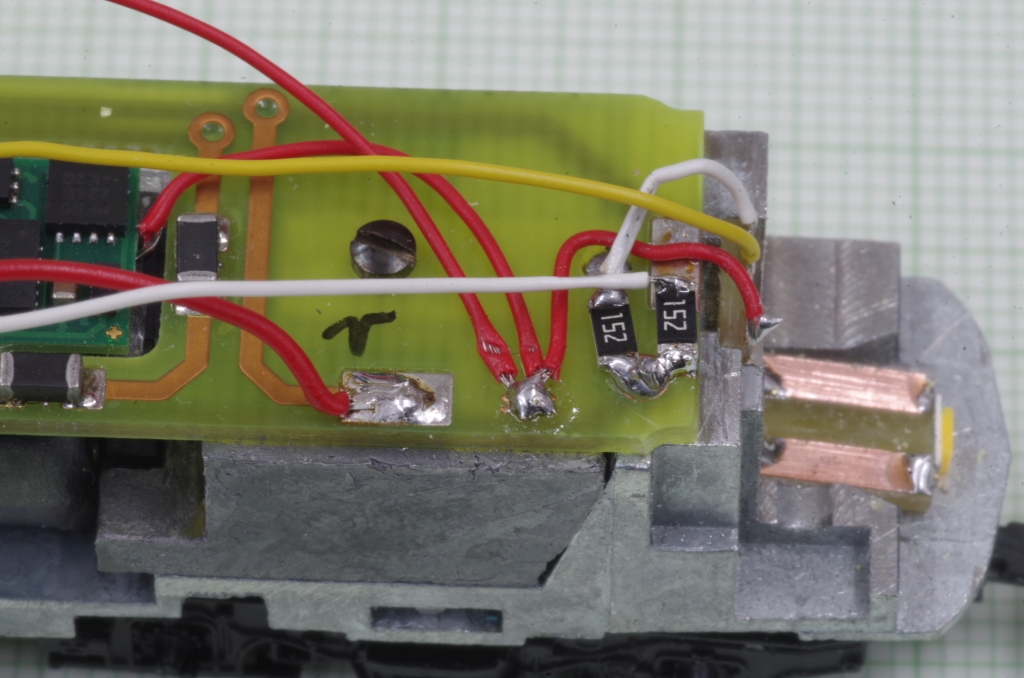

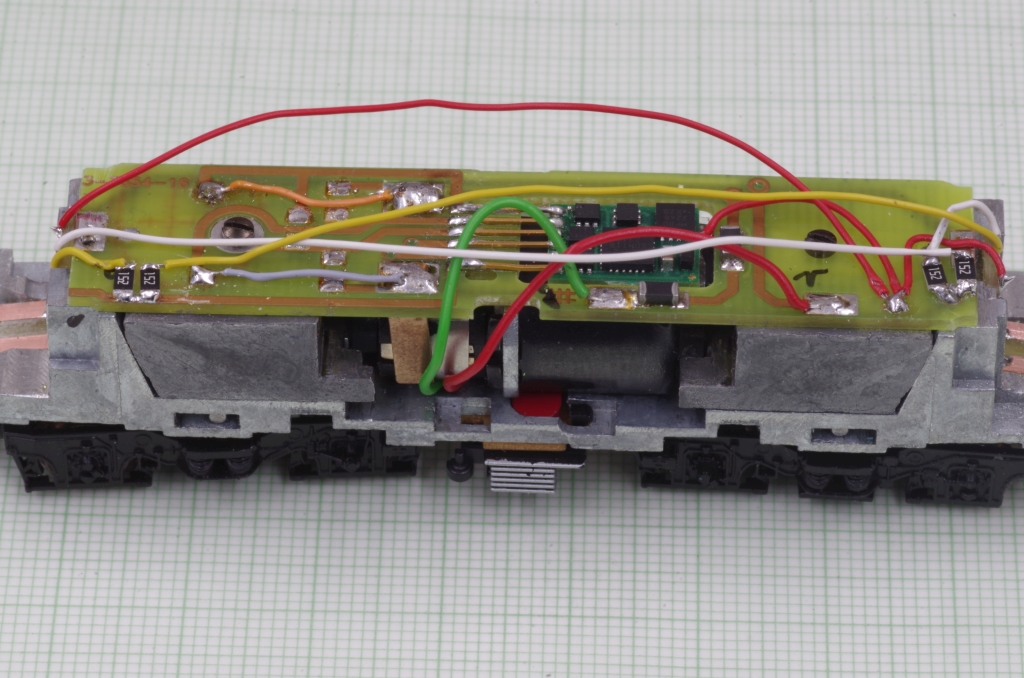

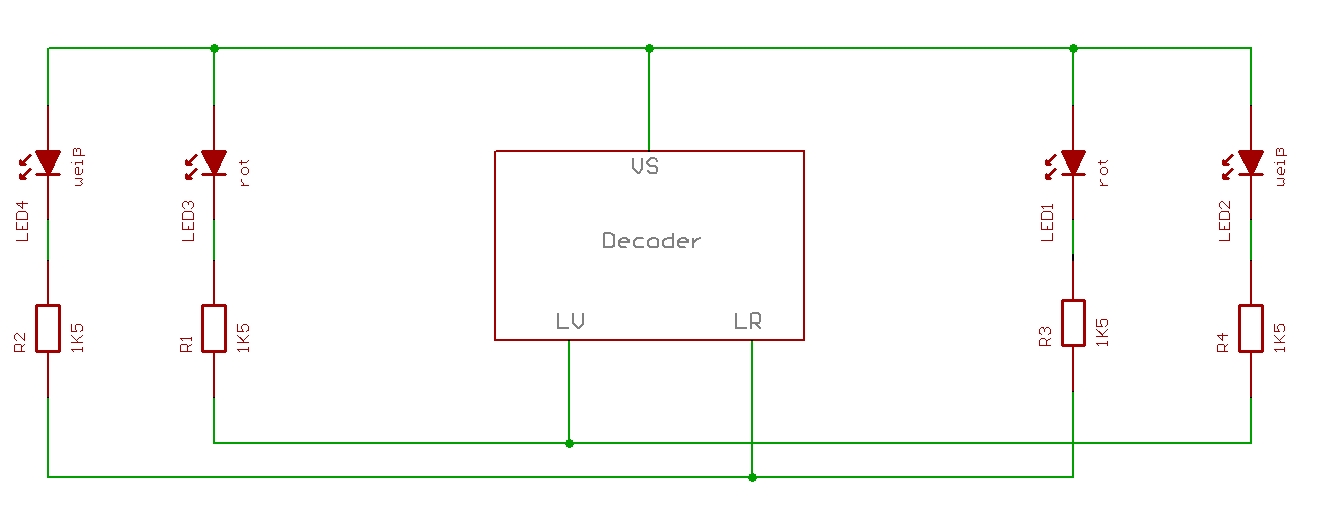

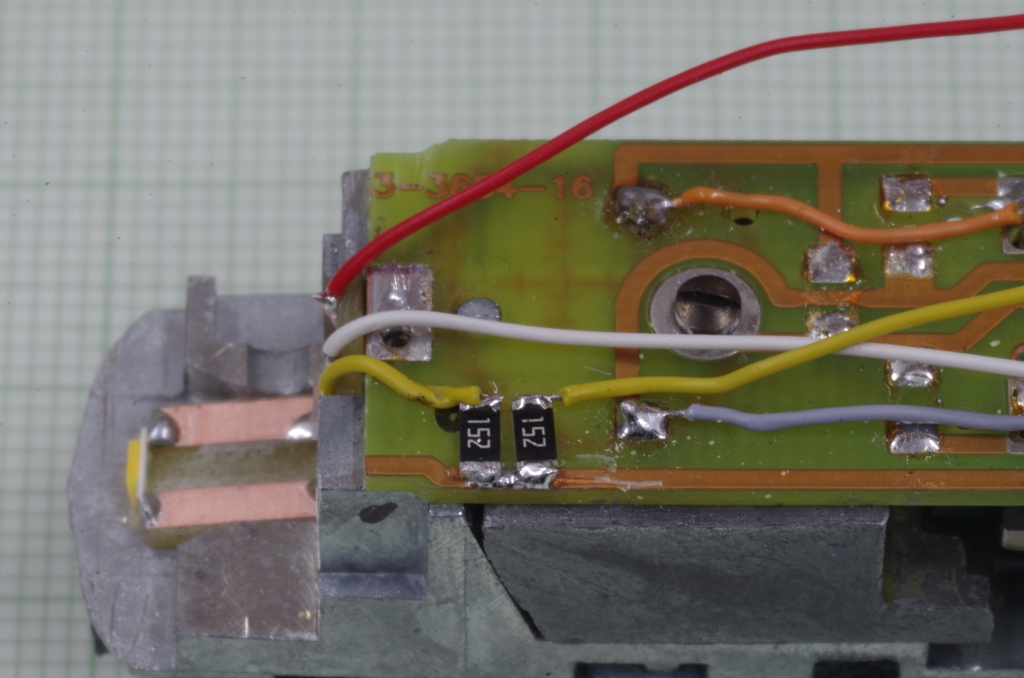

Hier die Verdrahtung der LED's, ich habe einen PD10MU Decoder benutzt.

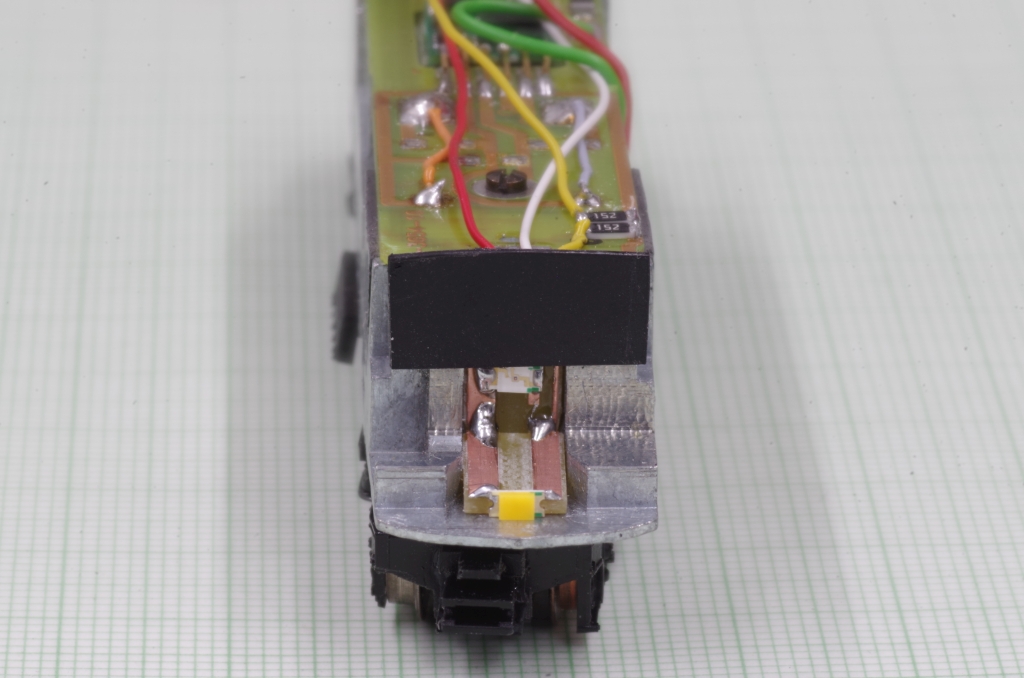

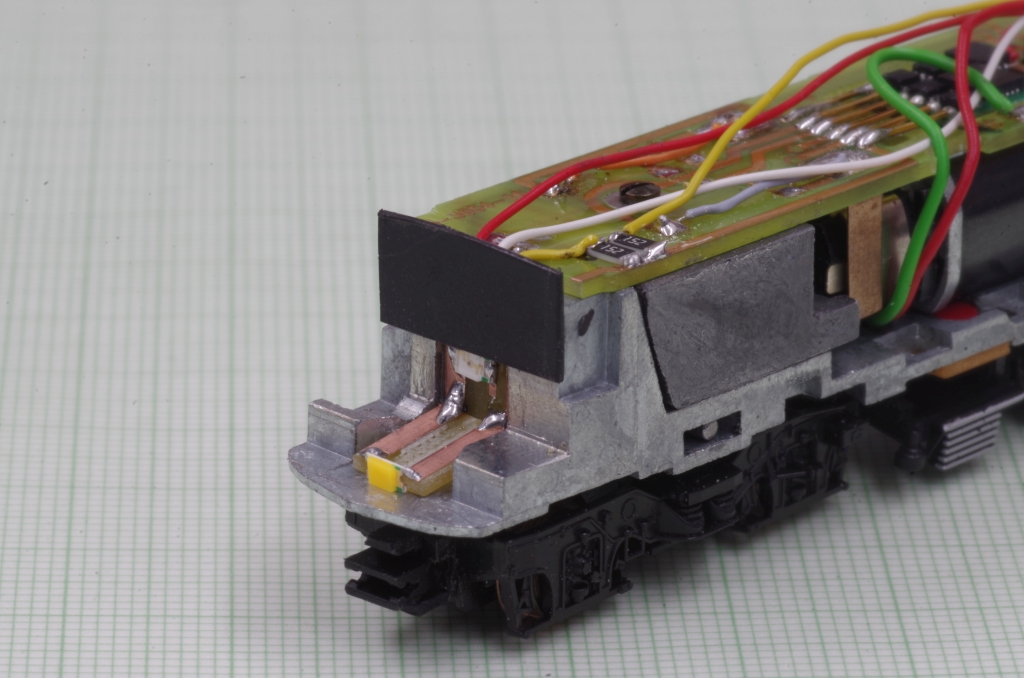

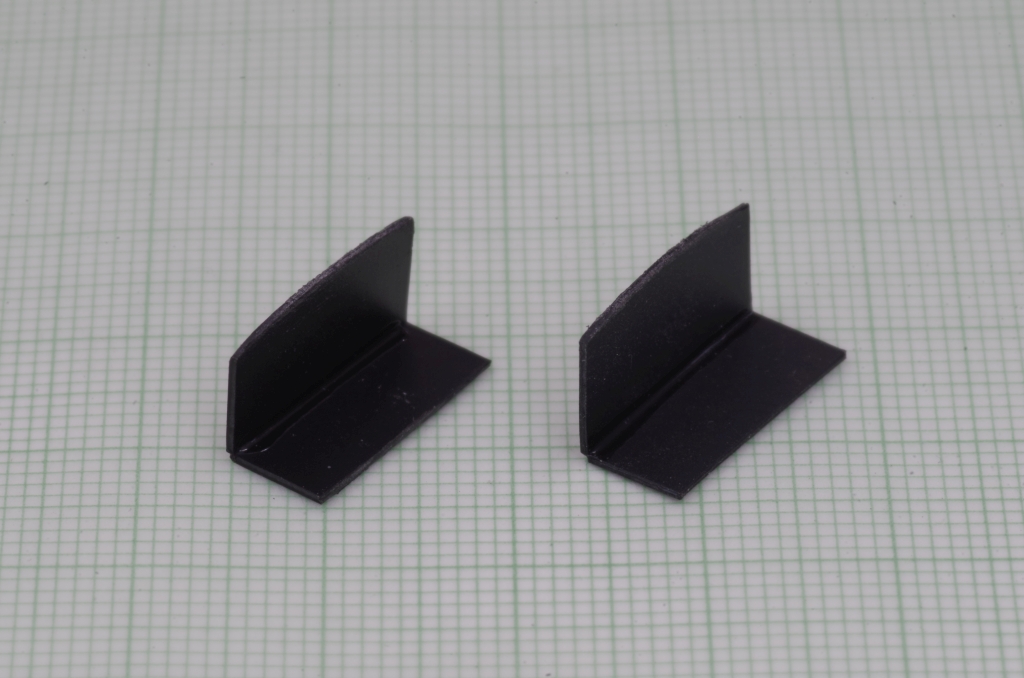

Das Hauptproblem des Umbaus liegt darin zu verhindern, daß die rote LED auch im Führerhaus zu sehen ist. Als erstes hatte ich zwei Abschirmungen aus 0,5mm Polystyrolplatten gemacht.
Diese schirmen schonmal den Führerstand ab.

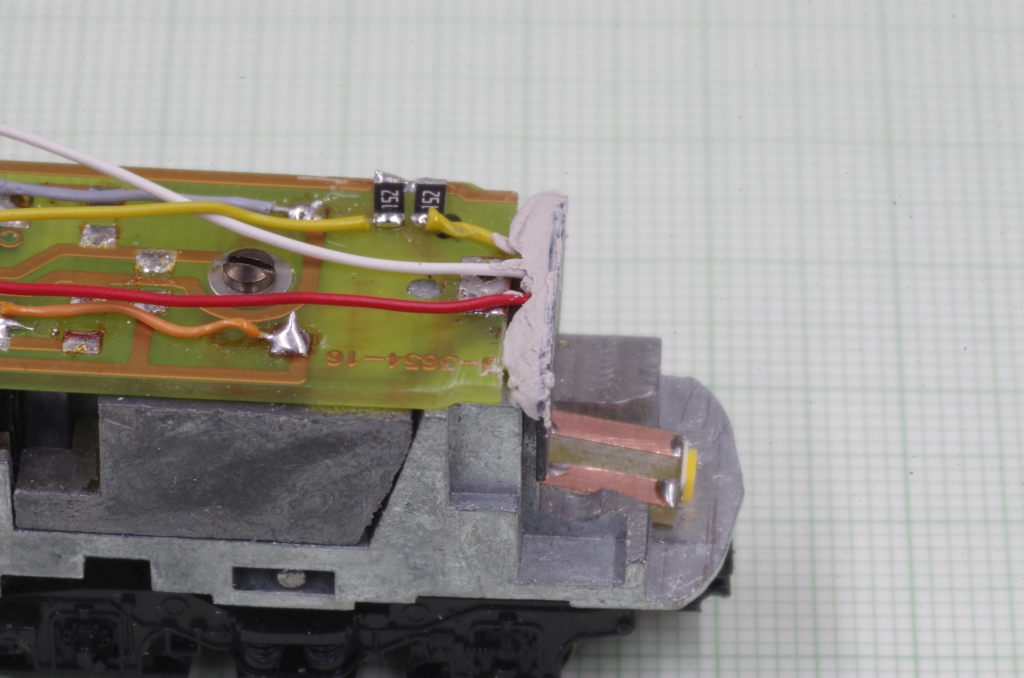

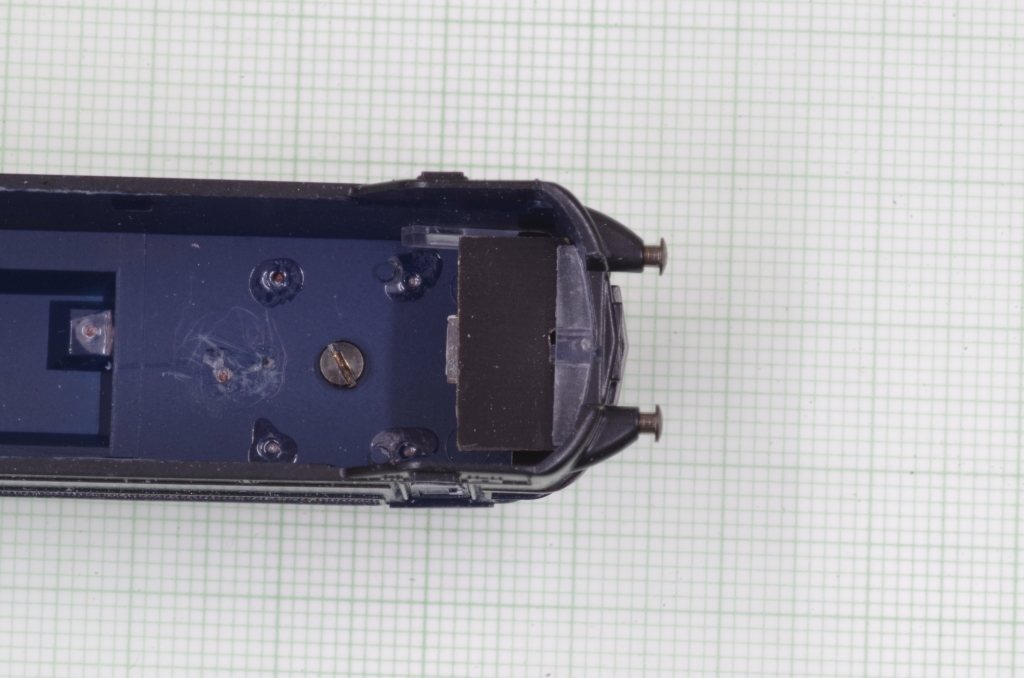

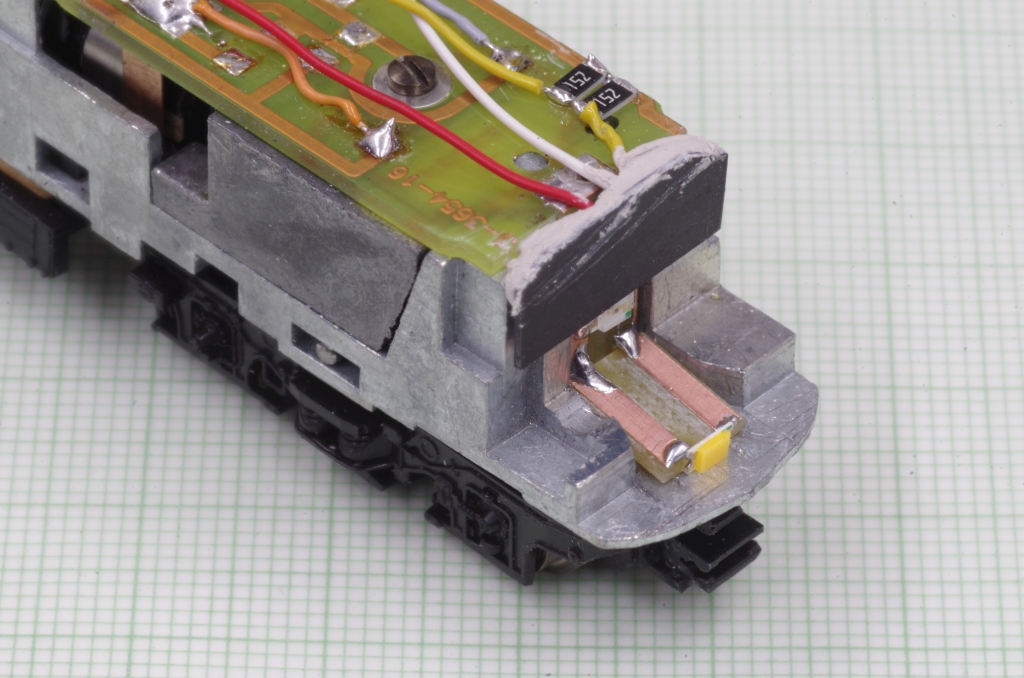

Aber es kam an den Fenstern der Türen noch rotes Licht durch. Ich habe dann ein Stück Kunststoffplatte oberhalb der roten LED angeklebt und oben noch mit Spachtelmasse abgedichtet.
Das hat aber immer noch nicht ausgereicht, zwischen den Abschirmungen des Führerstandes und der Kunststoffplatte besteht ein kleiner Zwischenraum. Um diesen zu verschließen, bin ich auf

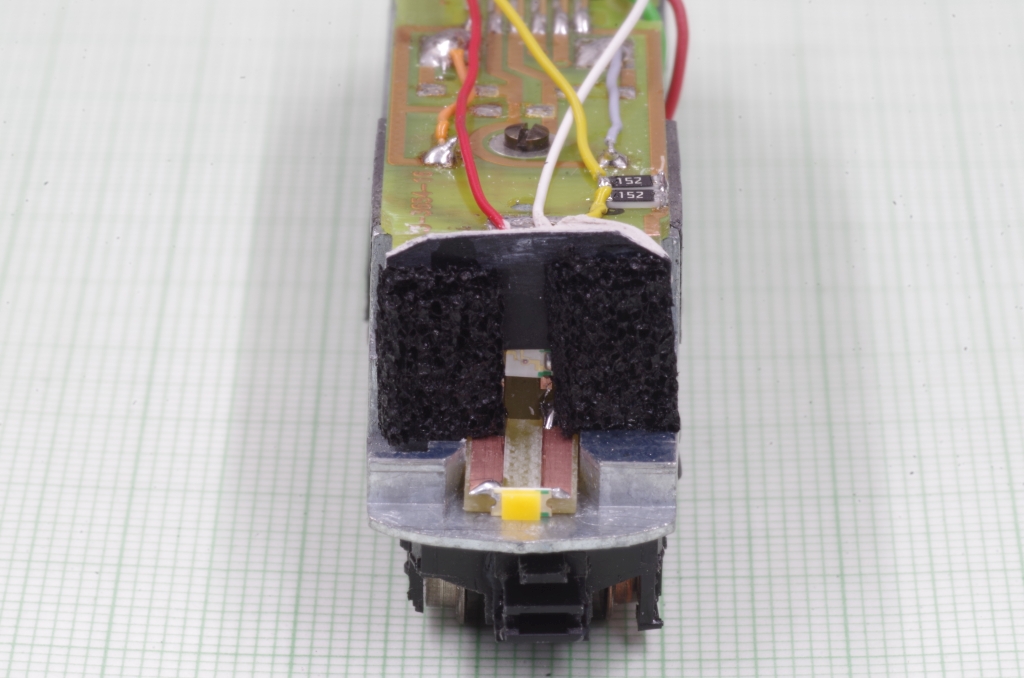

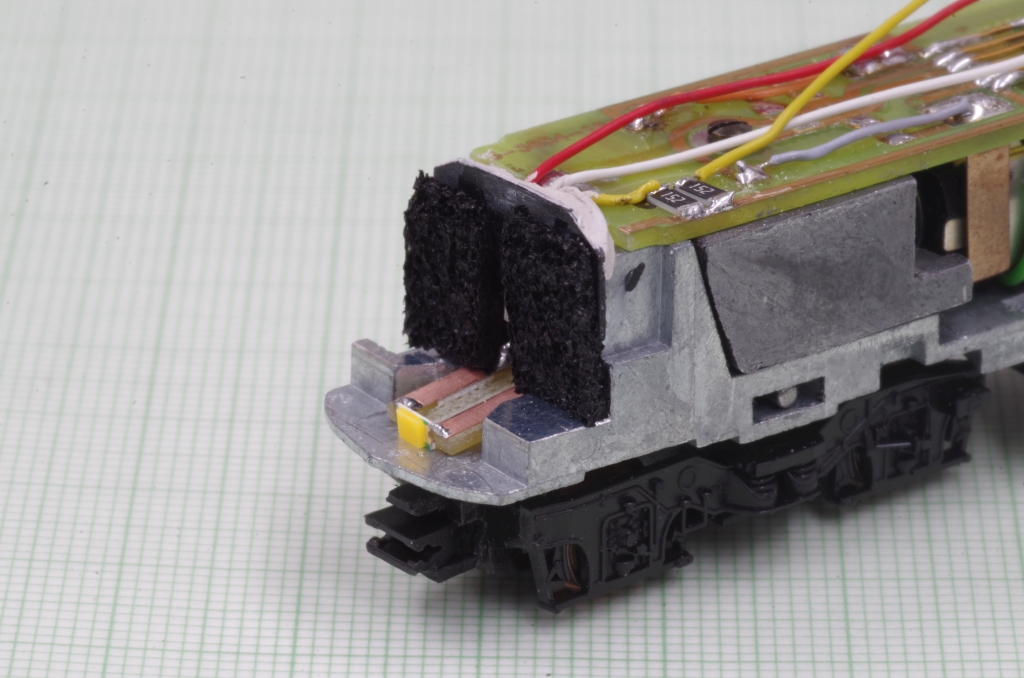

die Idee gekommen, schwarzen (leitfähigen) Schaumstoff zu verwenden, der normalerweise für IC's verwendet wird. Davon habe ich zwei Streifen neben die rote LED geklebt.
Im Nachhinein gesehen hätte es ausgereicht, ein U-förmiges Stück Schaumstoff statt der Kunststoffplatte und der Spachtelmasse zu verwenden.
Jedenfalls kommt jetzt kein rotes Licht mehr aus den Fenstern.

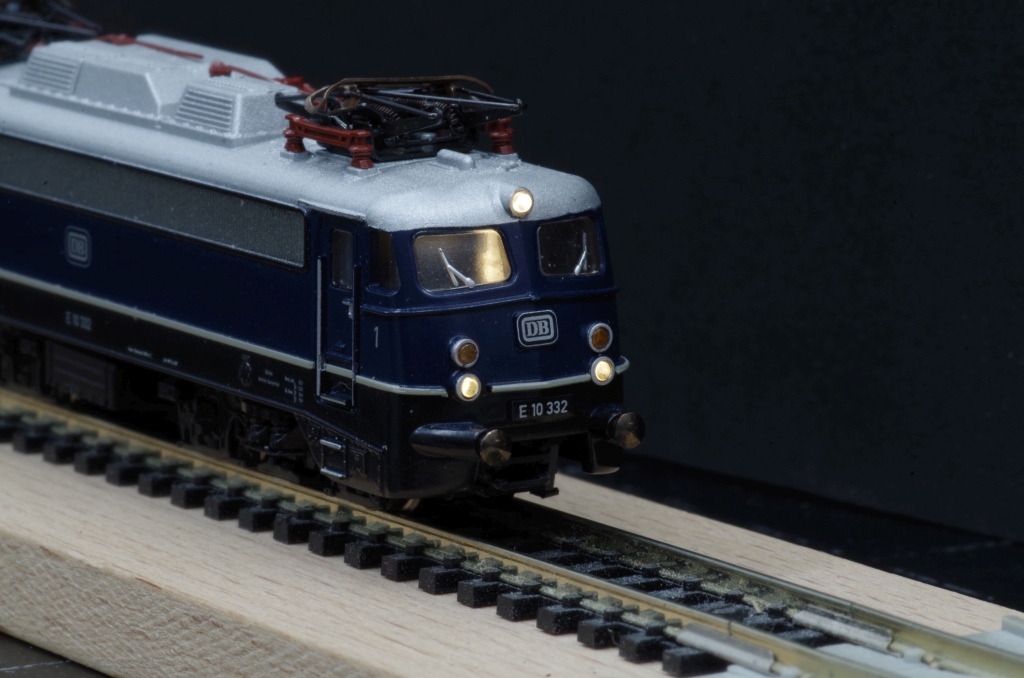

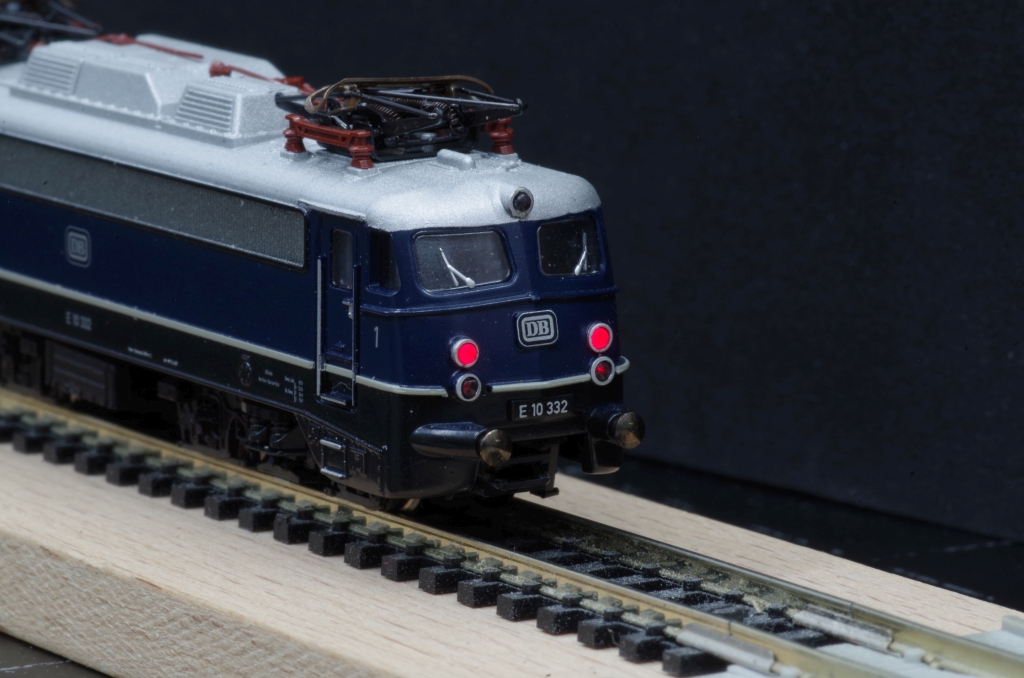

Hier das Endergebnis :
Inzwischen habe ich die Elektrik nochmal modifiziert. Die roten Schlussleuchten sind jetzt an AUX1 (für vorne) und AUX2 (für hinten) angeschlossen. Der Decoder ist ein PD10MU, den
ich mit der Firmware des PD06A geflasht habe. Die Lok wird mit dem SX1 Protokoll gefahren, die Taste L schaltet das Spitzenlicht vorne, die Taste F1 (Horn) das rote Schlusslicht.

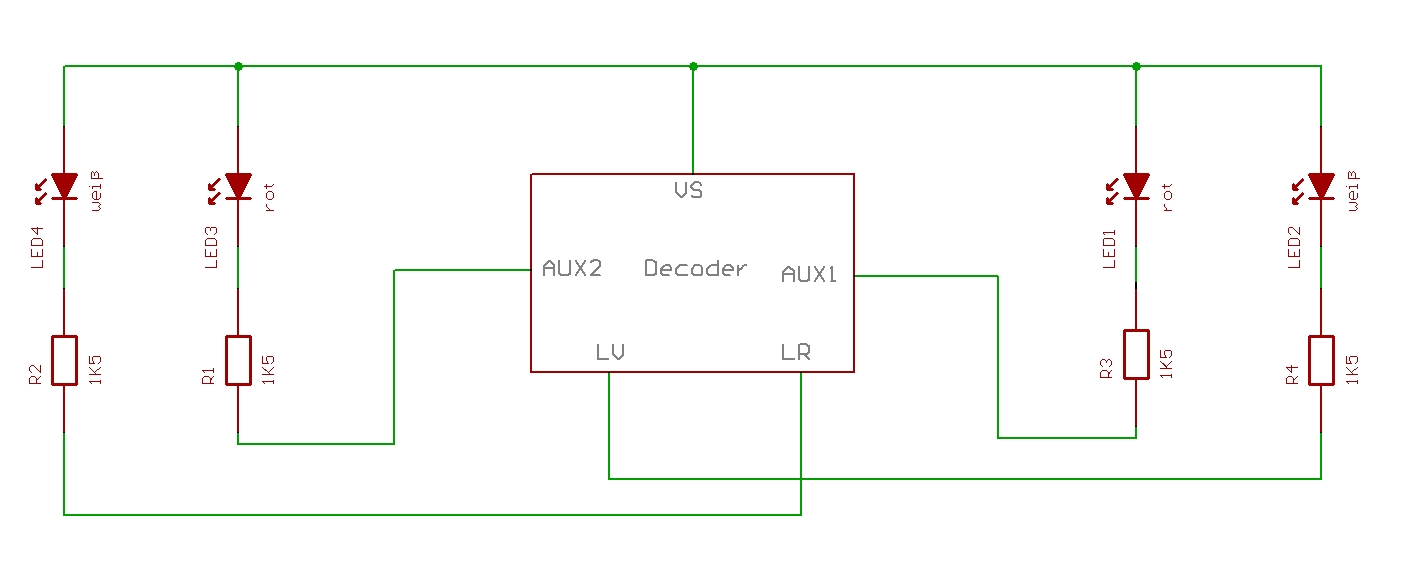

Hier die neue Verdrahtung :

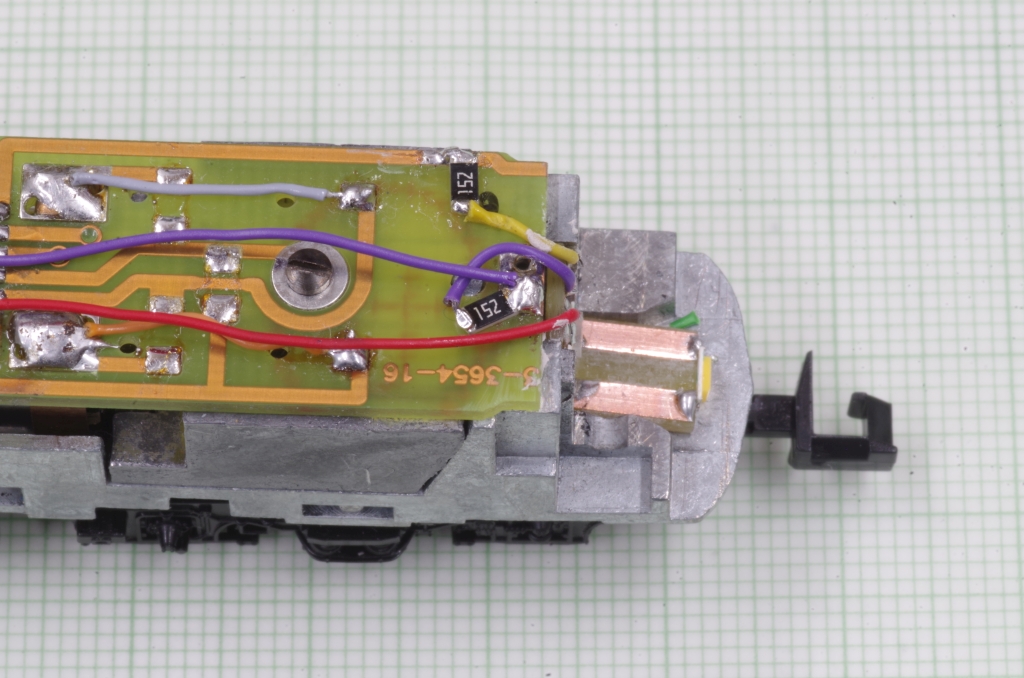

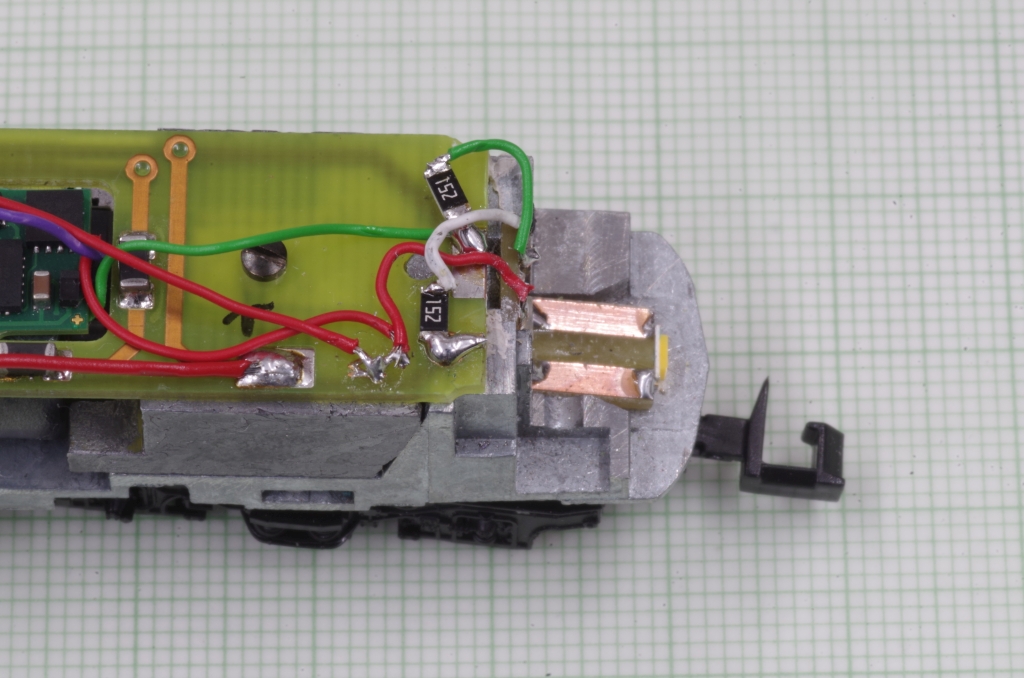

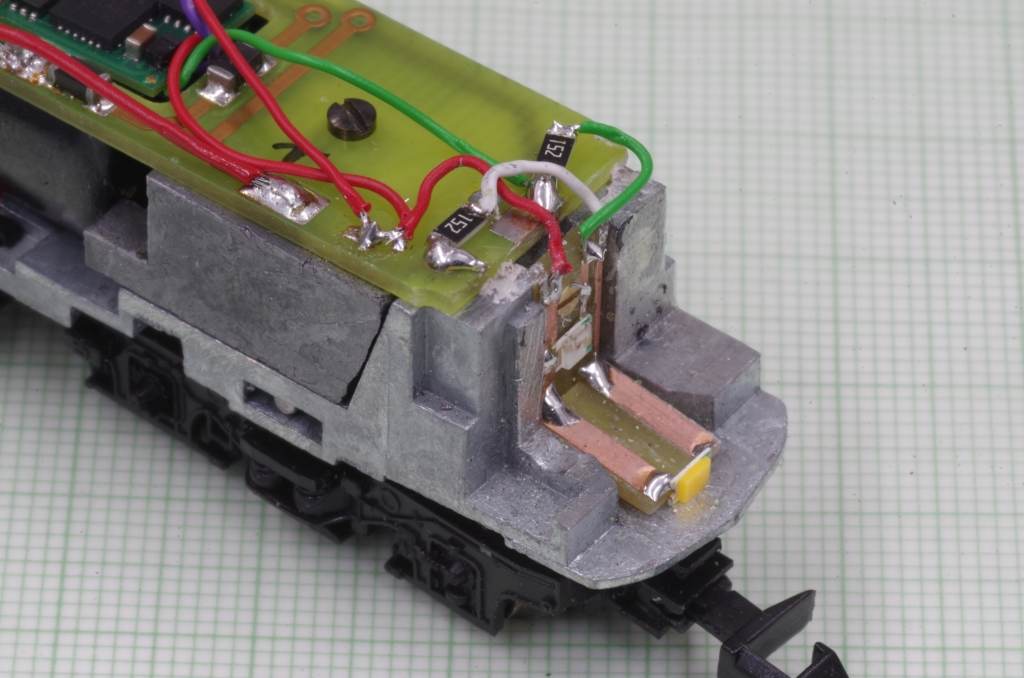

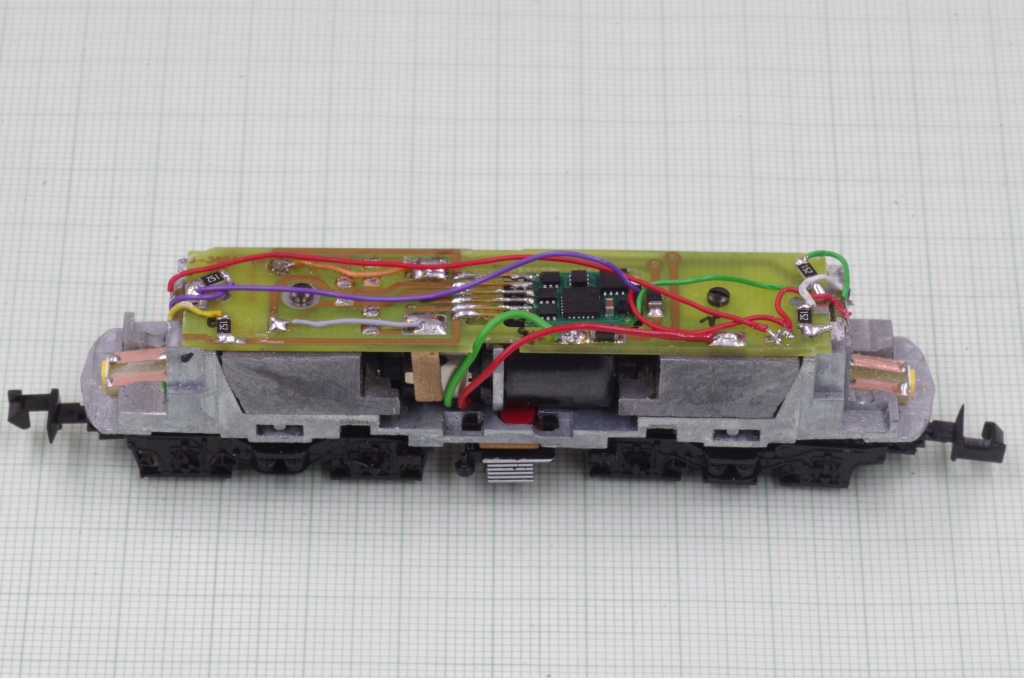

Die neu verkabelte Platine, die grüne Leitung ist AUX1 (rotes Schlusslicht vorne), die violette ist AUX2 (rotes Schlusslicht hinten) :

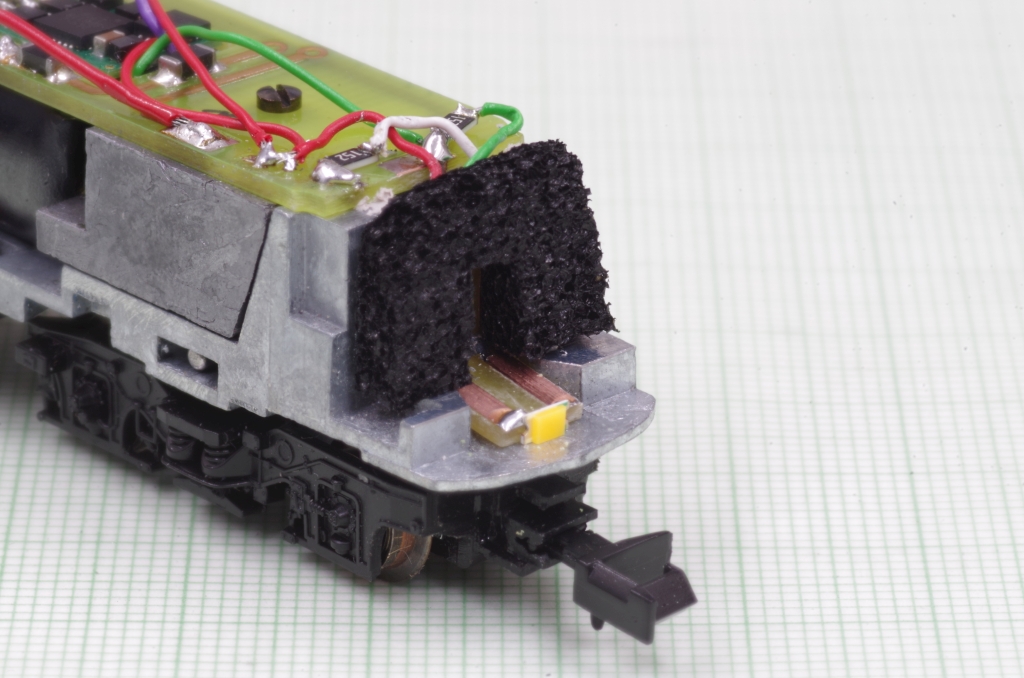

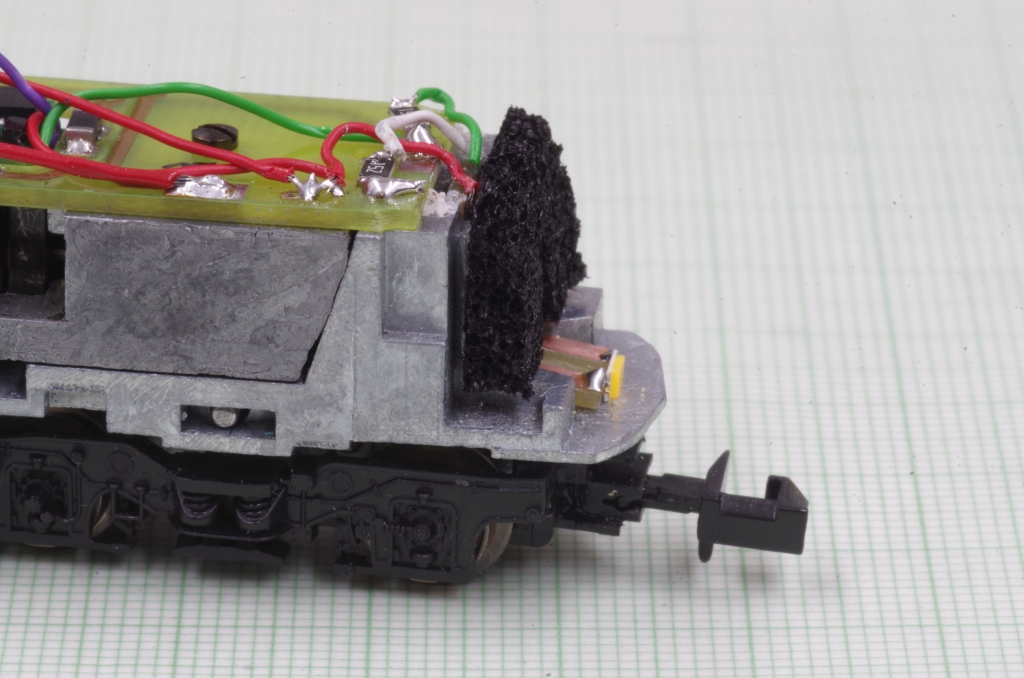

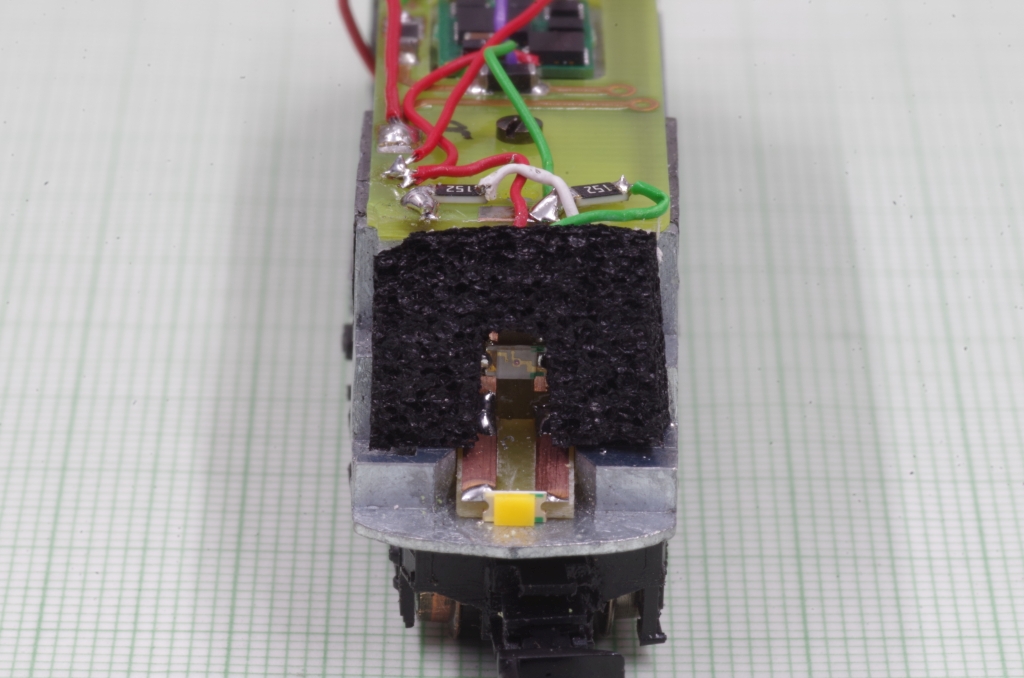

Wie oben beschrieben habe ich jetzt zur Abschirmung des roten Schlusslichtes nur ein U-förmiges Stück Schaumstoff verwendet.

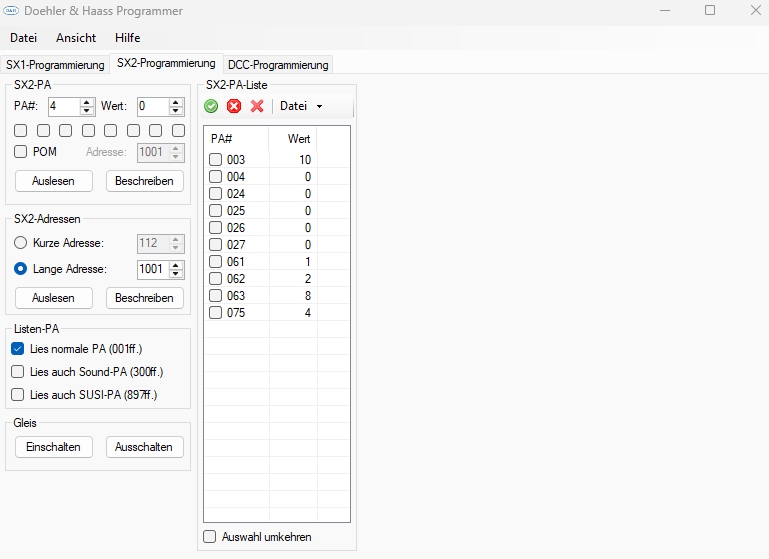

Hier die SX2 Parameter für den Decoder :
