Fahrleitungsbauwagen für Minitrix Turmtriebwagen

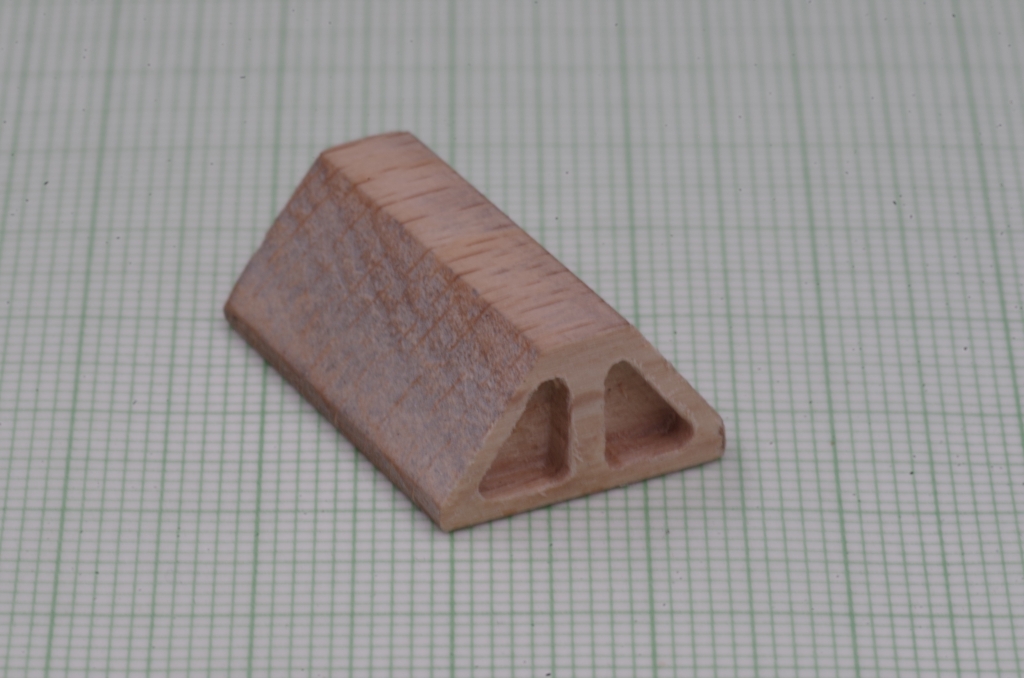

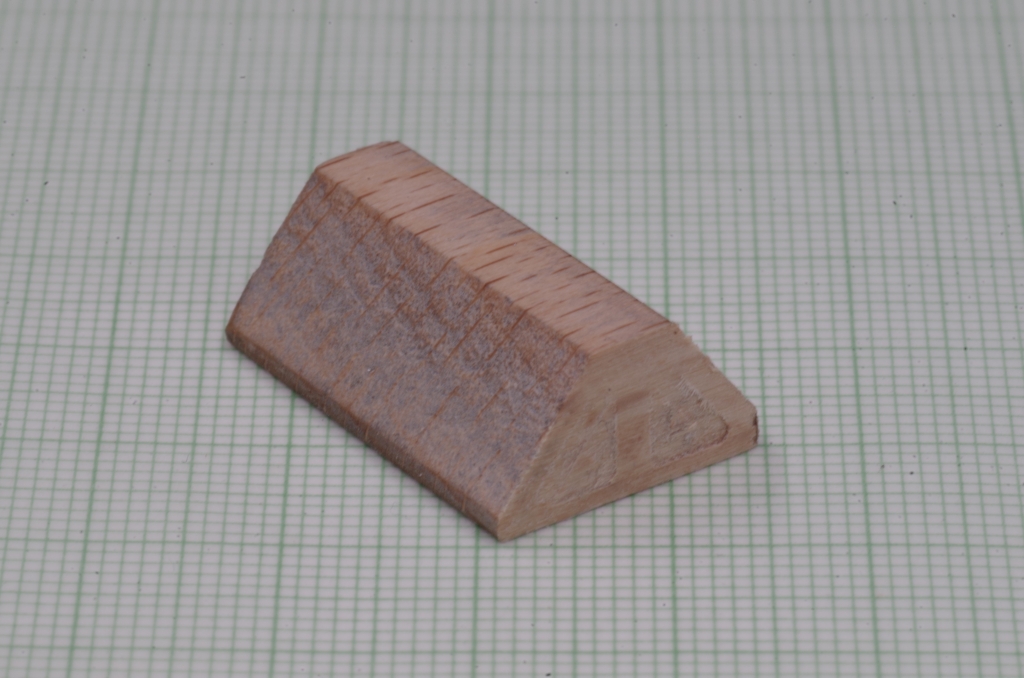

Vor längerer Zeit hatte ich den Turmtriebwagen von Minitrix gekauft (12465). Minitrix hat ihn dann nochmal mit einem Fahrleitungsbauwagen (und Sound) herausgebracht (16992). Angeregt von einem Beitrag auf 1zu160.net (https://www.1zu160.net/scripte/forum/forum_show.php?id=1402222&sb1=turmtriebwagen#x1403484) habe ich versucht, einen Fahrleitungsbauwagen selbst zu bauen. Ausgangspunkt ist ein Niederbordwagen von Fleischmann (8257K). Zuerst ein Stück Buchenholz in die passende Form für die Kabelrollenträger gebracht.
etwas ausgefräst..

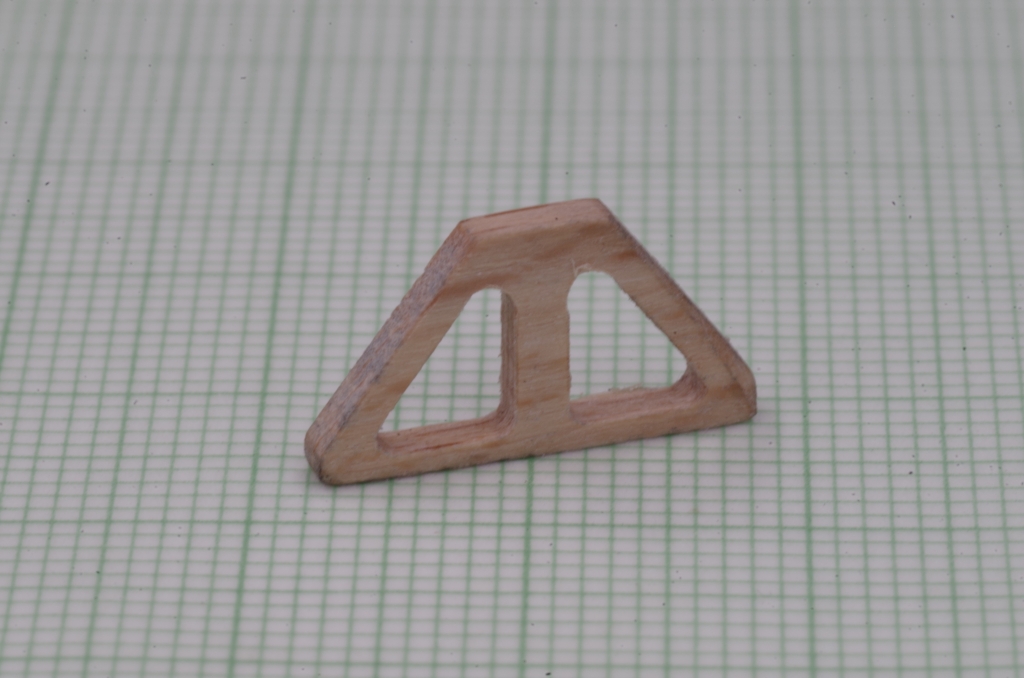

und eine Scheibe abgeschnitten.

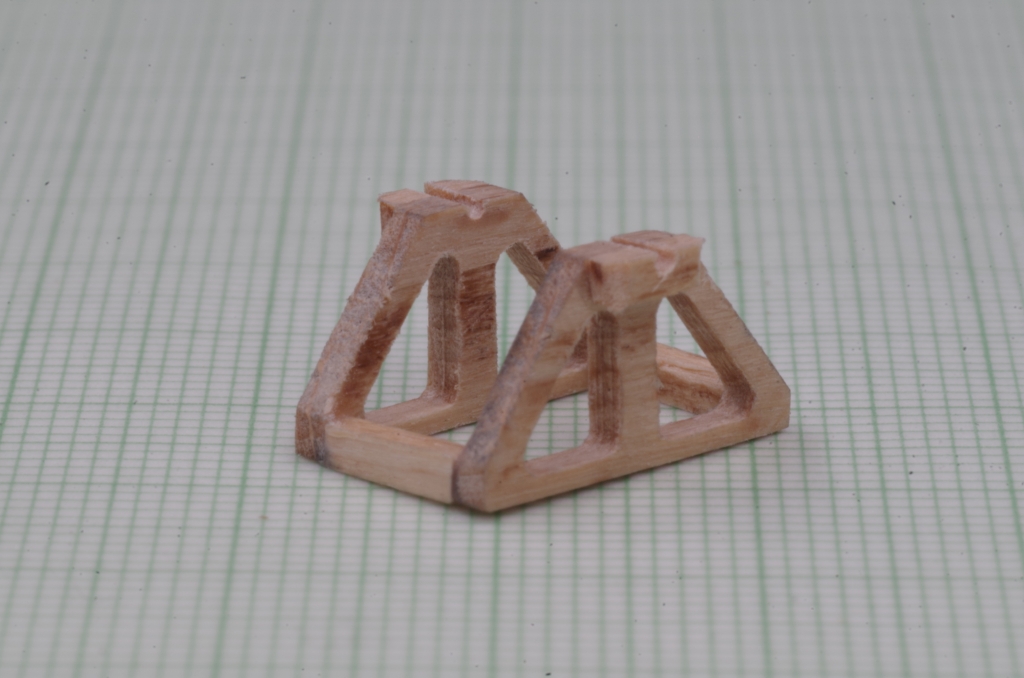

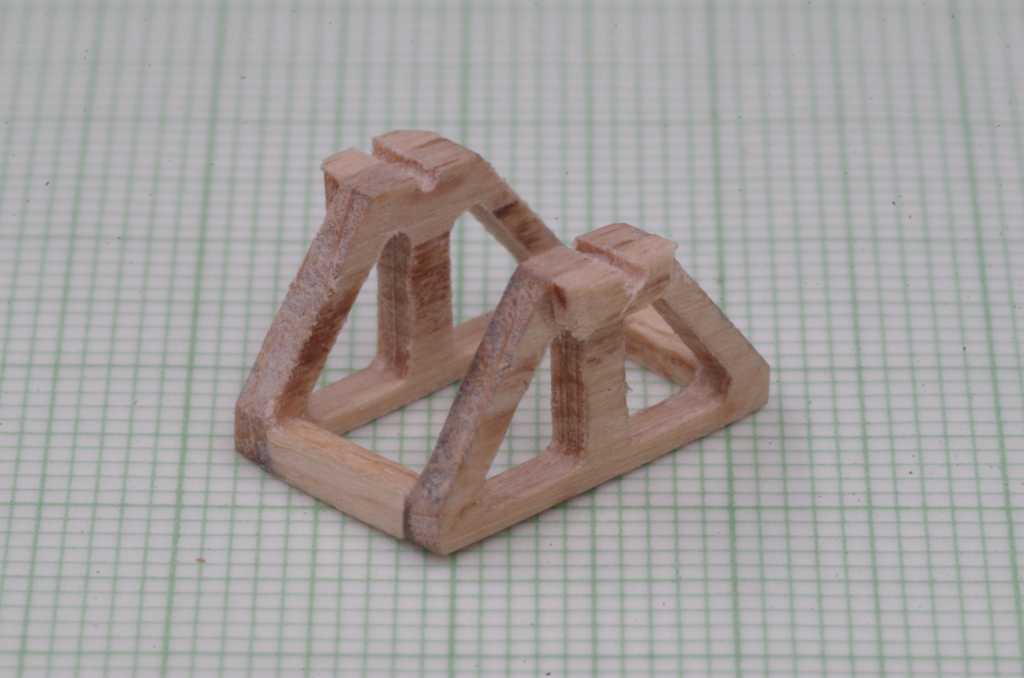

Das ganze dann vier mal und mit Querstücken zusammengeklebt. Wo die Trommelachse aufliegt, habe ich noch eine Verstärkung angeklebt.

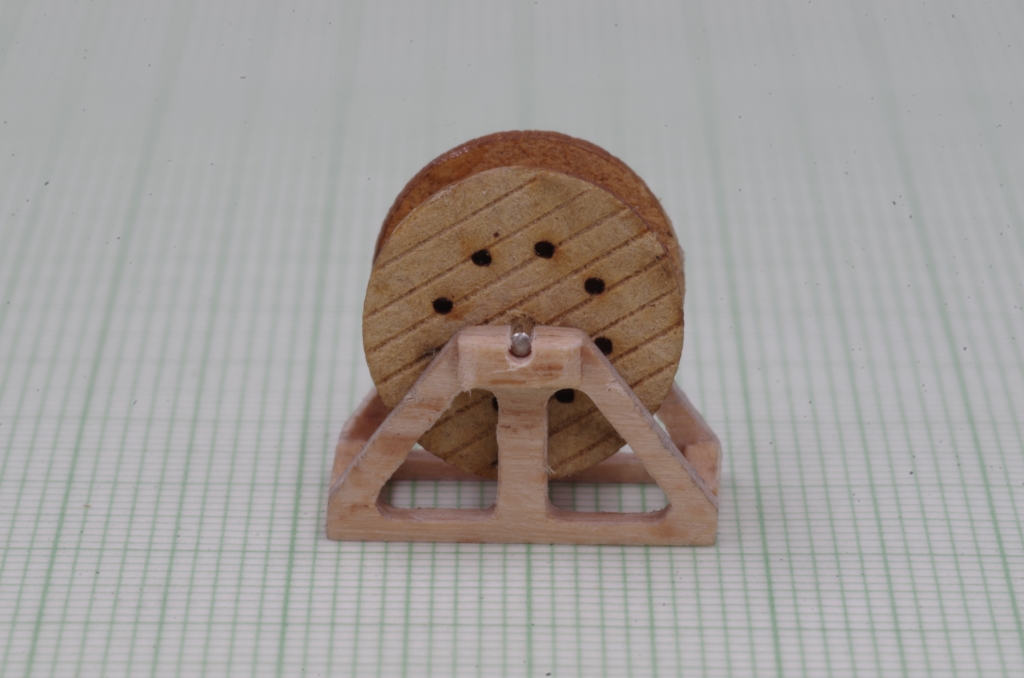

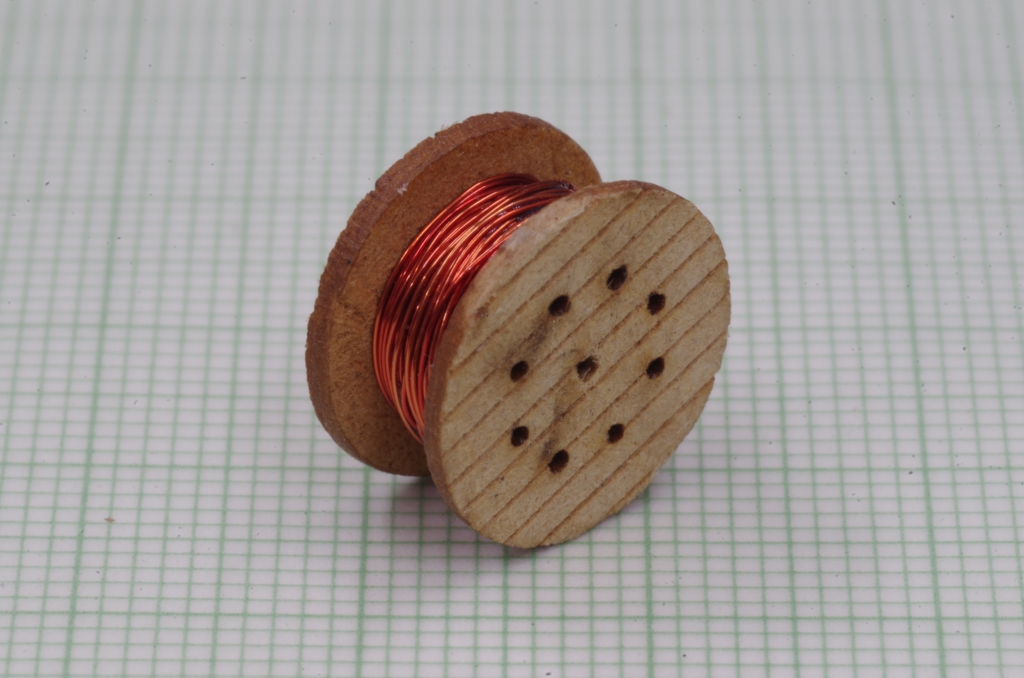

Die Kabeltrommeln sind von DM-Toys (13mm Durchmesser), ich habe sie dann mit Kupferlackdraht bestückt.

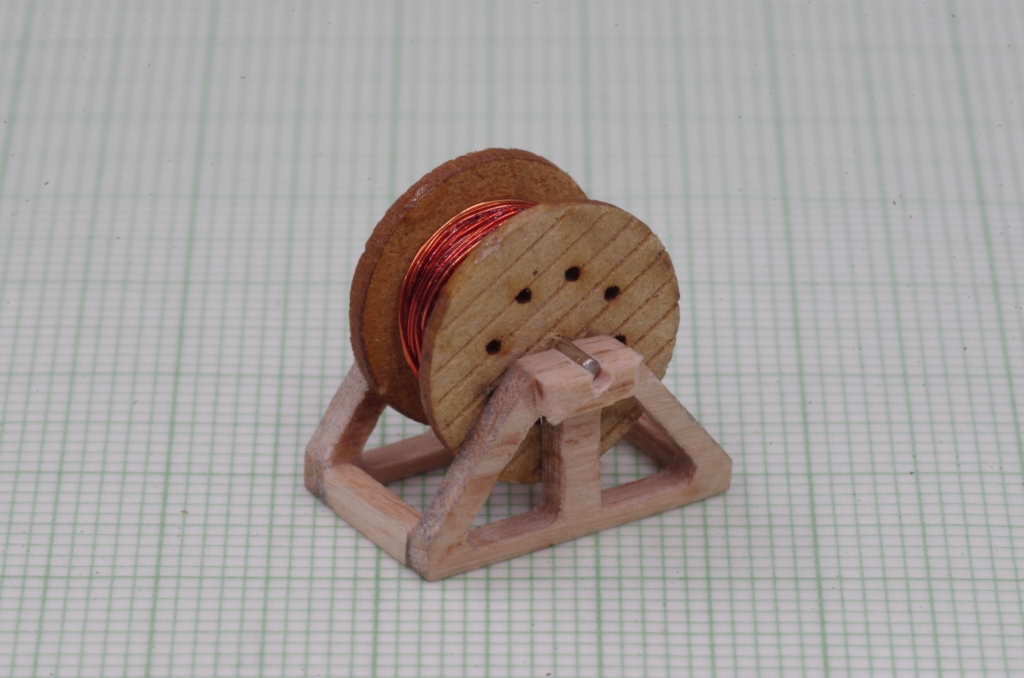

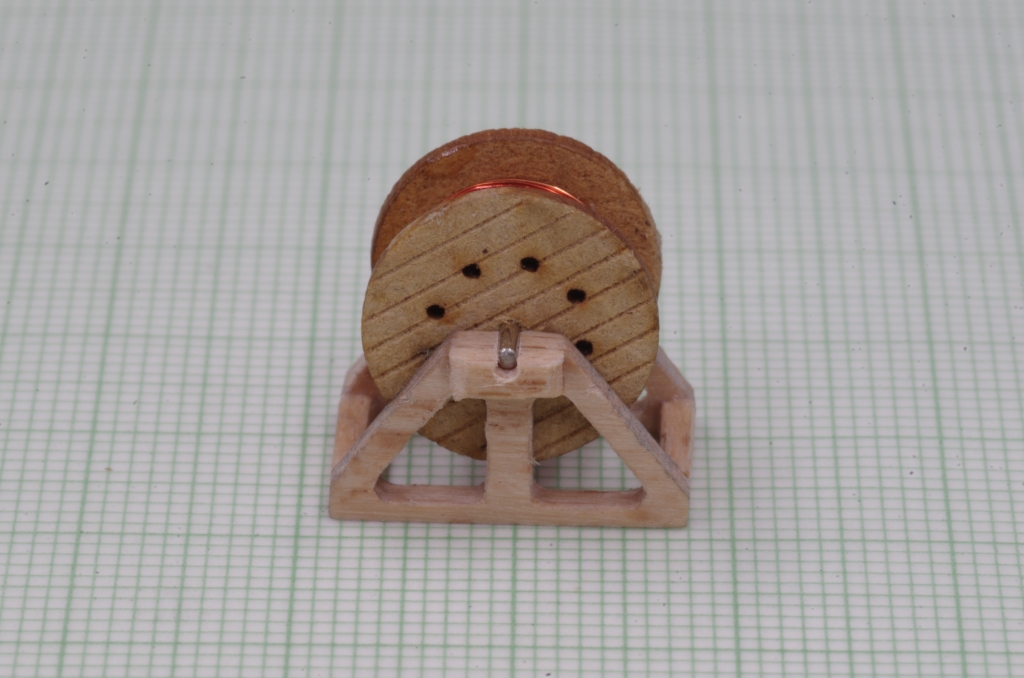

Als Trommelachse fungiert ein Stück Neusilberdraht (1mm).

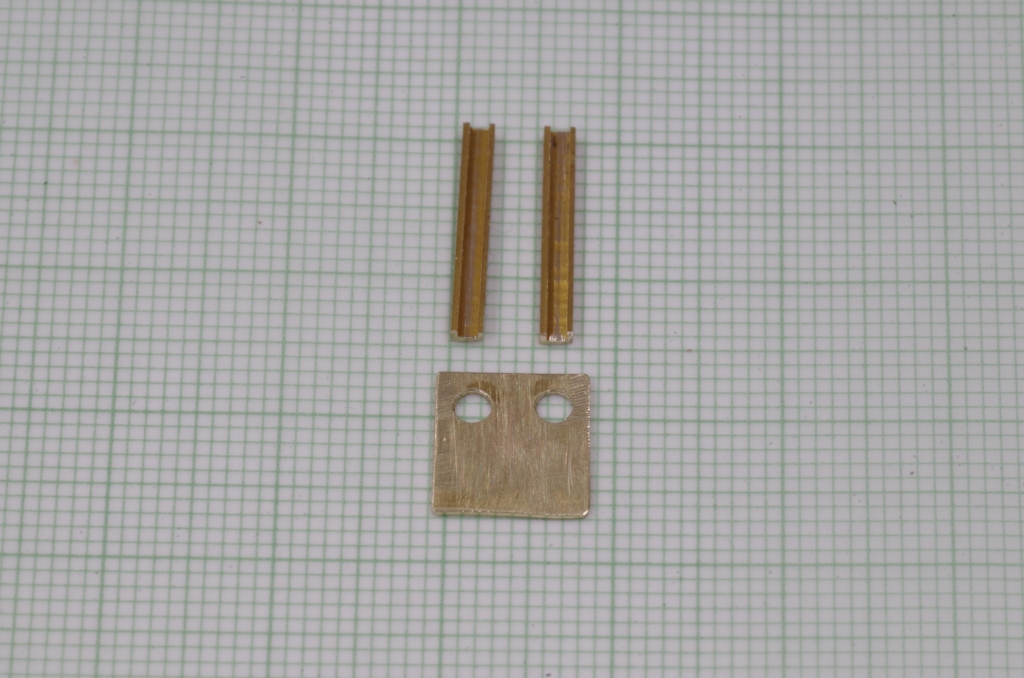

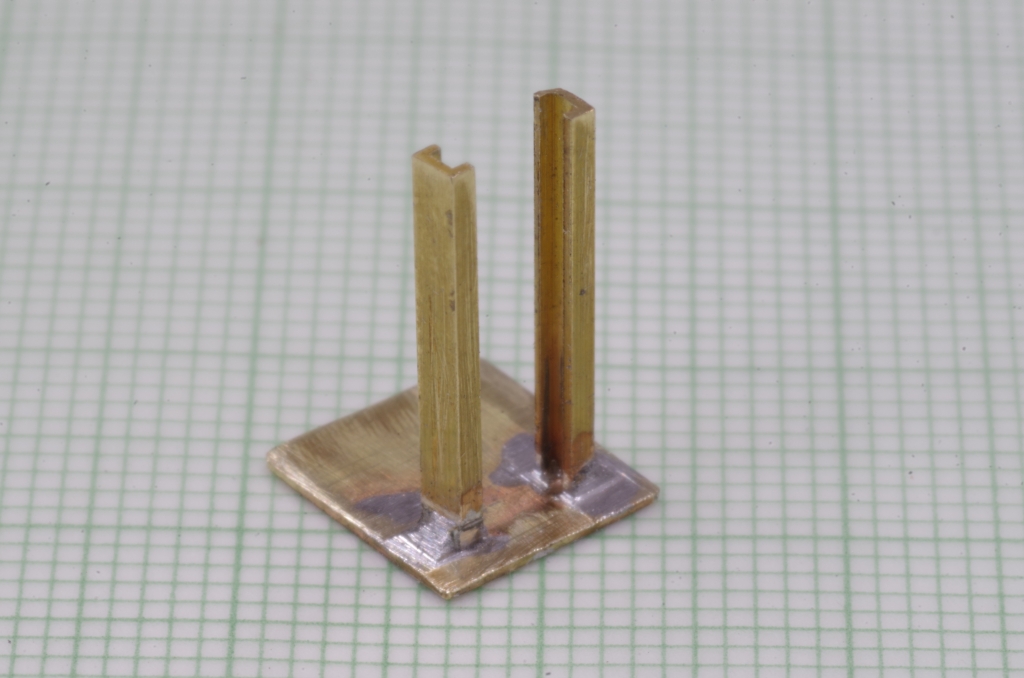

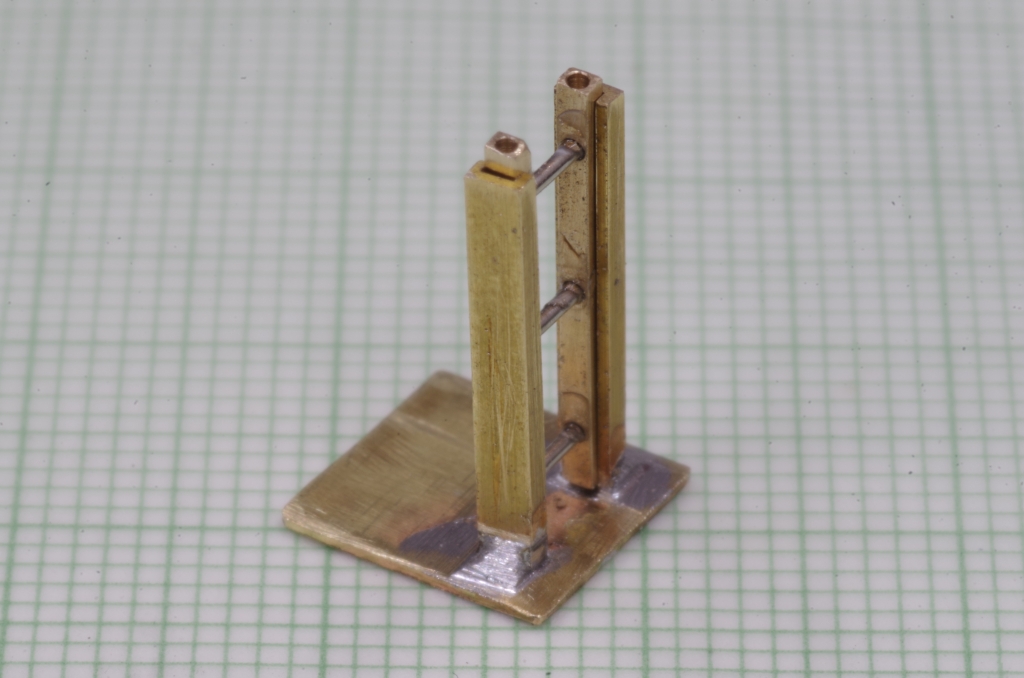

Aus Messing U-Profilen und einem Stück Messingblech wurde dann die Abrollvorrichtung zusammengelötet.

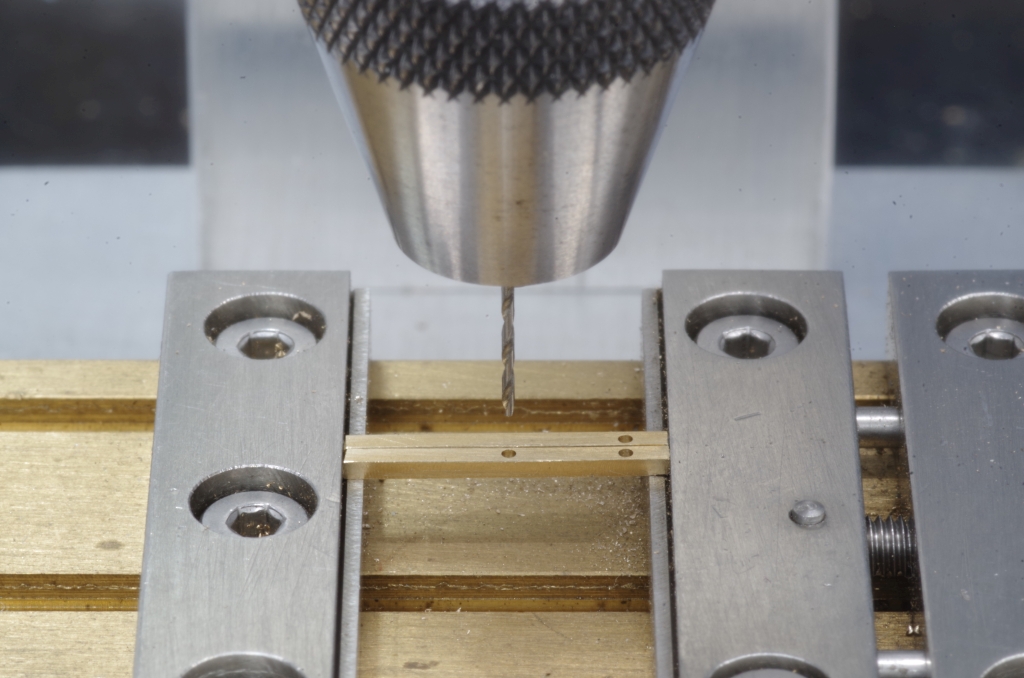

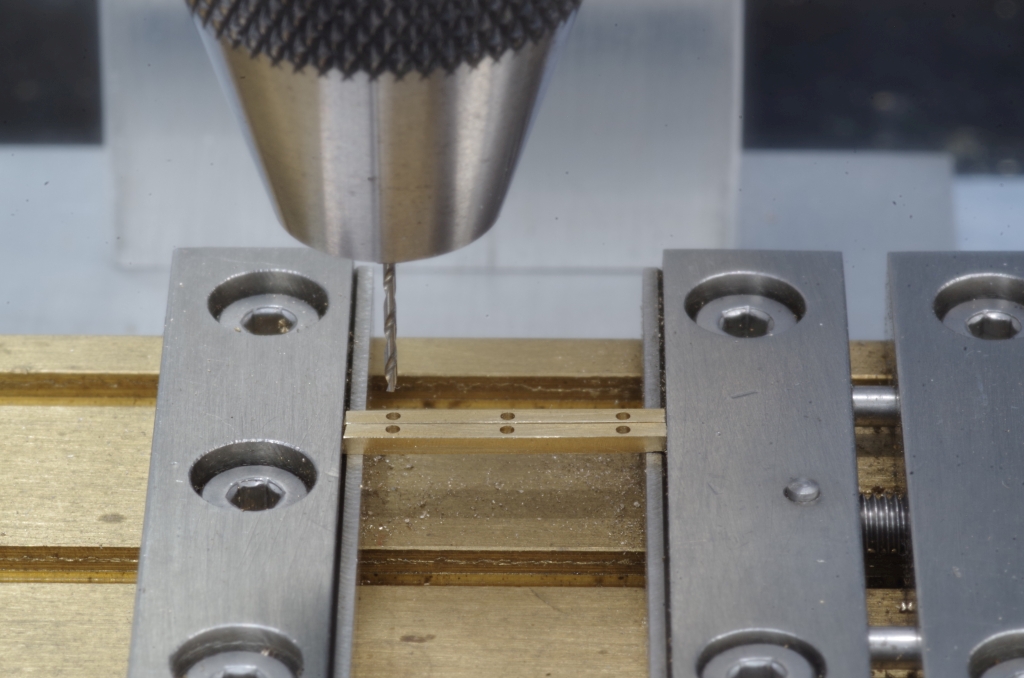

Aus zwei passenden Messing Flachprofilen wurde das Führungsteil gemacht, hier werden gerade die 0,56 mm Löcher für Neusilberdraht gebohrt.

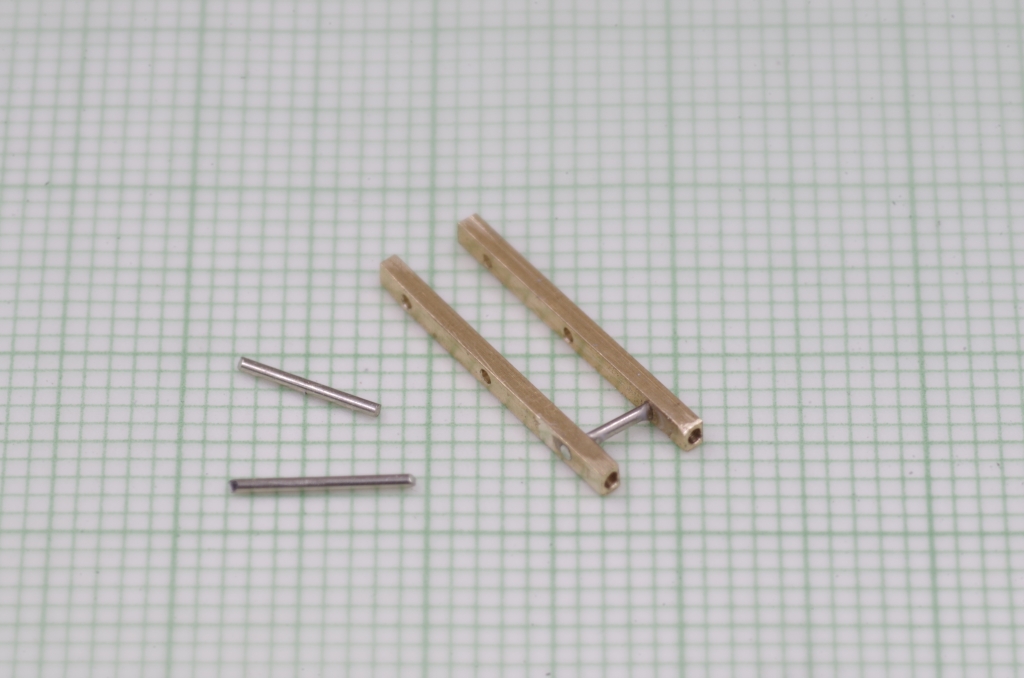

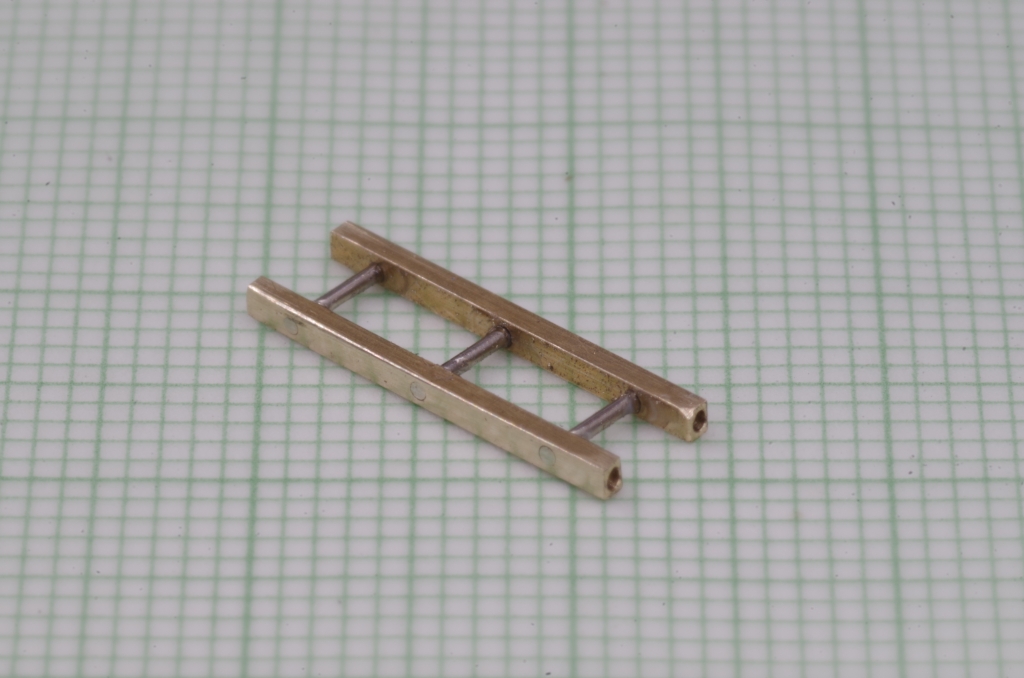

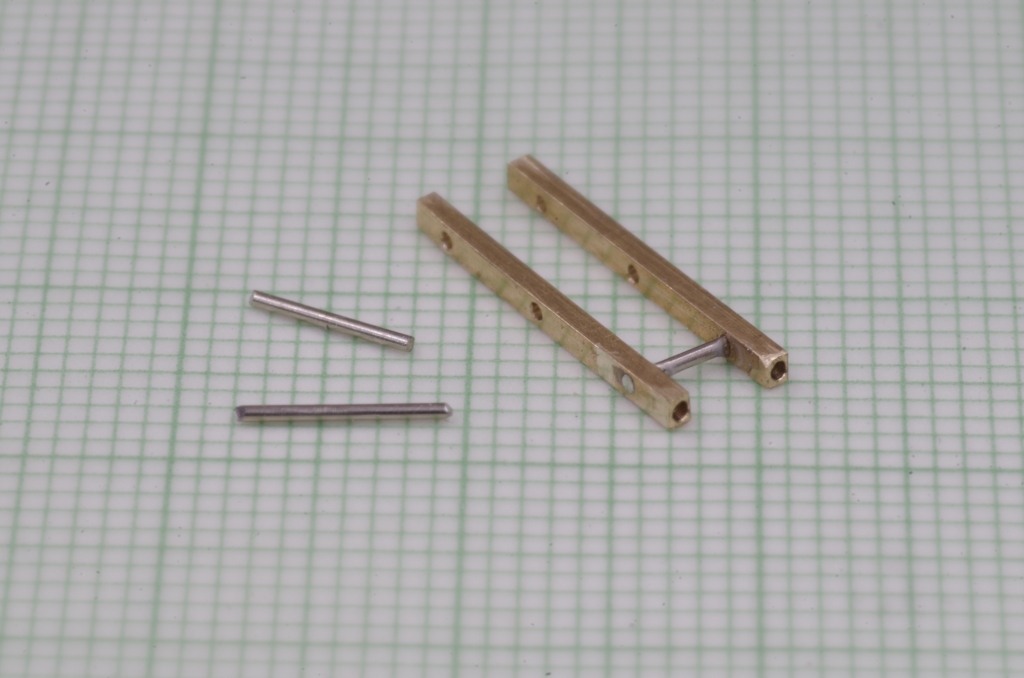

Die beiden Teile werden in passendem Abstand mit Neusilberdraht verbunden, dieser wird mit Sekundenkleber eingeklebt. An der Stirnseite befinden sich auch zwei Bohrungen.

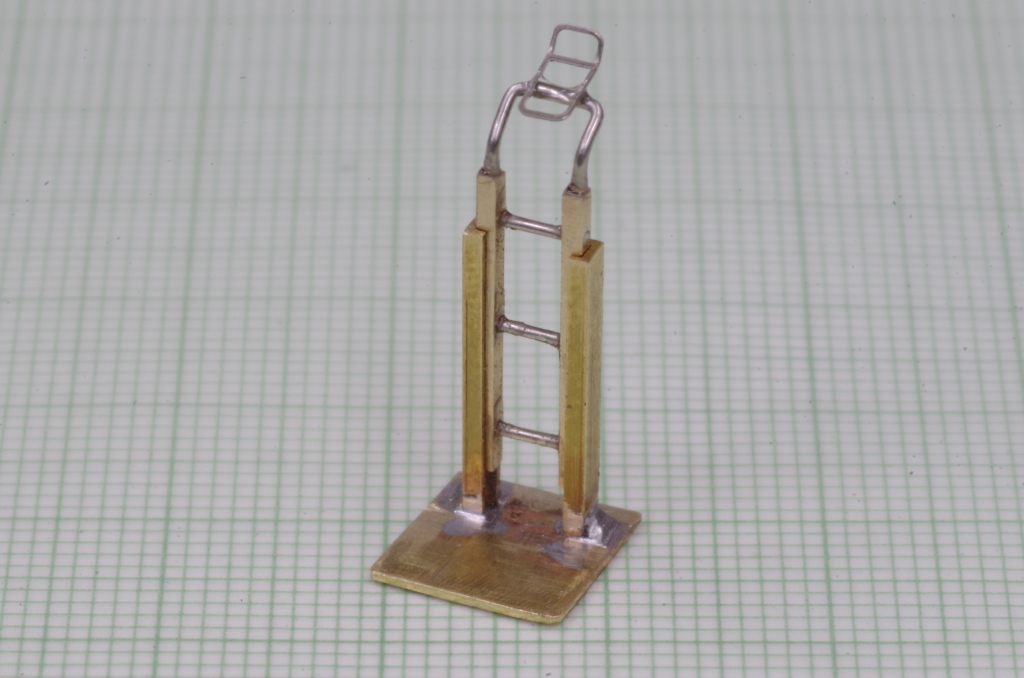

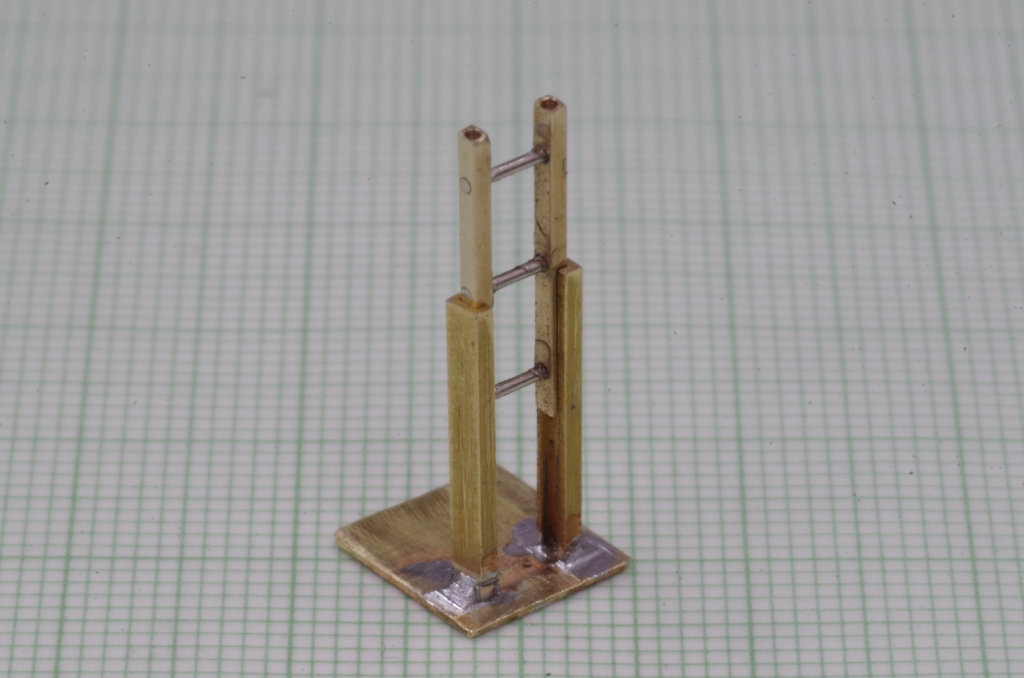

Das Teil passt in die U-Profile und läßt sich in der Höhe verstellen.

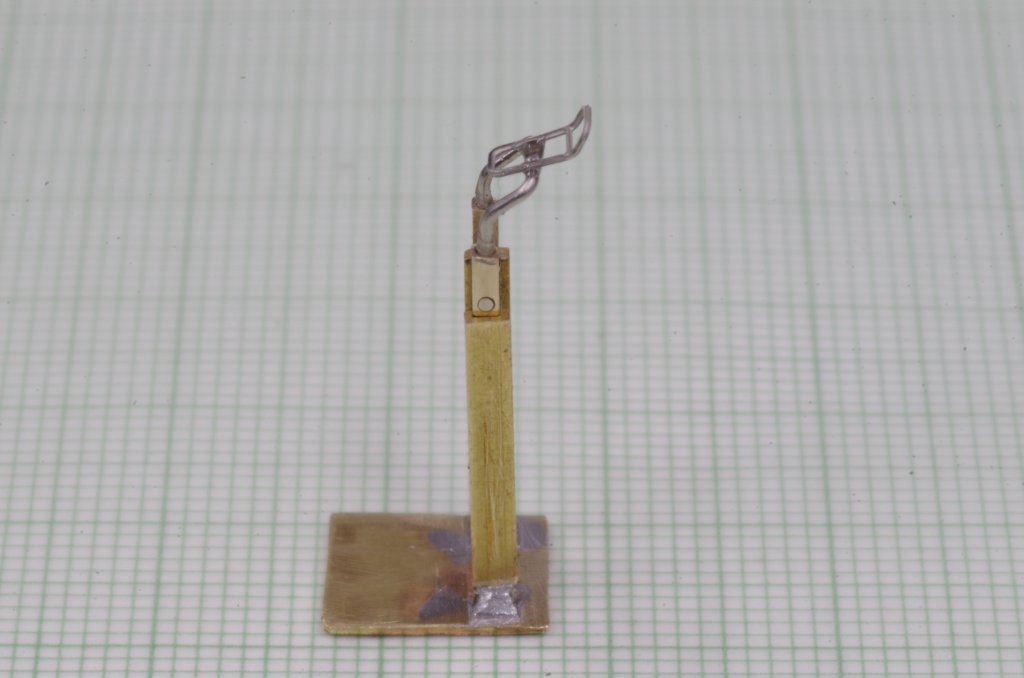

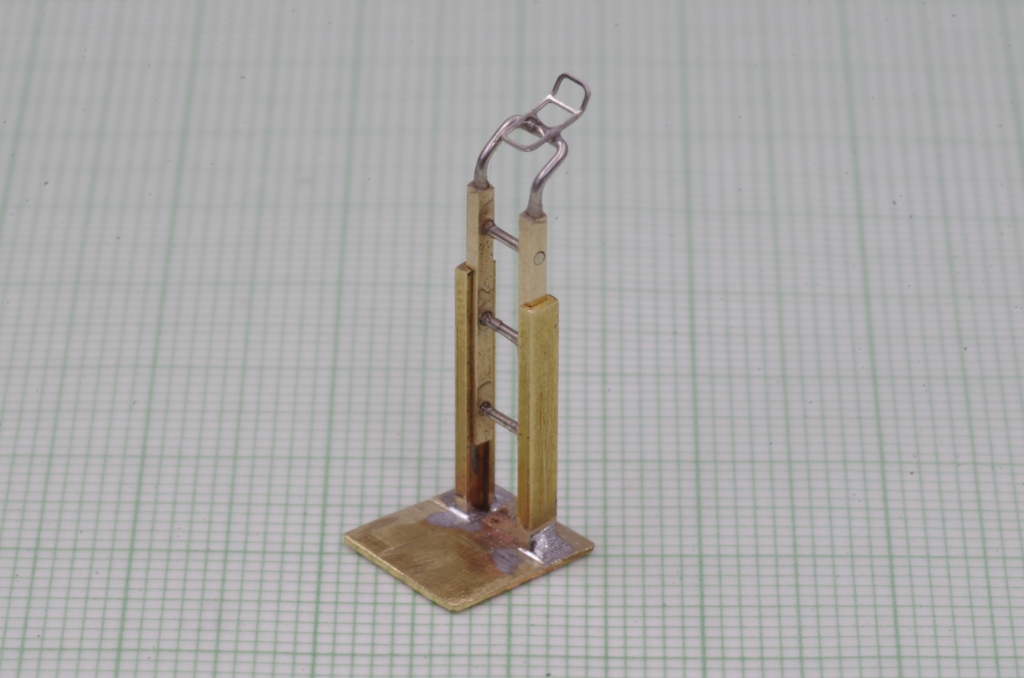

In die Löcher der Strinseite kommt ein U-förmiger Neusilberdraht an dem ein übrig gebliebenes Ätzteil geklebt wird.

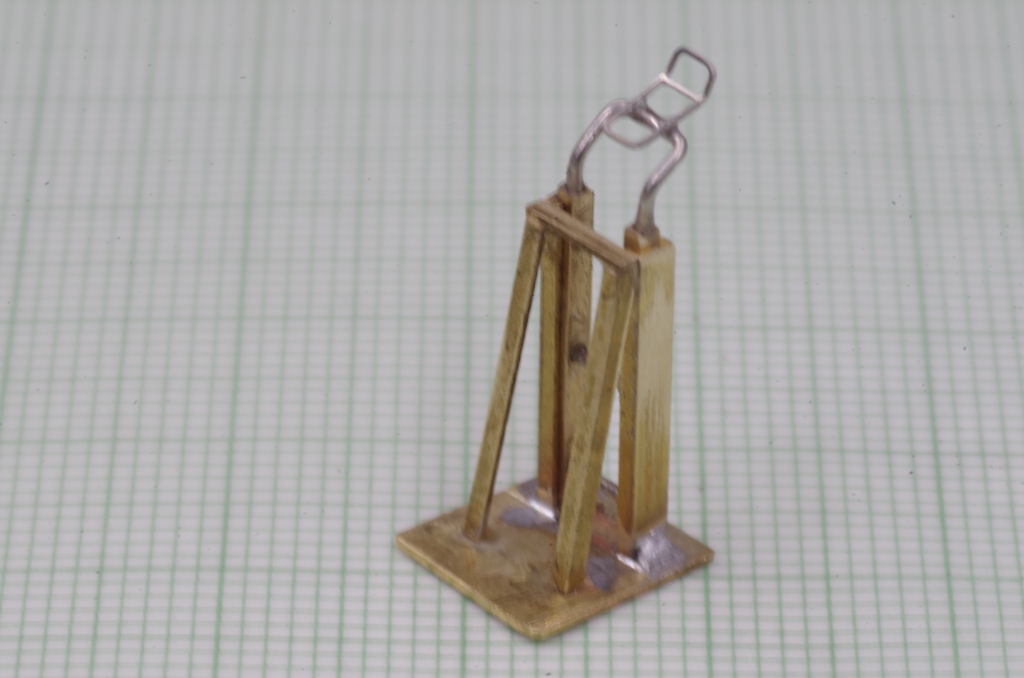

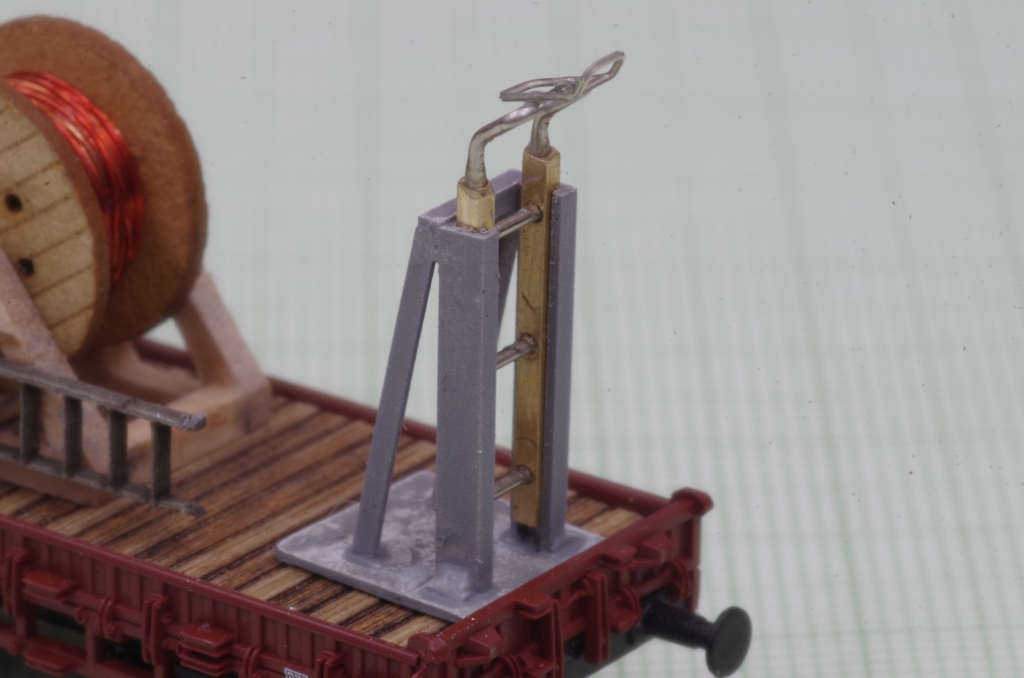

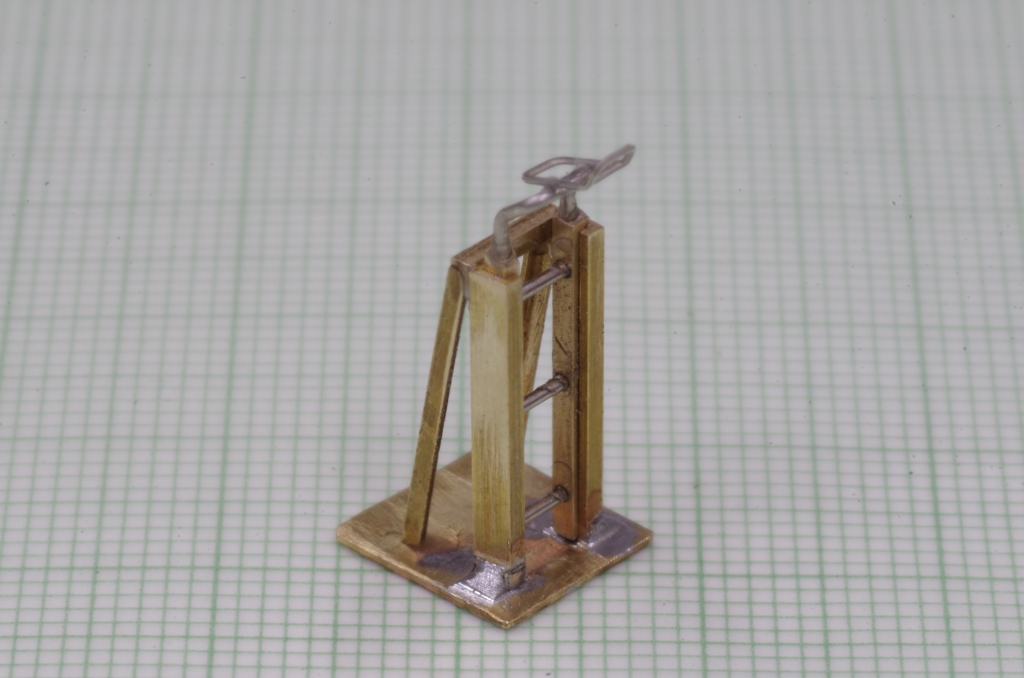

Dann noch zwei Stützstreben aus einem Messing Winkelprofil.

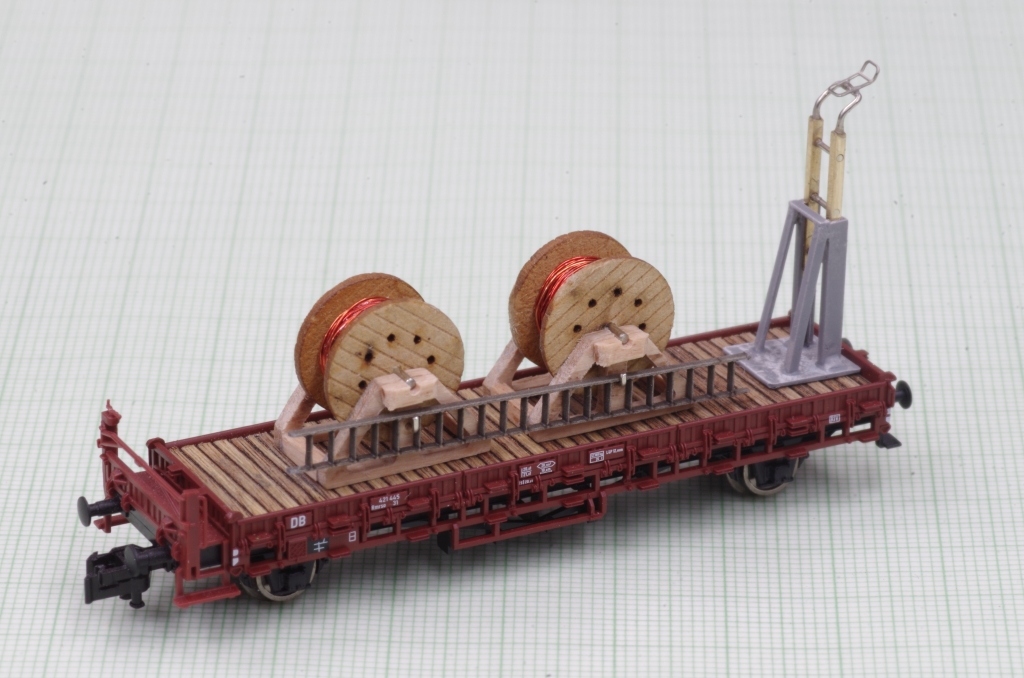

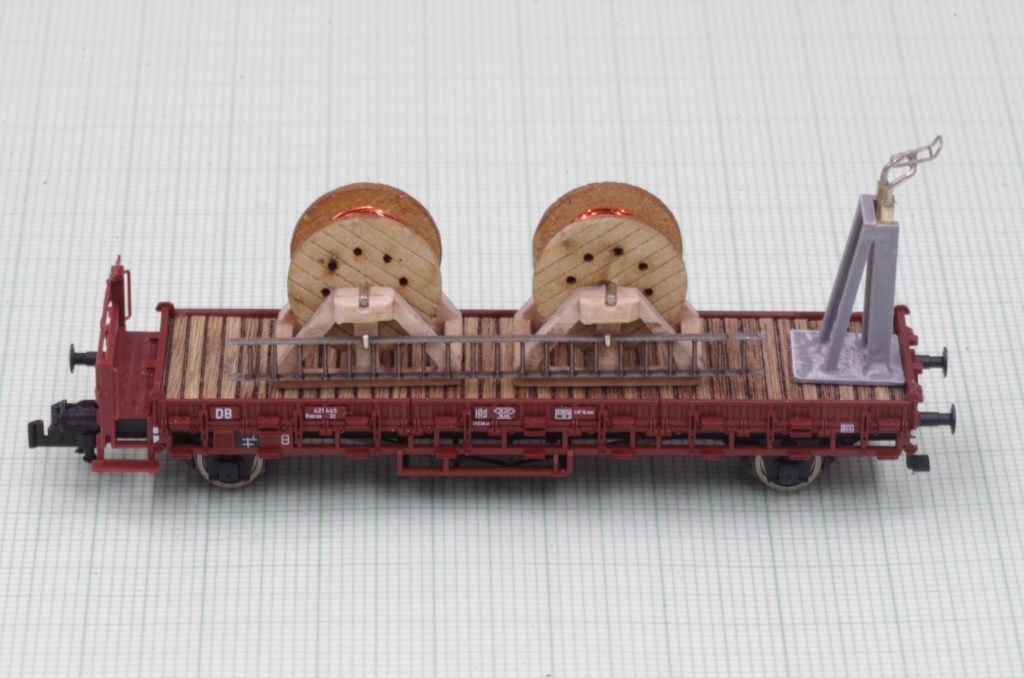

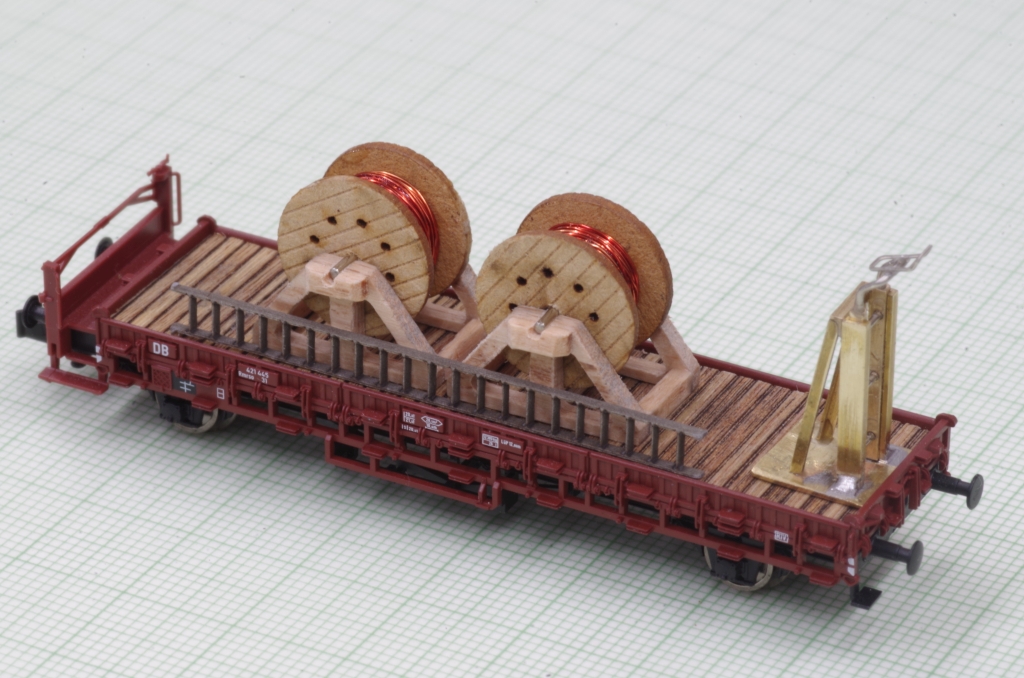

Erste Stellprobe.

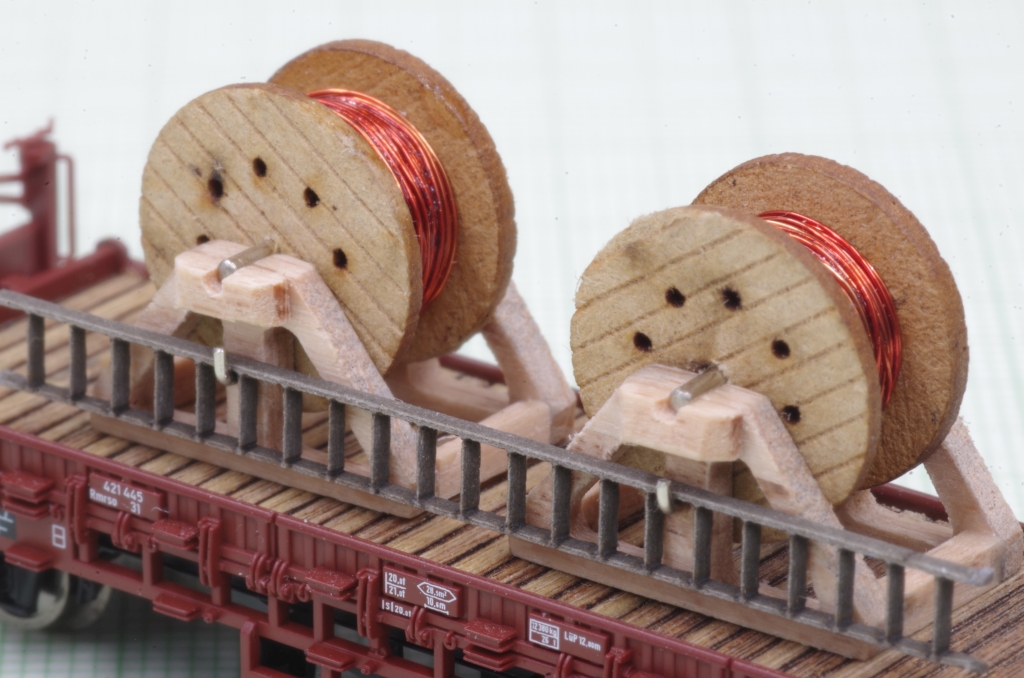

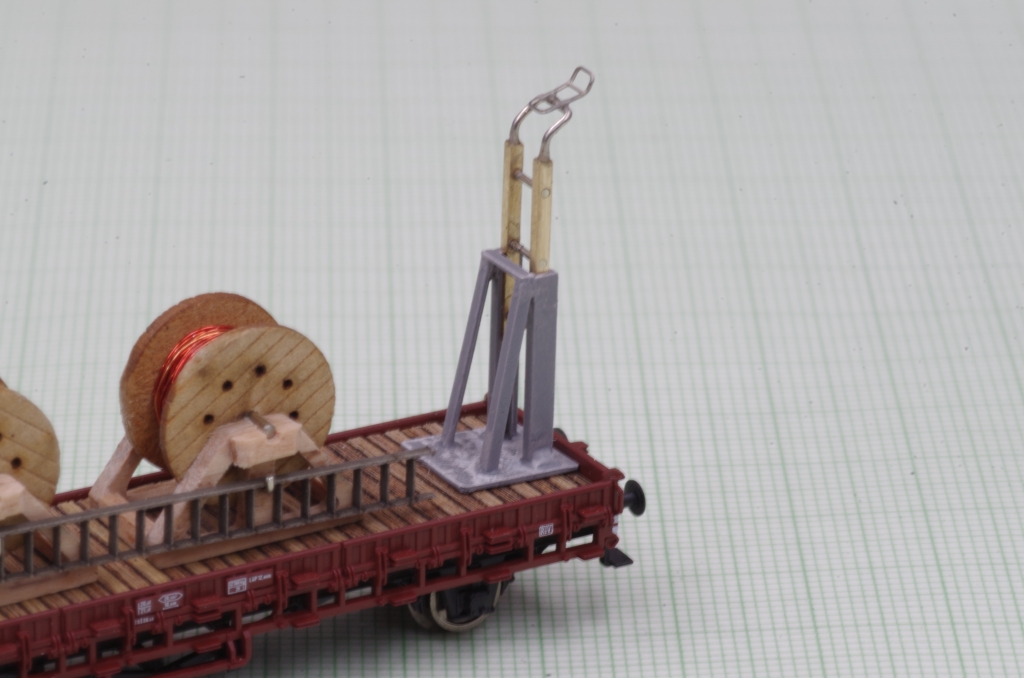

Die Leiter kann in zwei Haken an den Kabeltrommelstützen eingehängt werden.

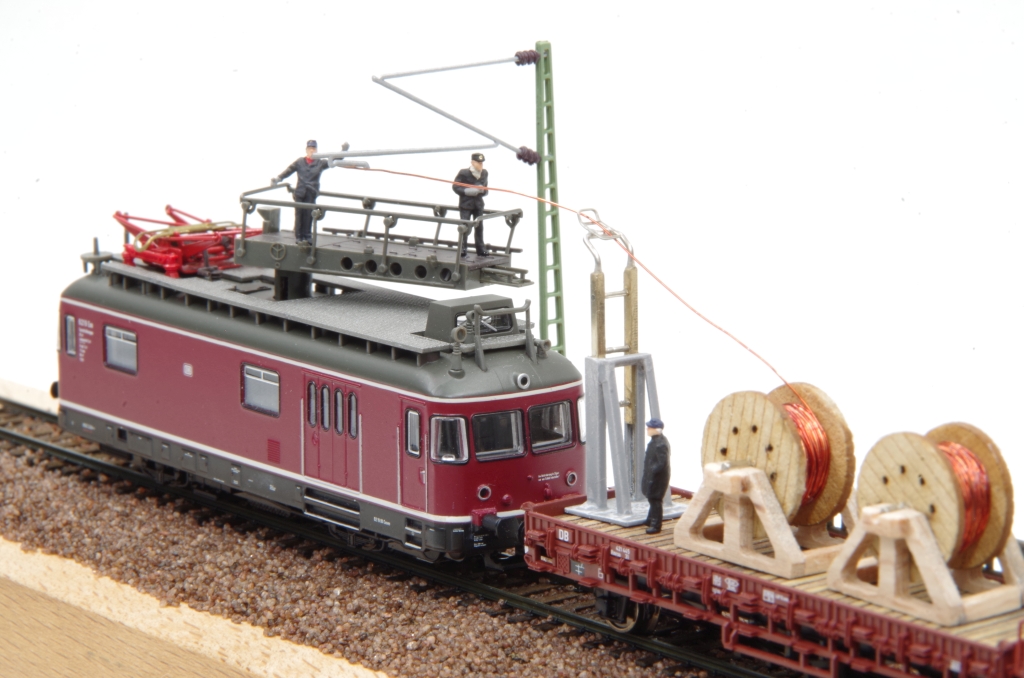

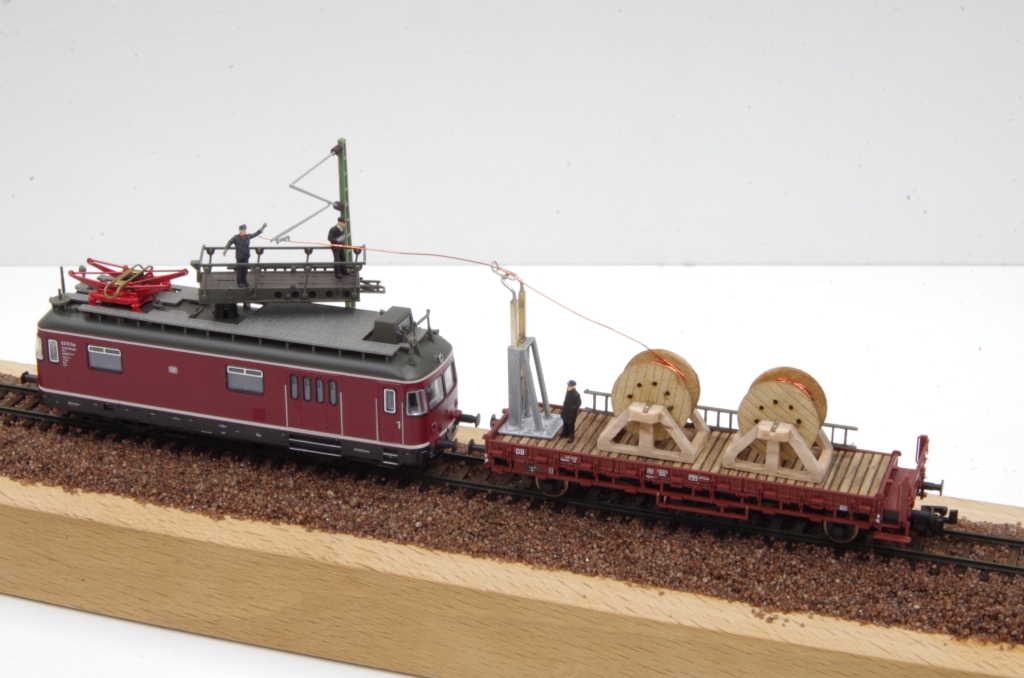

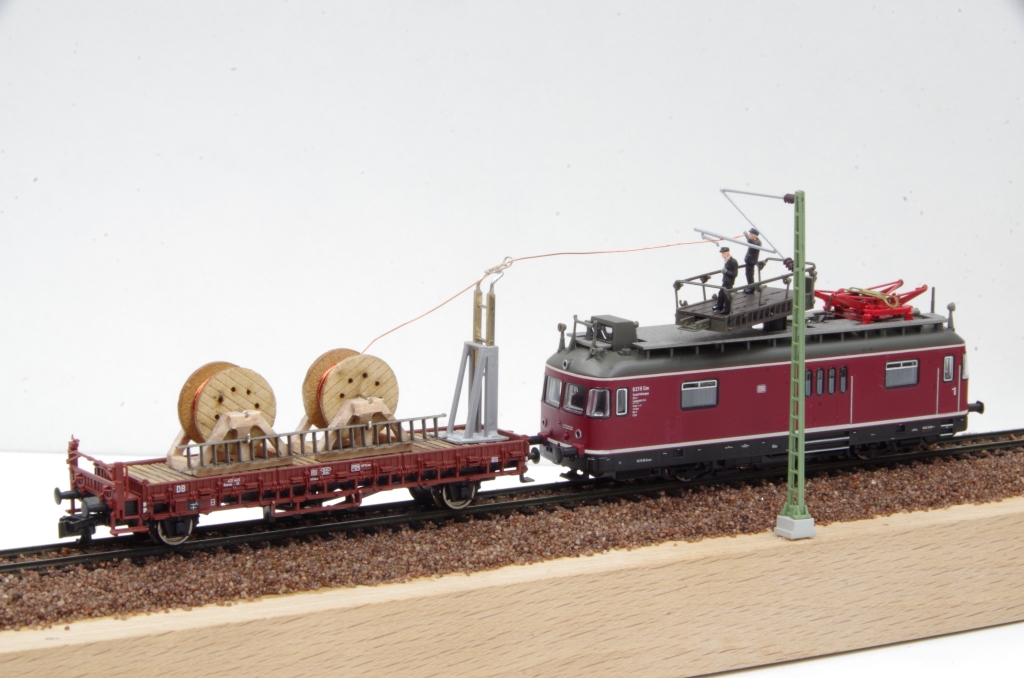

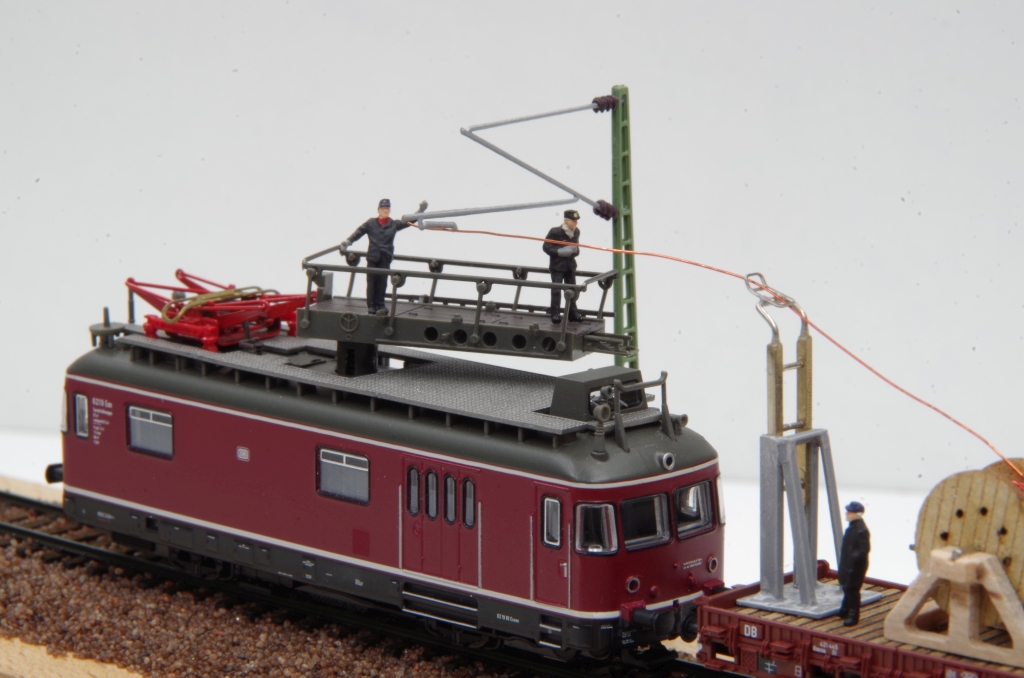

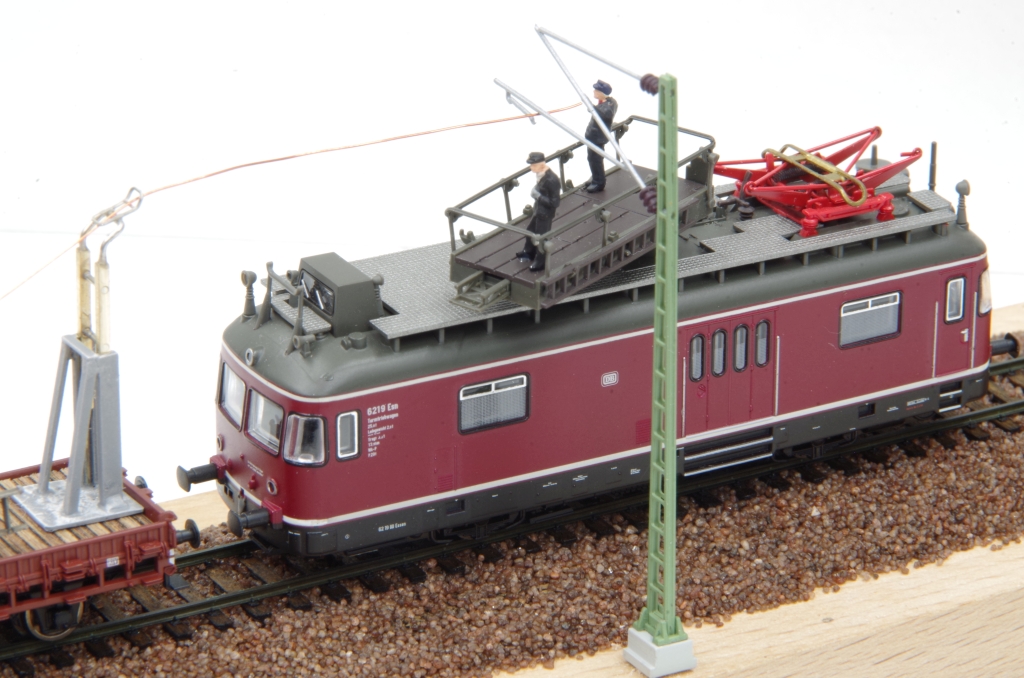

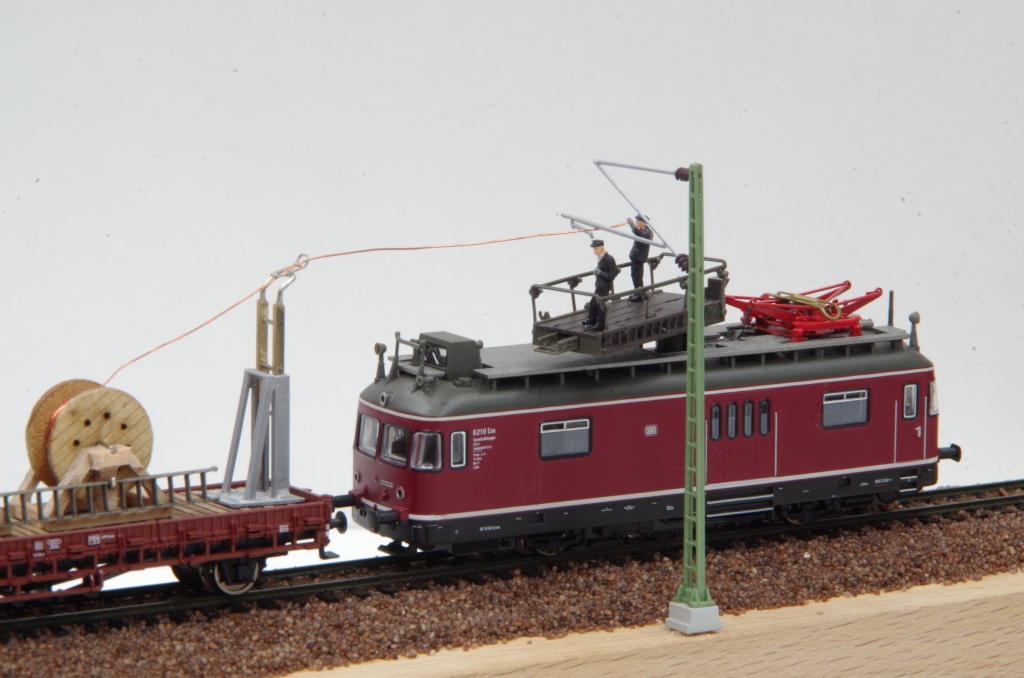

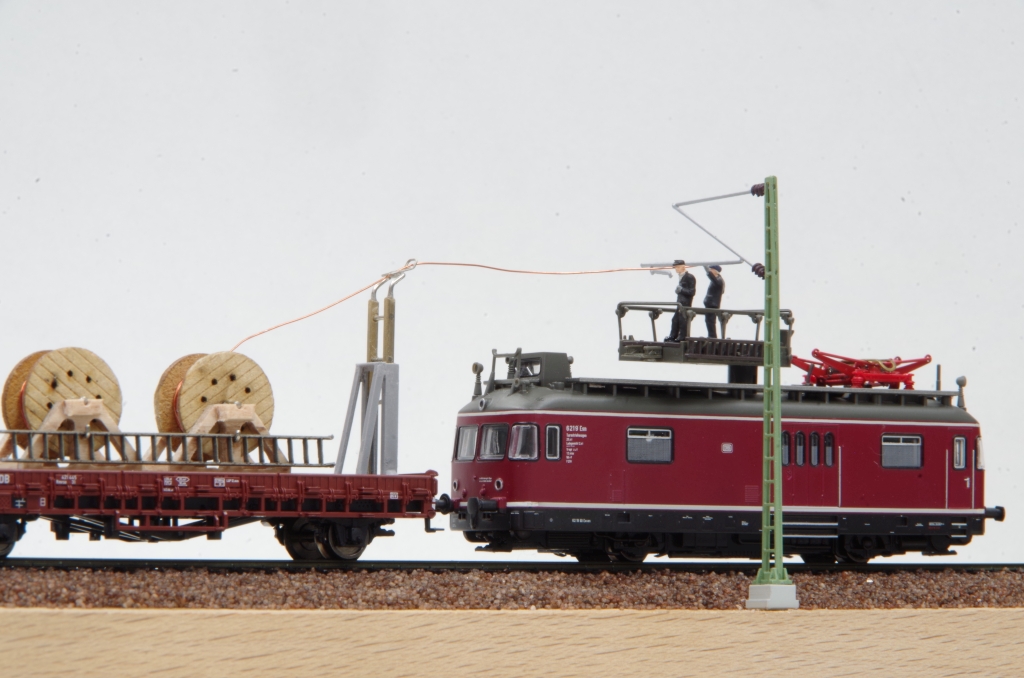

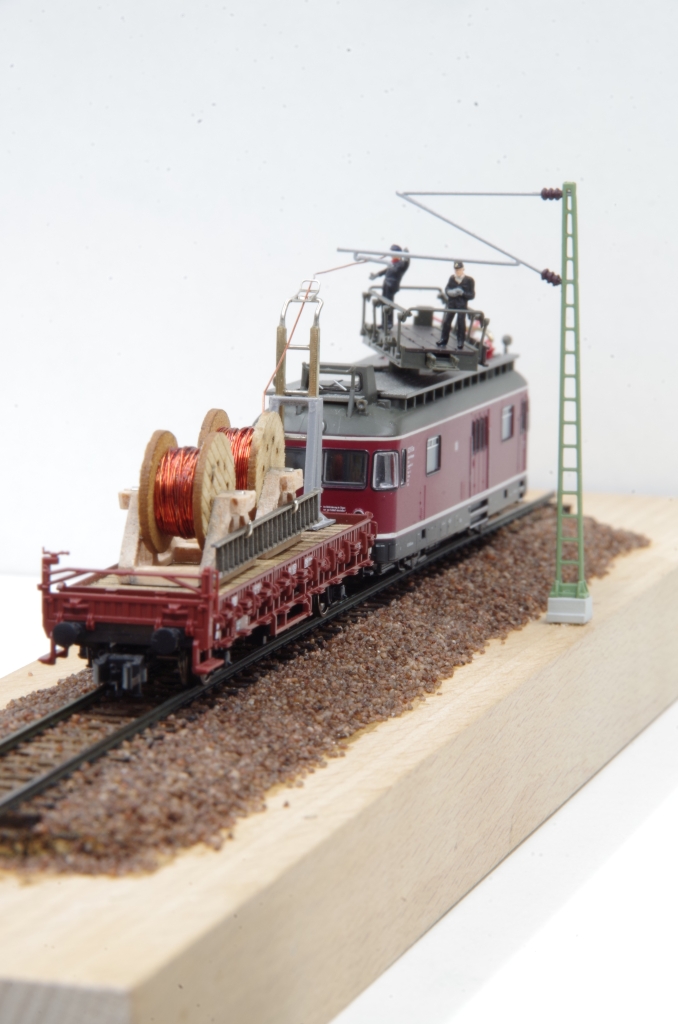

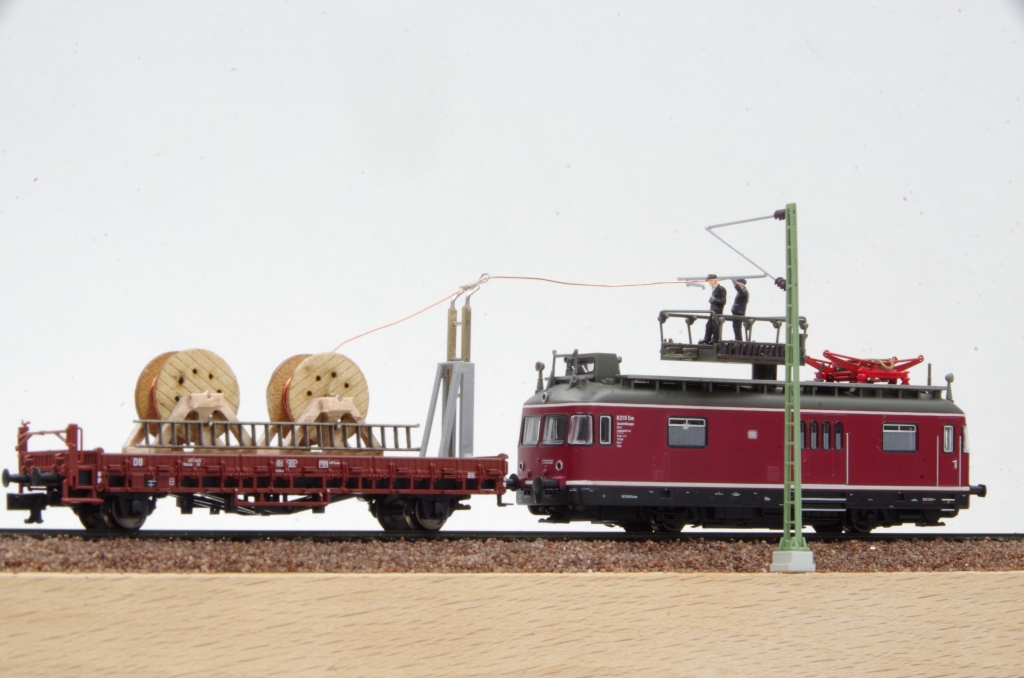

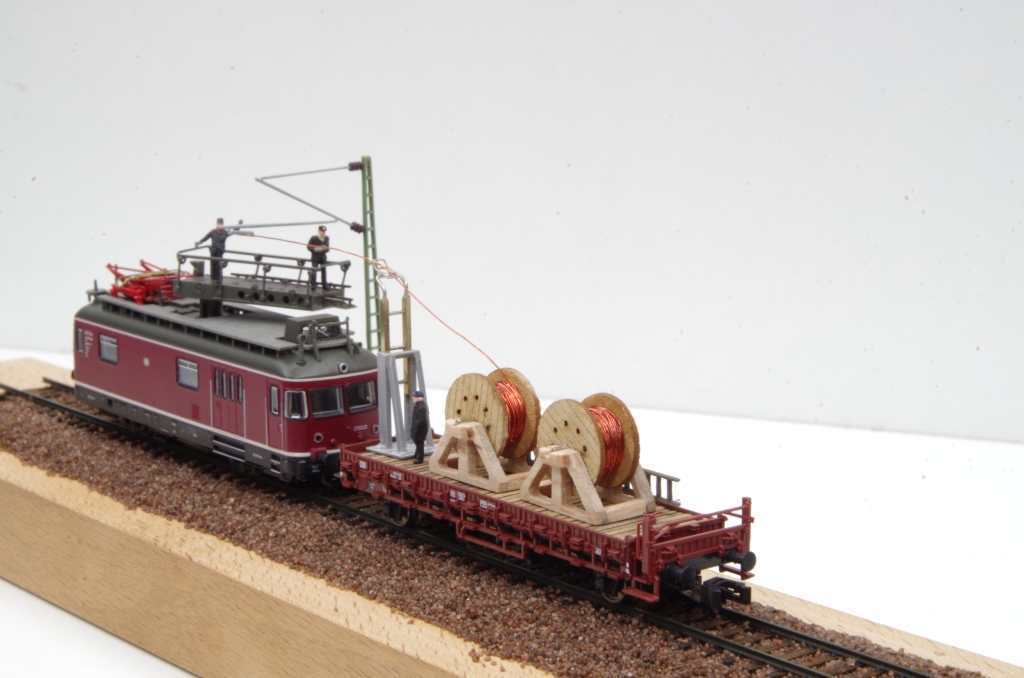

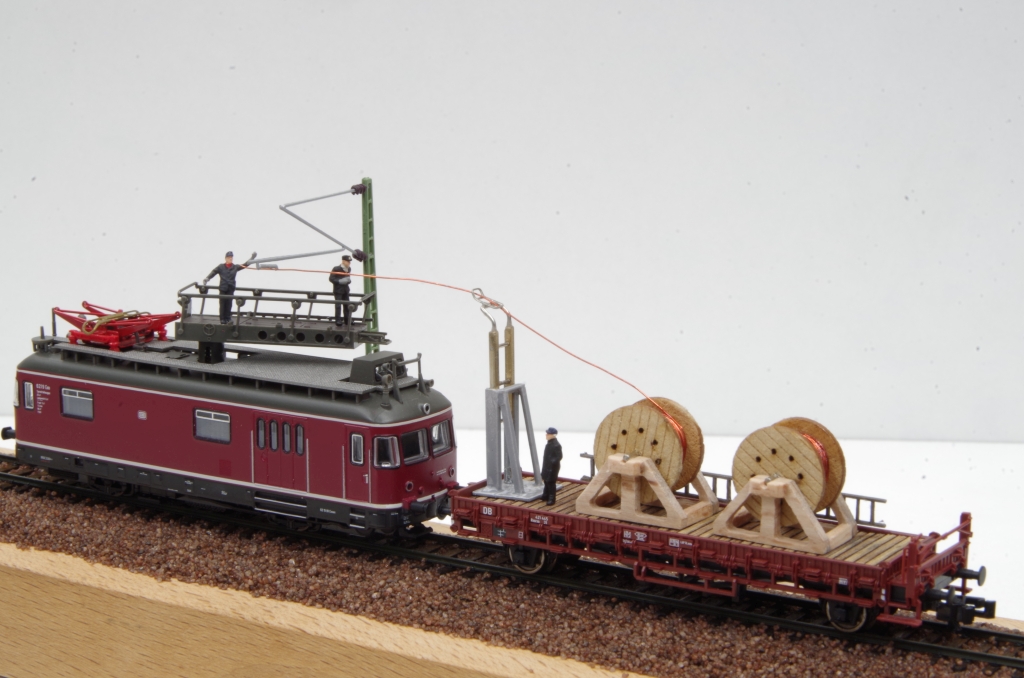

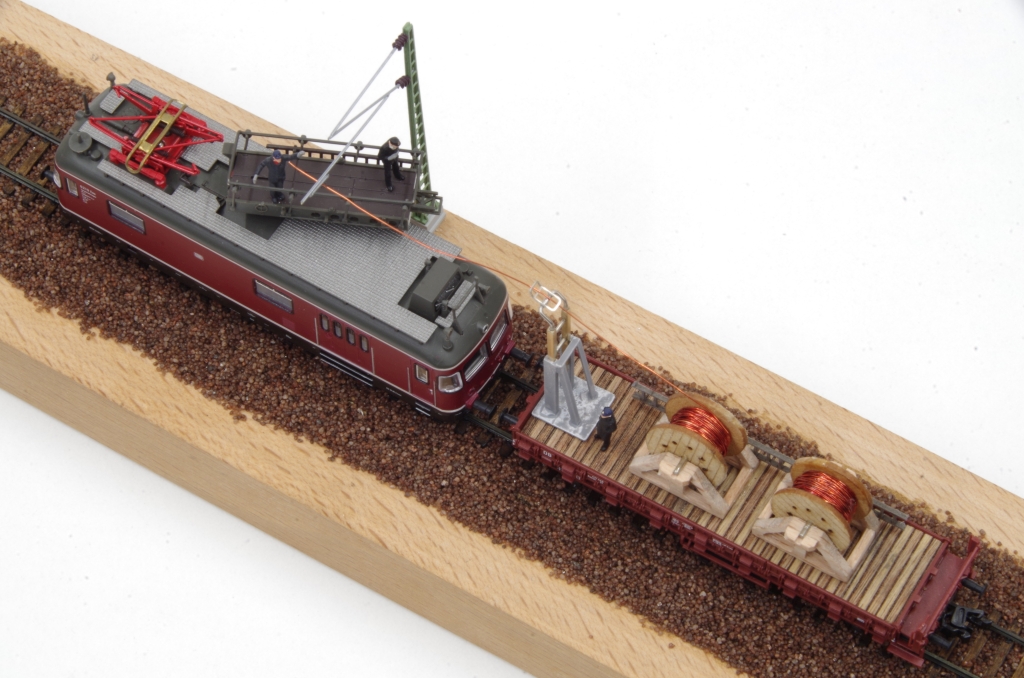

Hier ein paar Fotos mit dem Turmtriebwagen.
