Fleischmann BR38
Die Fleischmann BR38 (7162) mit Wannentender hatte einen defekten Motor, der Wannentender hat zwar Lichtleiter, aber keine Beleuchtung. Also Umbau auf Glockenankermotor und LED
Beleuchtung der Lok und des Wannentenders. Der originale Motor ist in zwei halbrund ausgeschnittenen Haltern gelagert (Radius 3mm, Lager des Motors vorne und hinten).

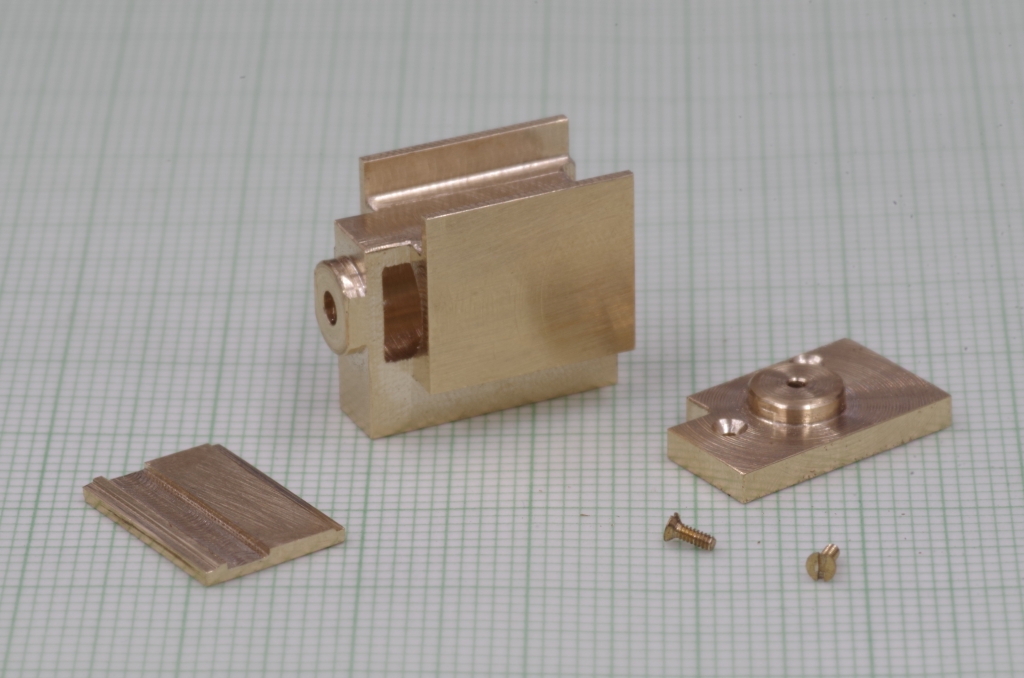

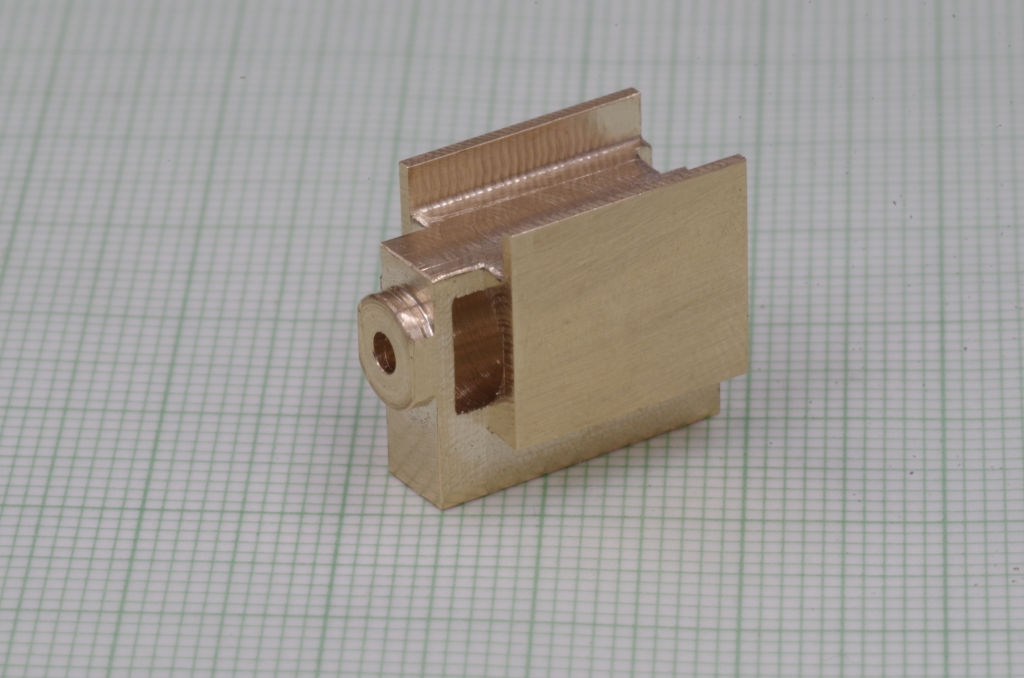

Er wird von einer Metallklammer fixiert. Die Aufnahme des Glockenankermotors sollte dieselbe Form wie der Originalmotor haben und den Dekoder aufnehmen. Deshalb habe ich die Aufnahme
aus drei Messingteilen gemacht.

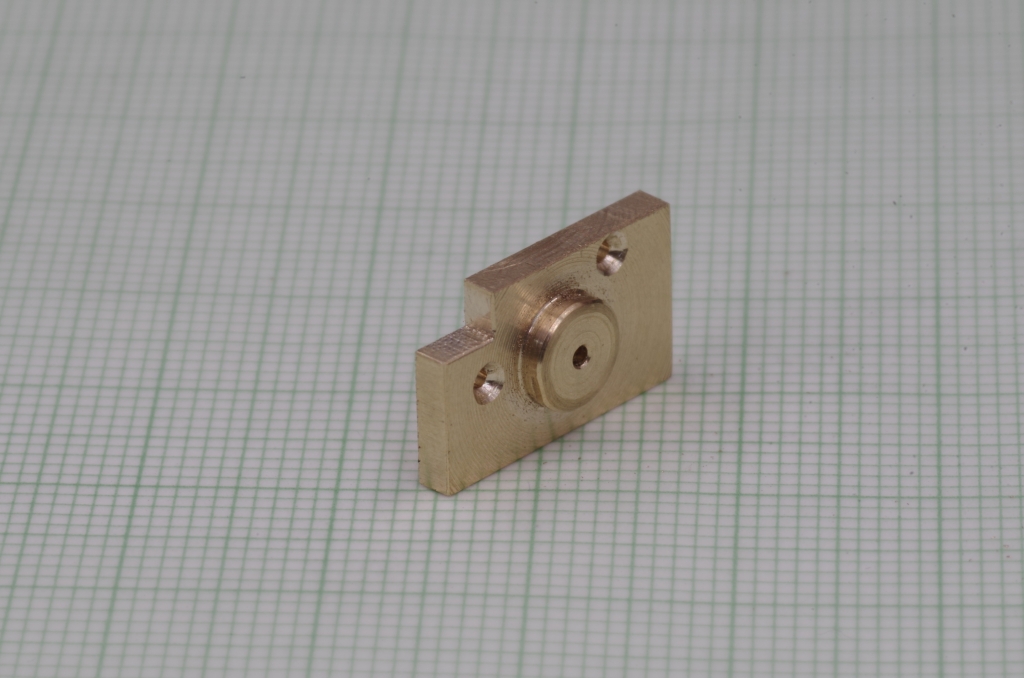

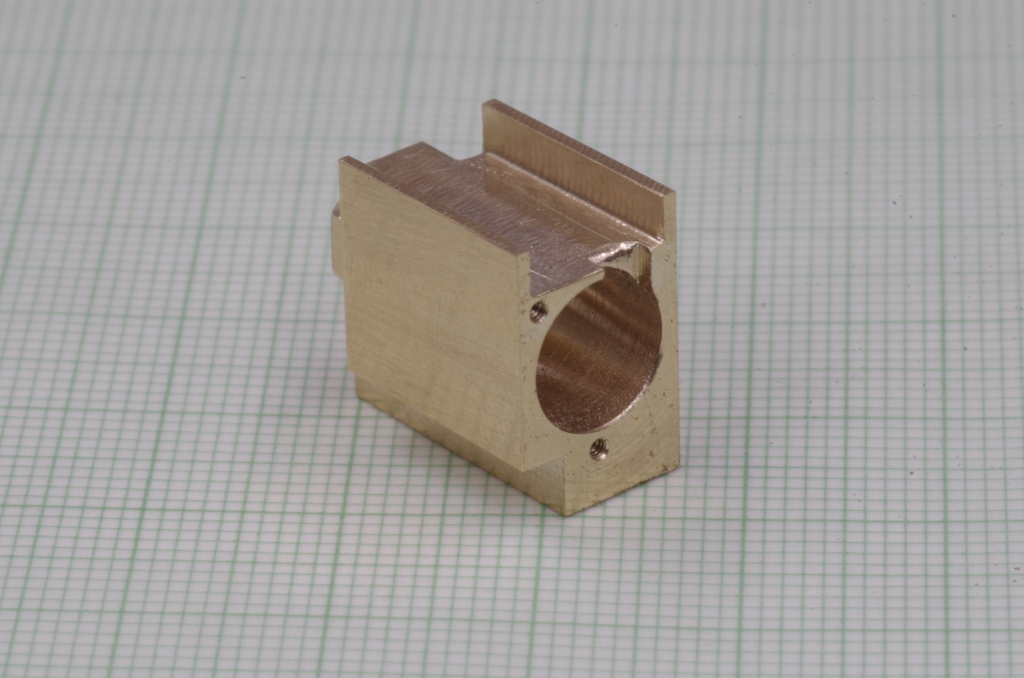

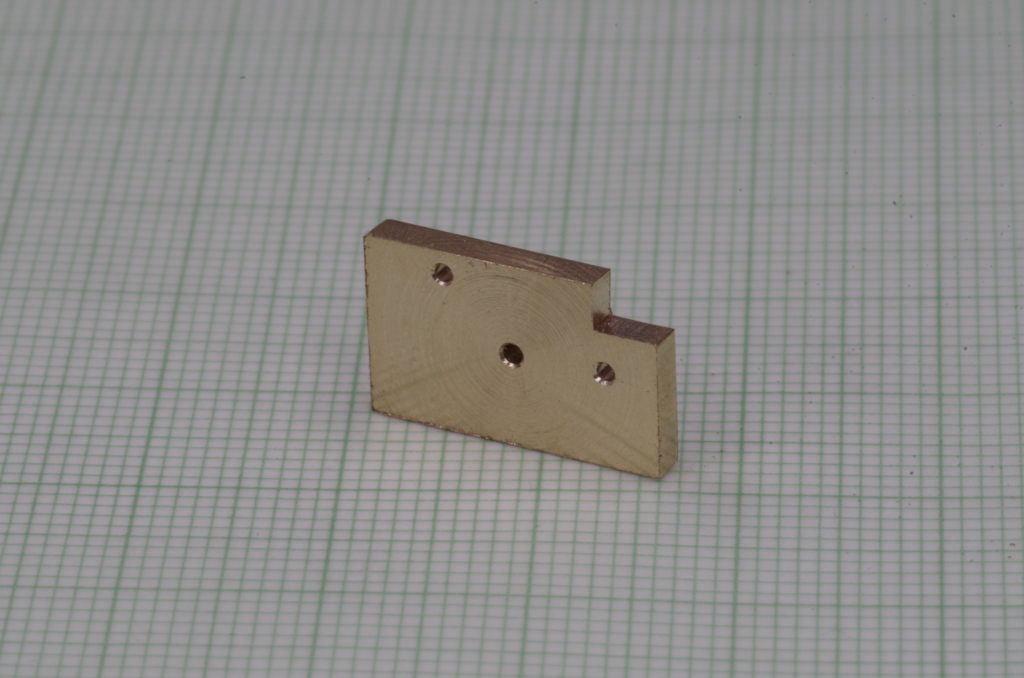

Die Rückwand der Aufnahme wird mit zwei M1 Senkkopfschrauben befestigt.

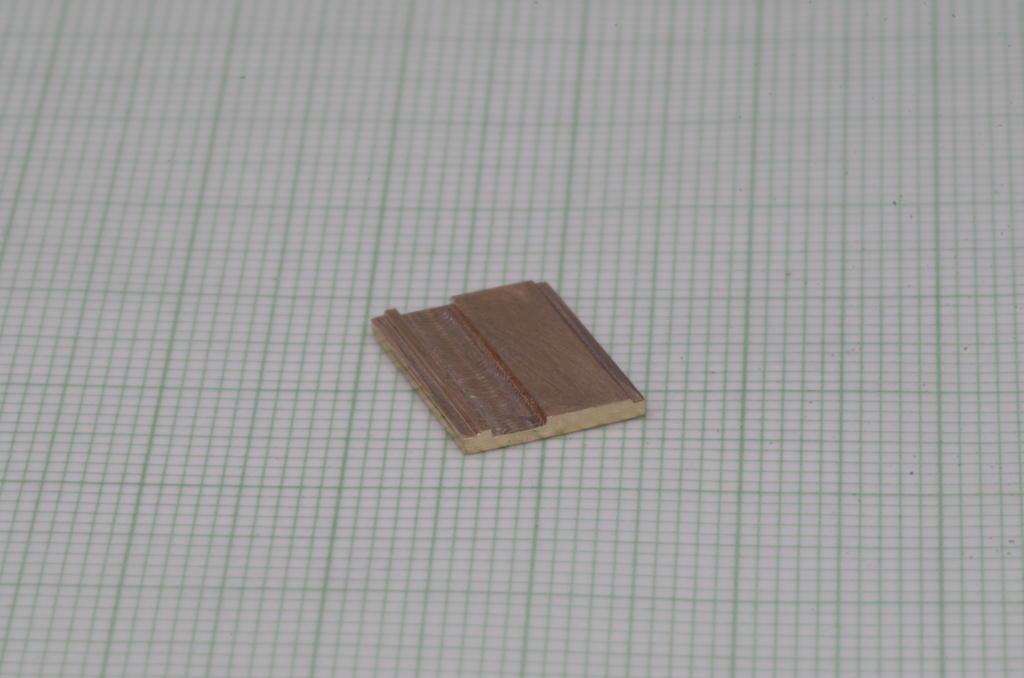

Da die Halteklammer oben auf den Originalmotor drückt, habe ich einen Deckel gemacht, der den Dekoder abdeckt.

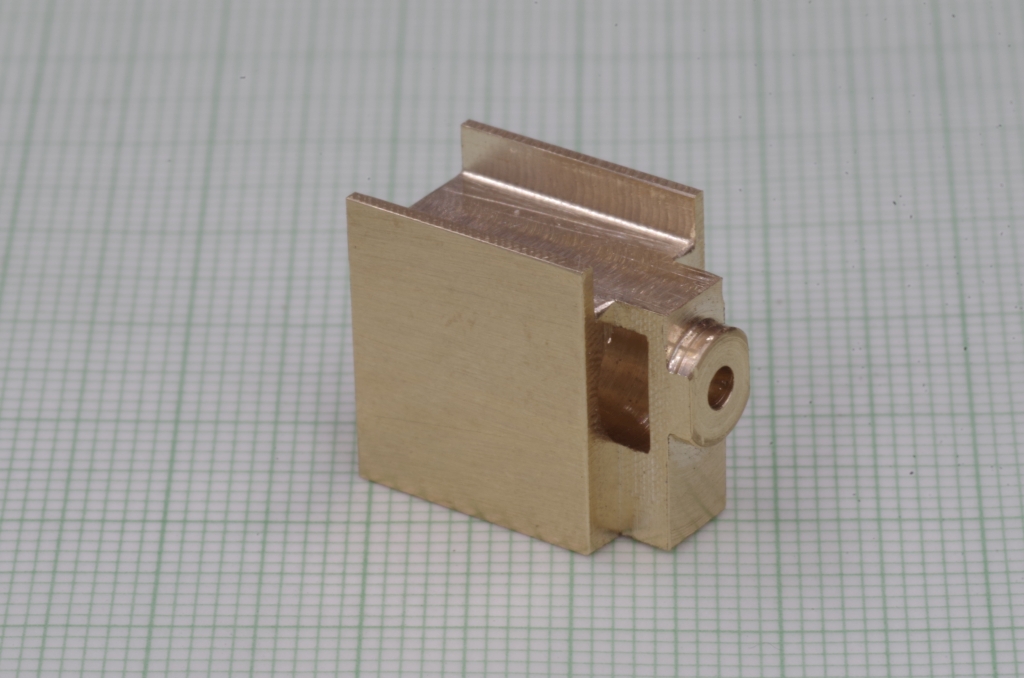

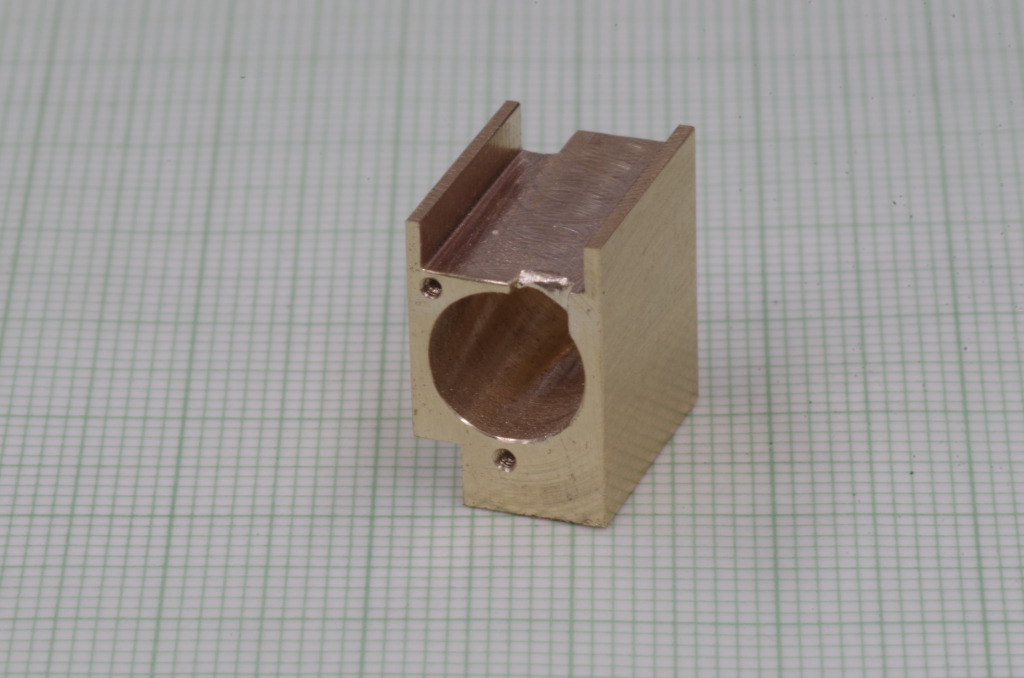

Oben ist der Ausschnitt für den Dekoder, an der einen Unterseite ist noch eine Stufe eingefräst für die Leitungen zur Lok.

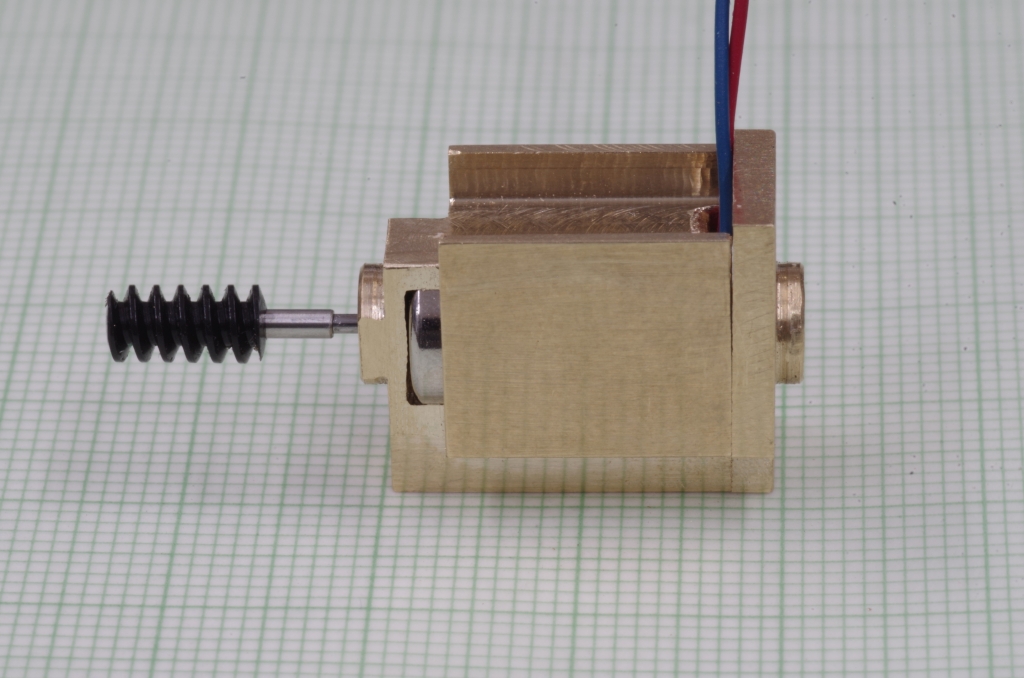

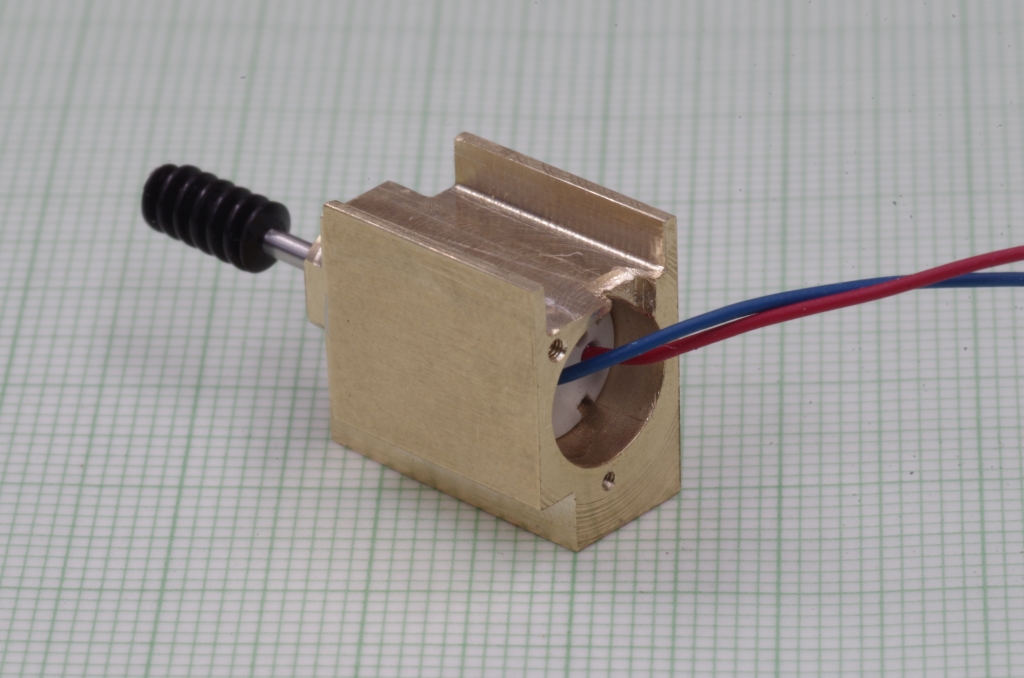

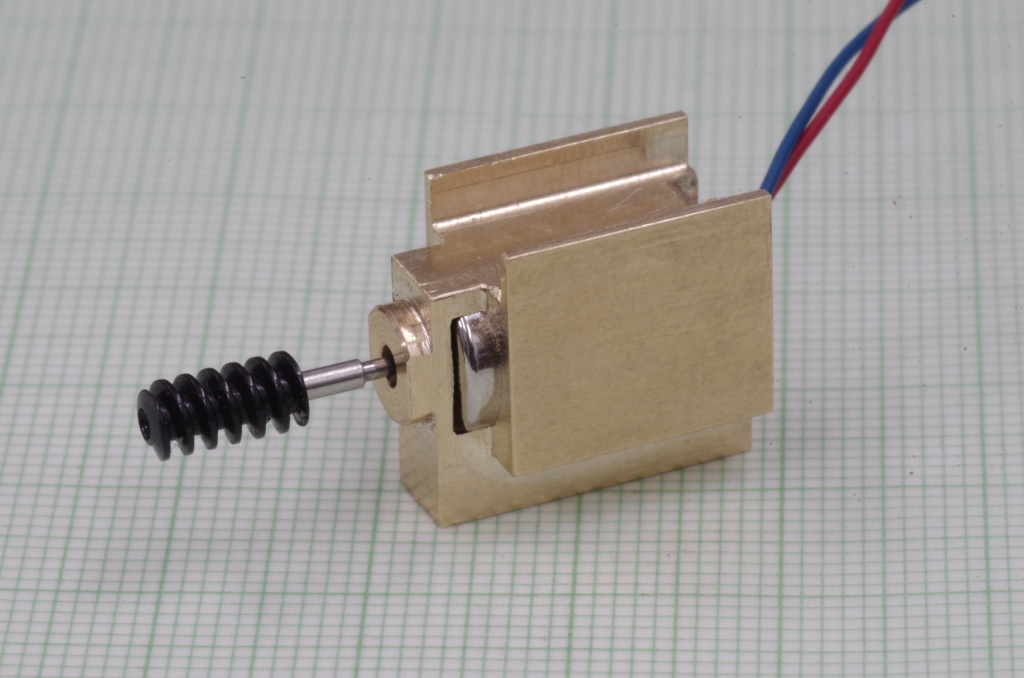

Mit eingesetztem Motor.

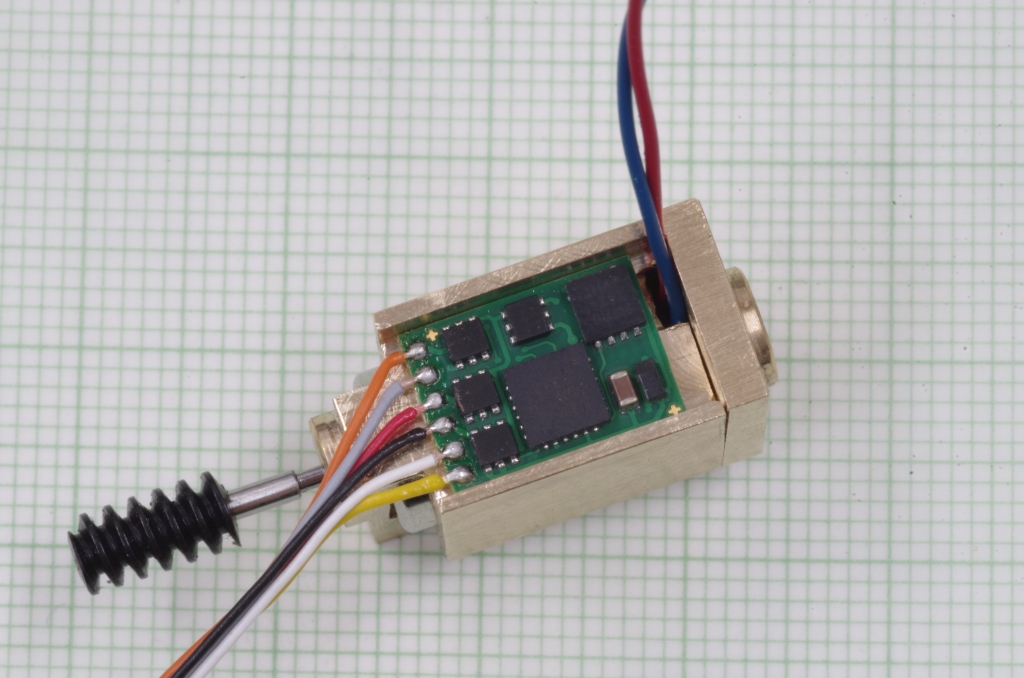

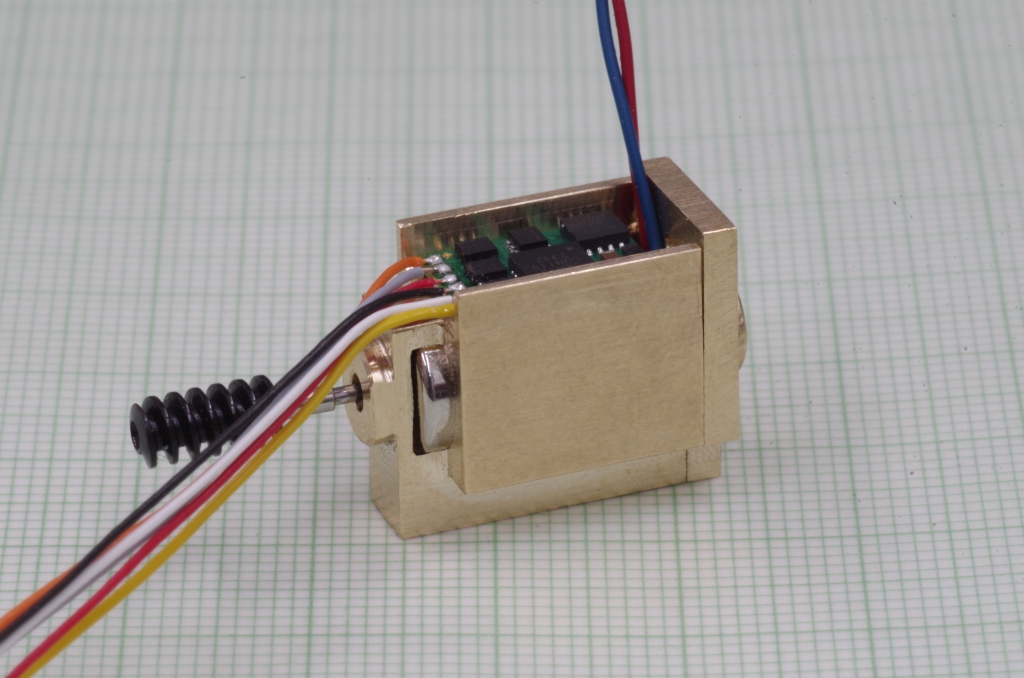

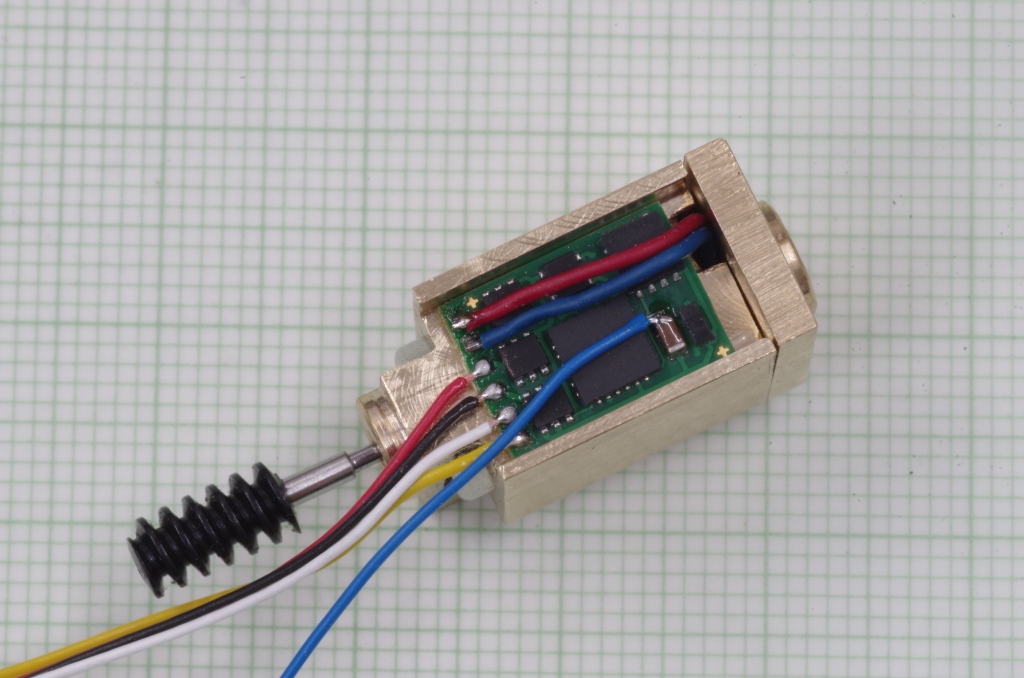

Der Decoder wird mit doppelseitigem Klebeband in die Ausfräsung geklebt, die Motorleitungen werden direkt an den Decoder gelötet. Der VS Anschluß des Decoders für die Anode der
LEDs ist ein Lötpunkt auf der Decoderunterseite. Den wollte ich nicht verwenden, um den Decoder mit dem Klebeband aufkleben zu können.
Also habe ich für die VS Spannung das blaue Kabel an den Kondensator angelötet.

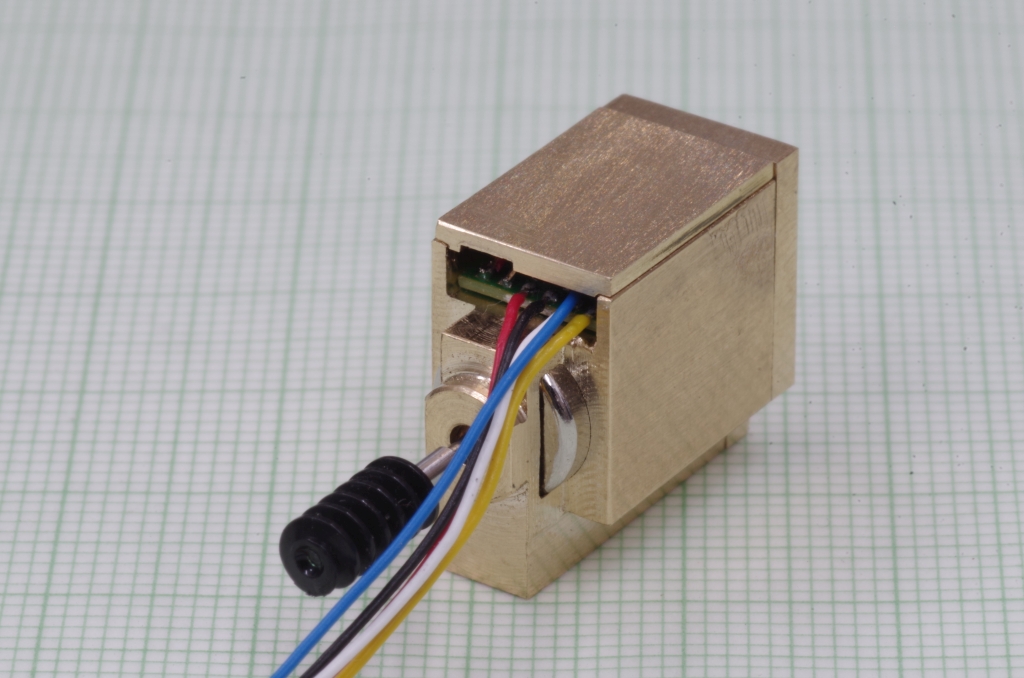

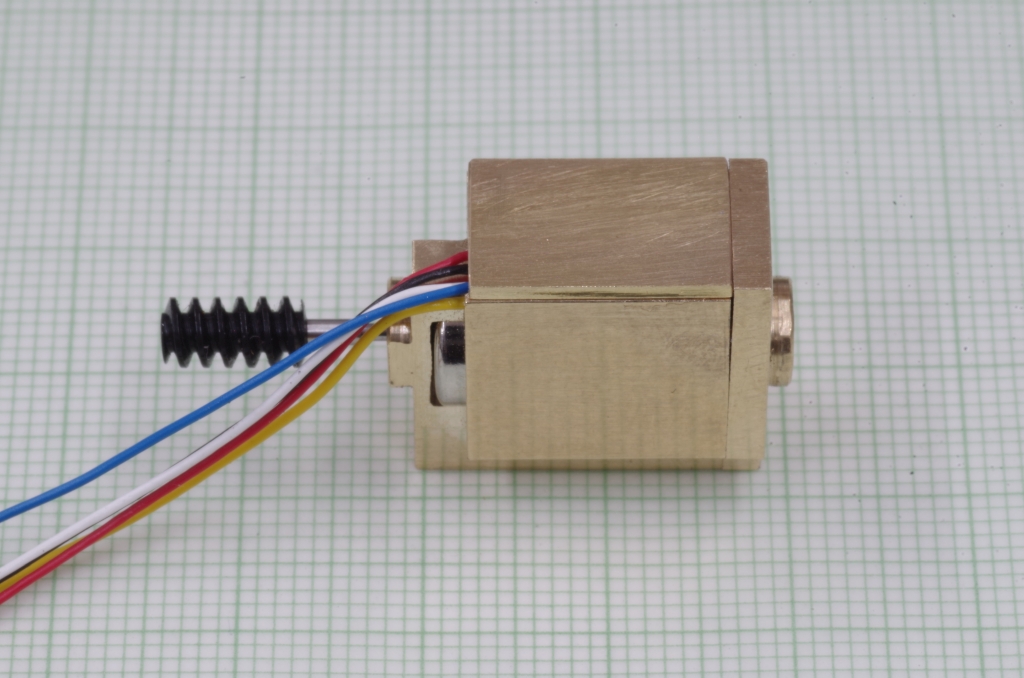

Hier mit Deckel.

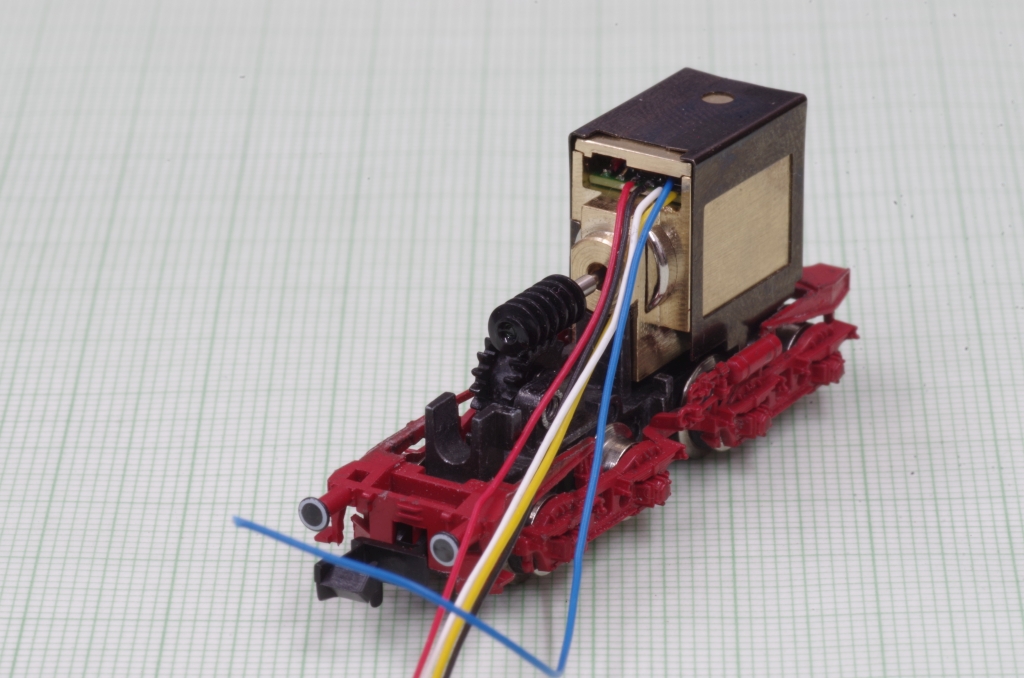

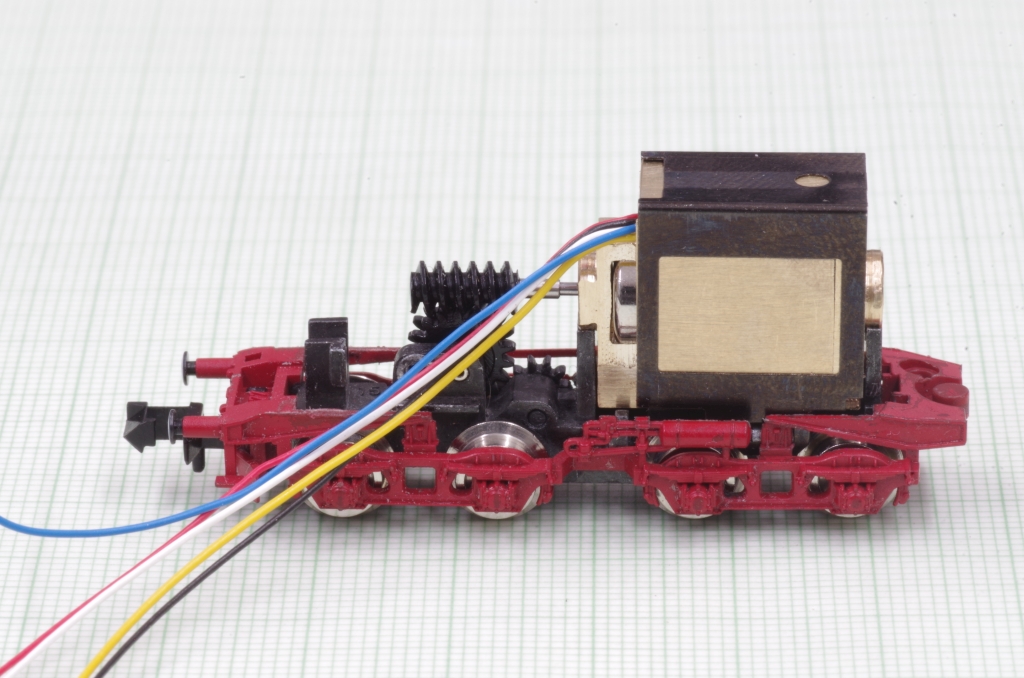

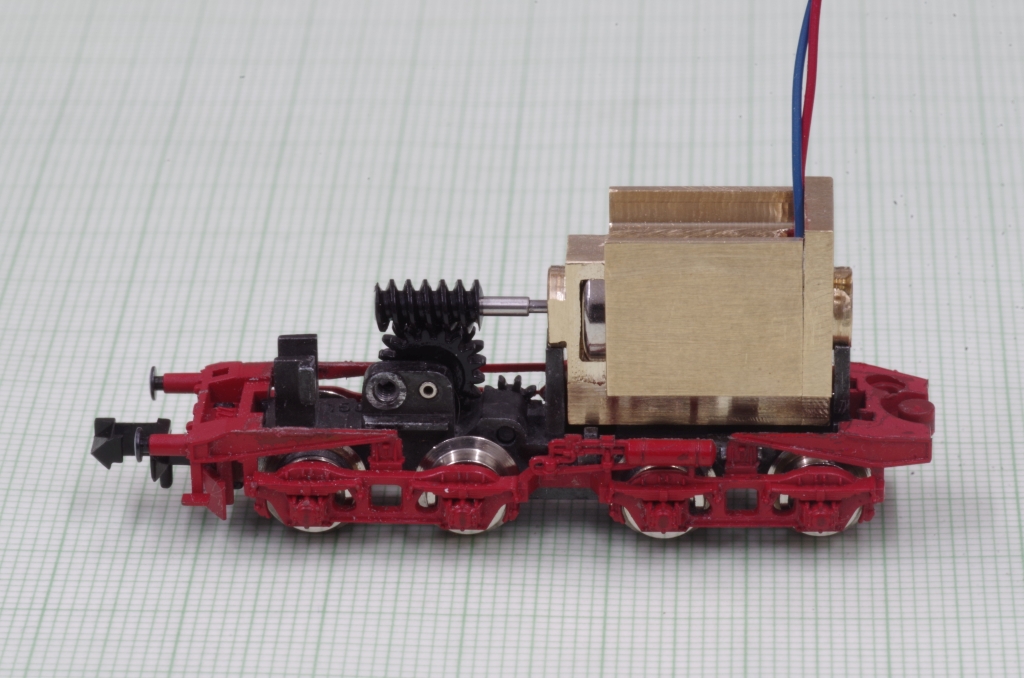

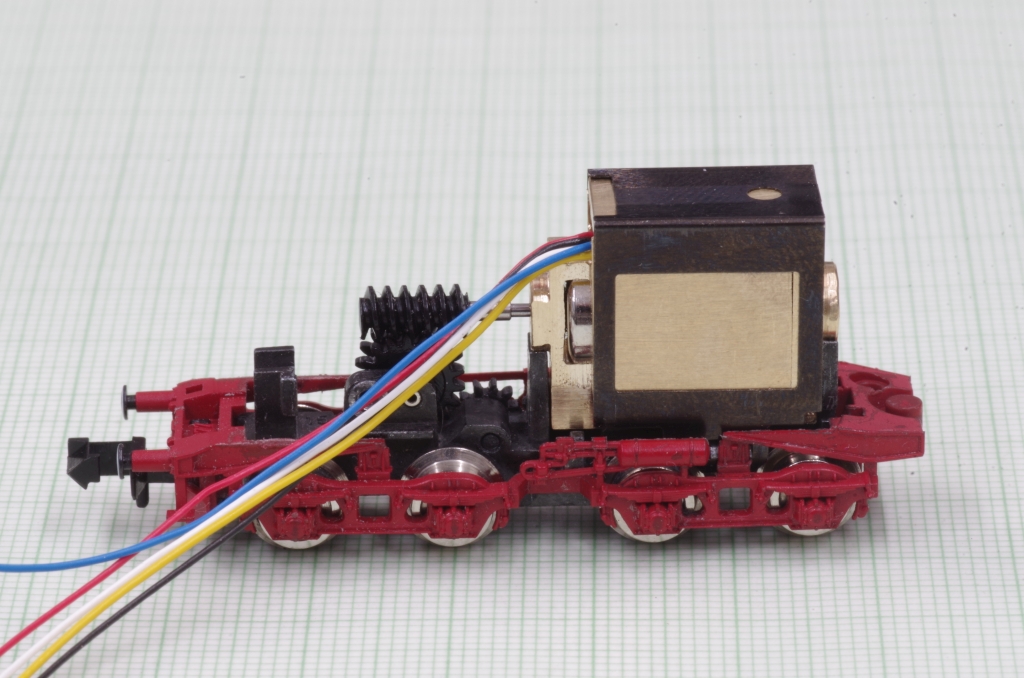

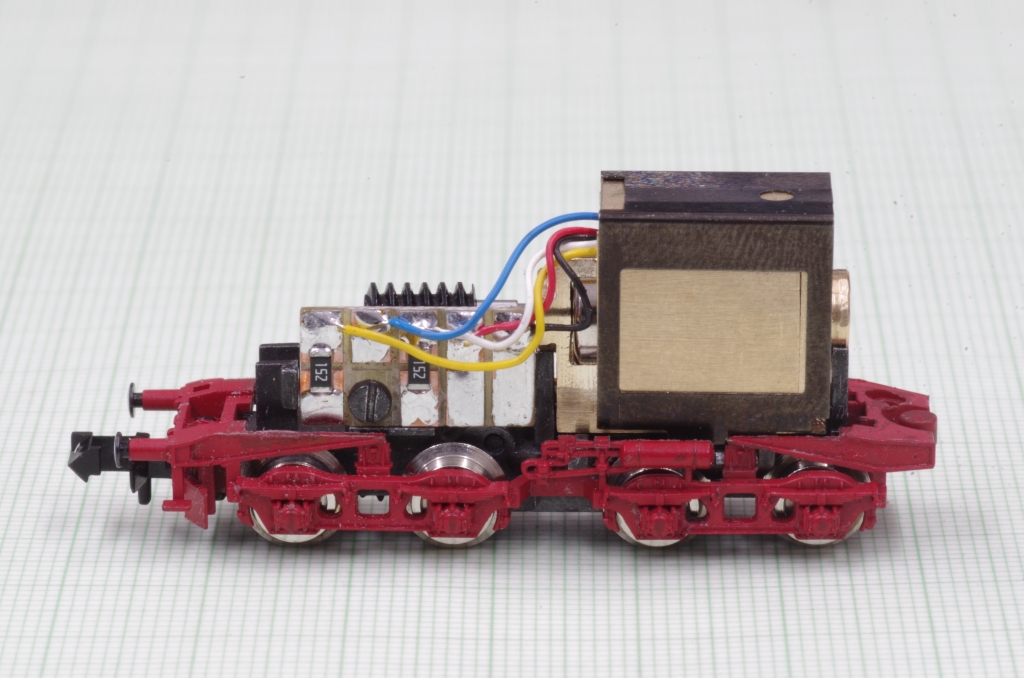

Montiert mit der Halteklammer, passt.

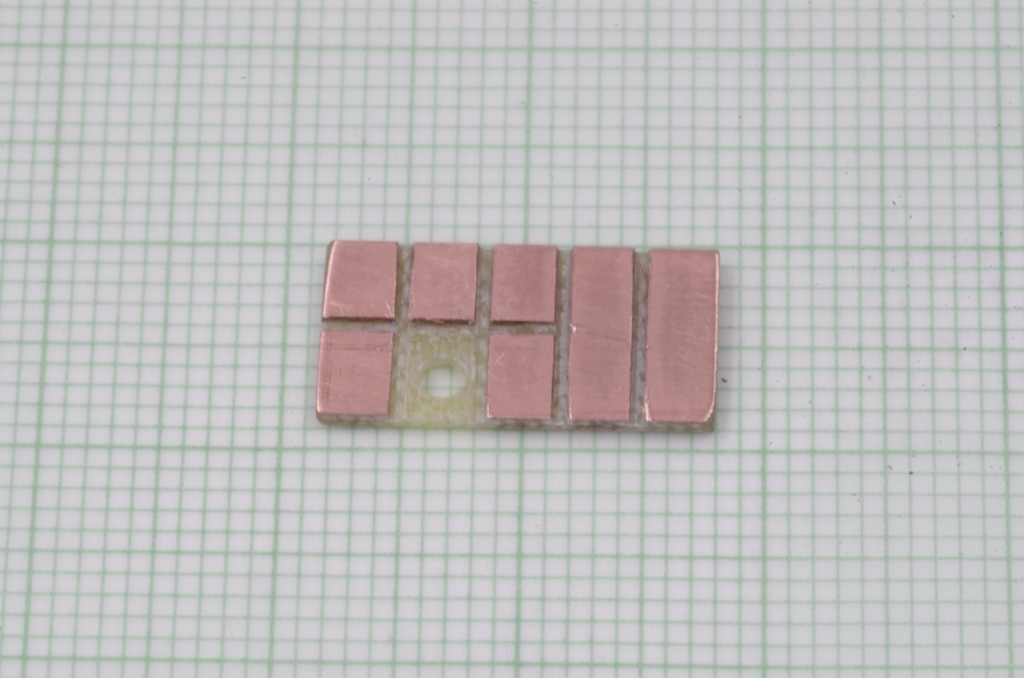

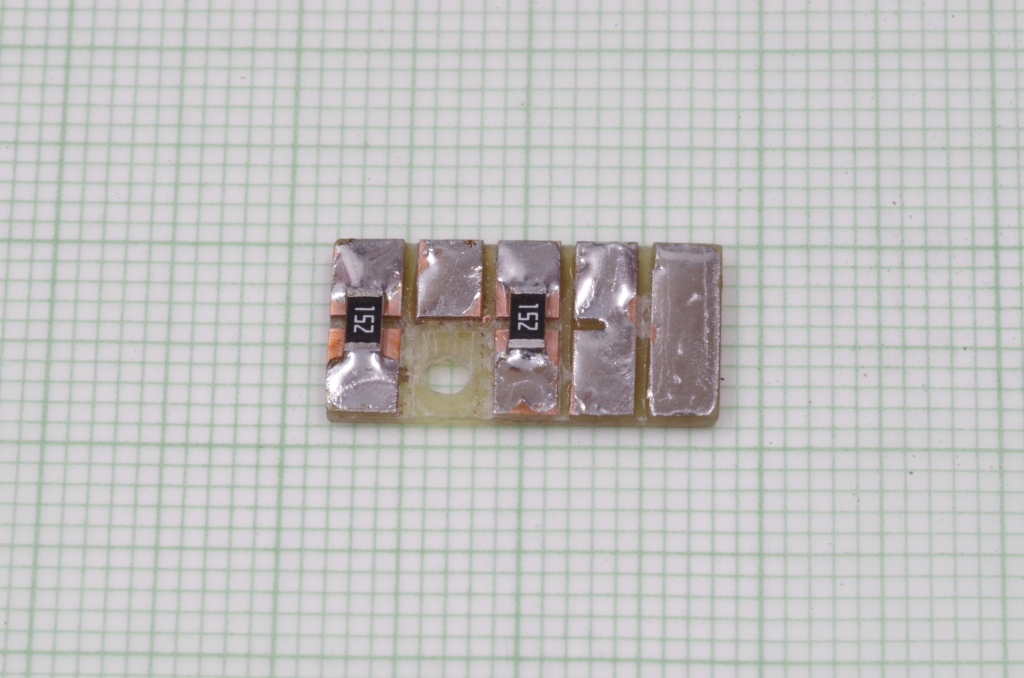

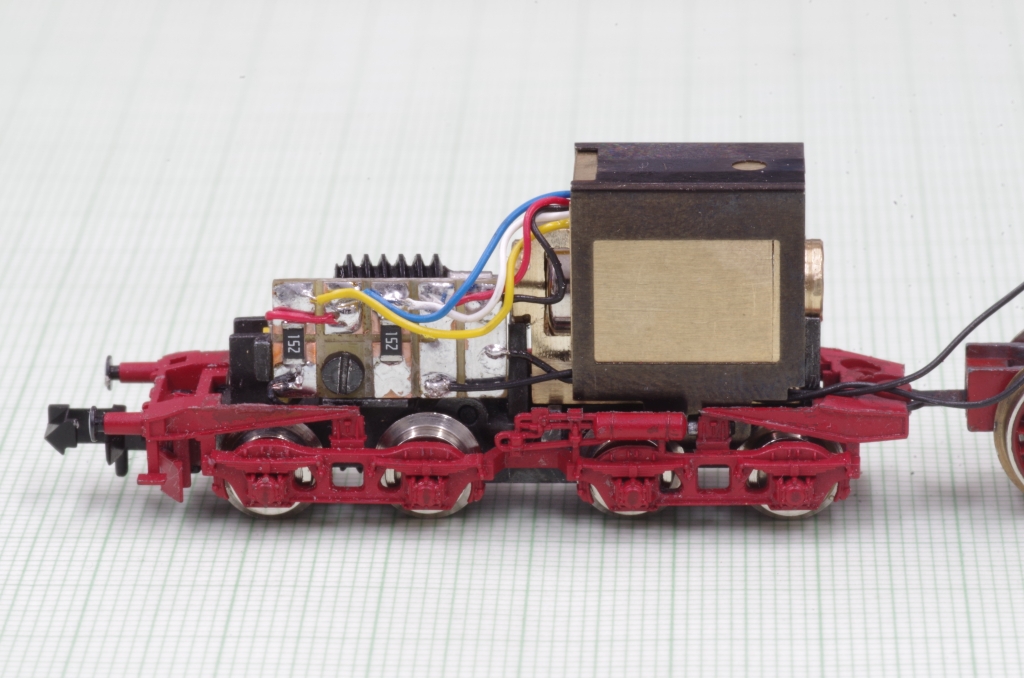

Für eine leichtere Verdrahtung und für die Vorwiderstände der LEDs habe ich ein Stück Epoxydplatine benutzt.

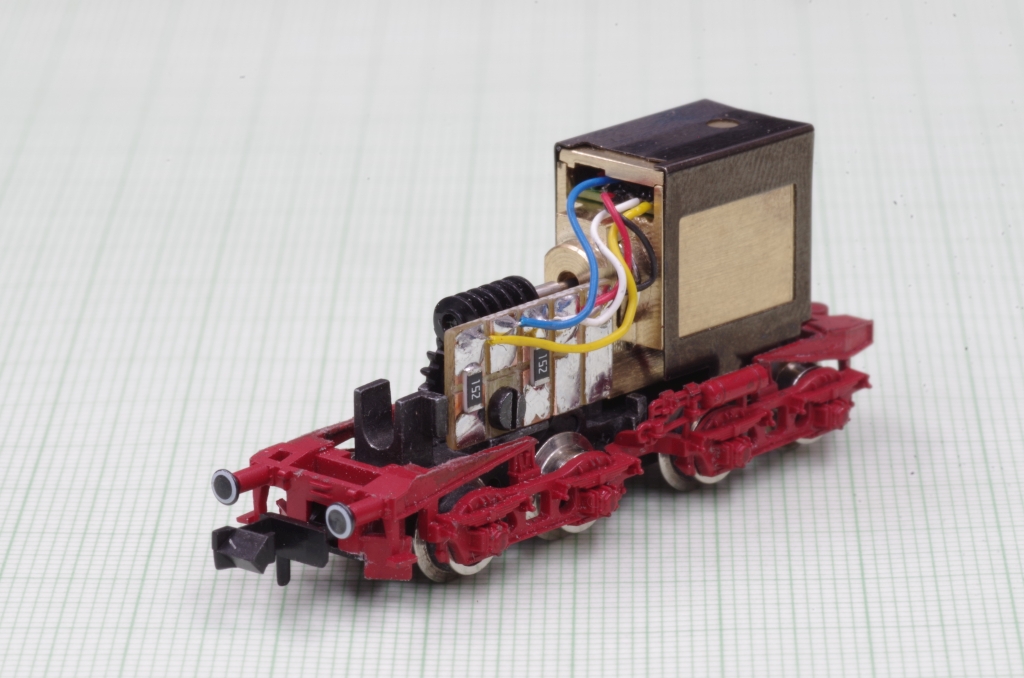

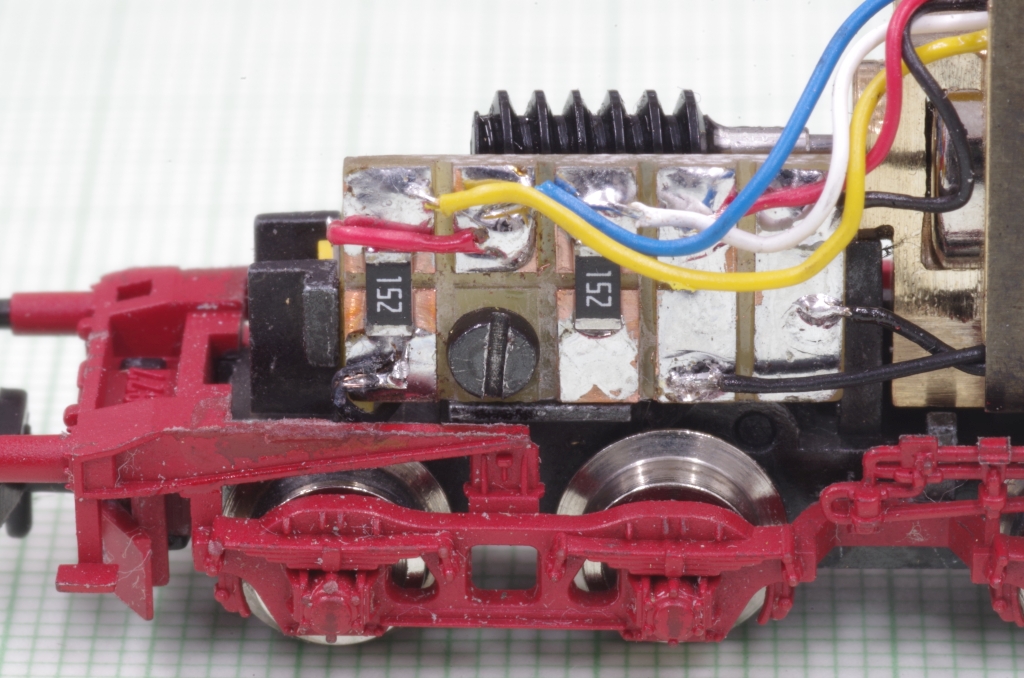

Diese wird an die Stelle der originalen Platine geschraubt und die Leitungen des Dekoders angelötet.

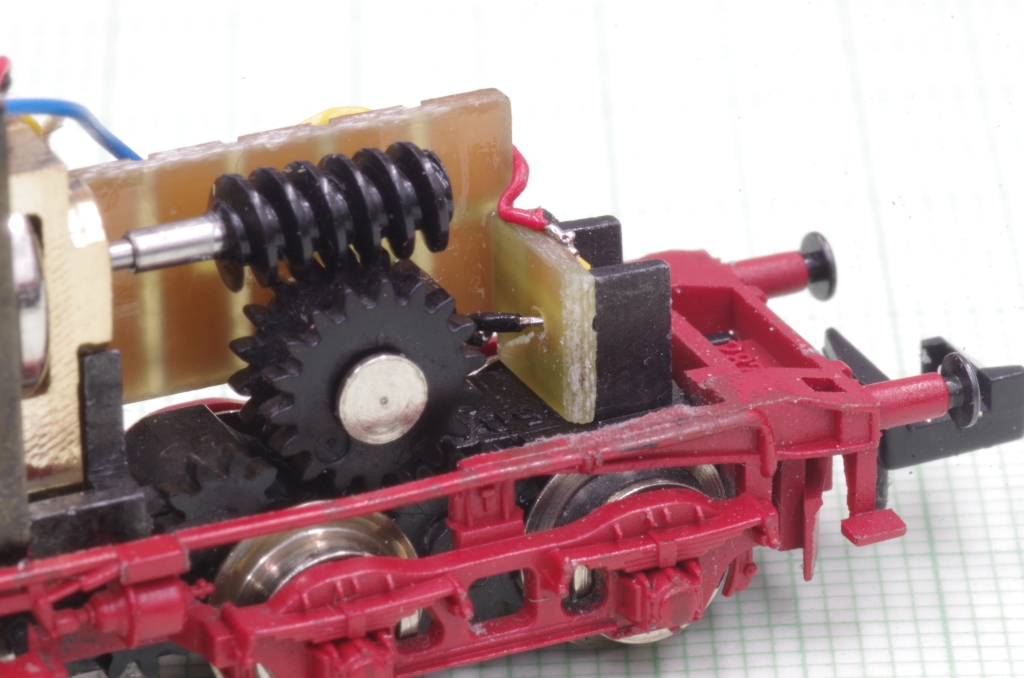

Die Leitungen zur Lok werden hinter der Halteklammer durch die eingefräßte Stufe geführt.

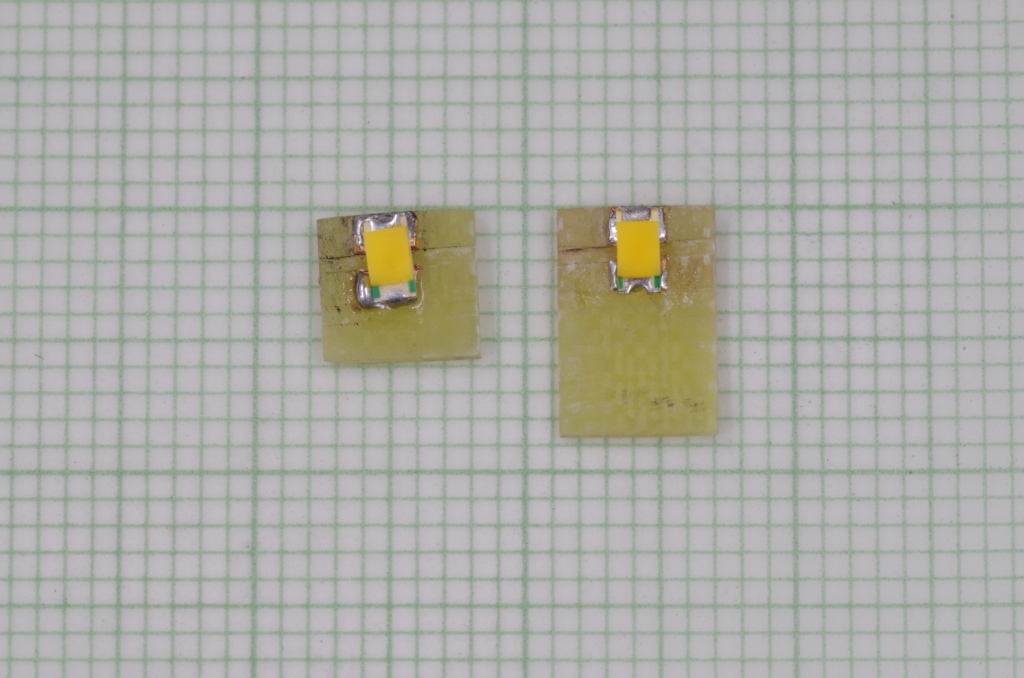

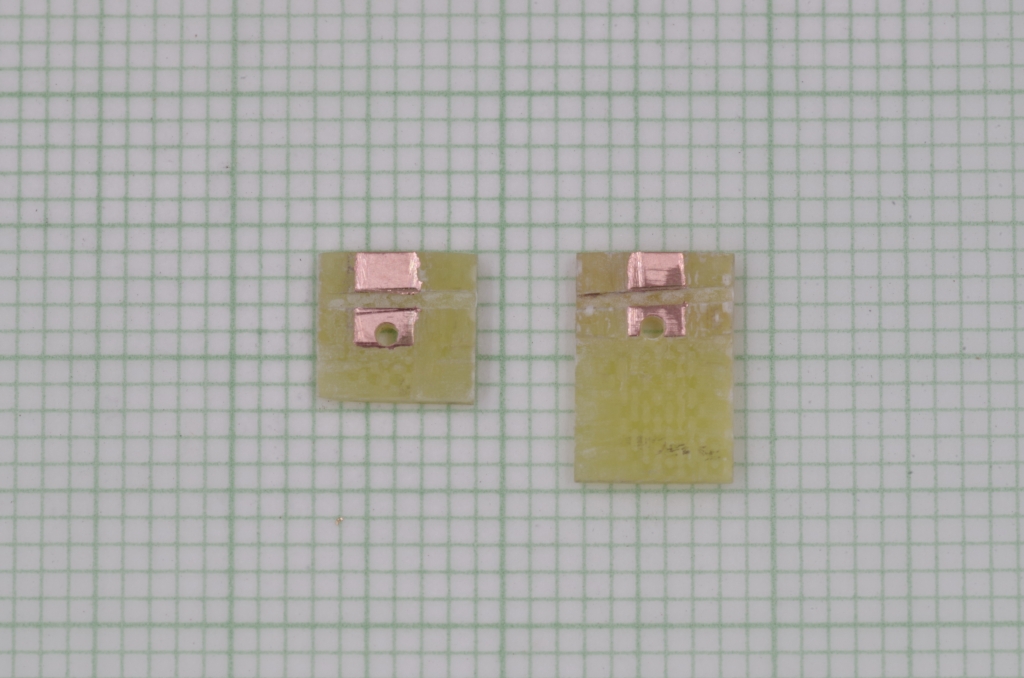

Auch für die LEDs habe ich ein Stück Epoxydplatine benutzt.

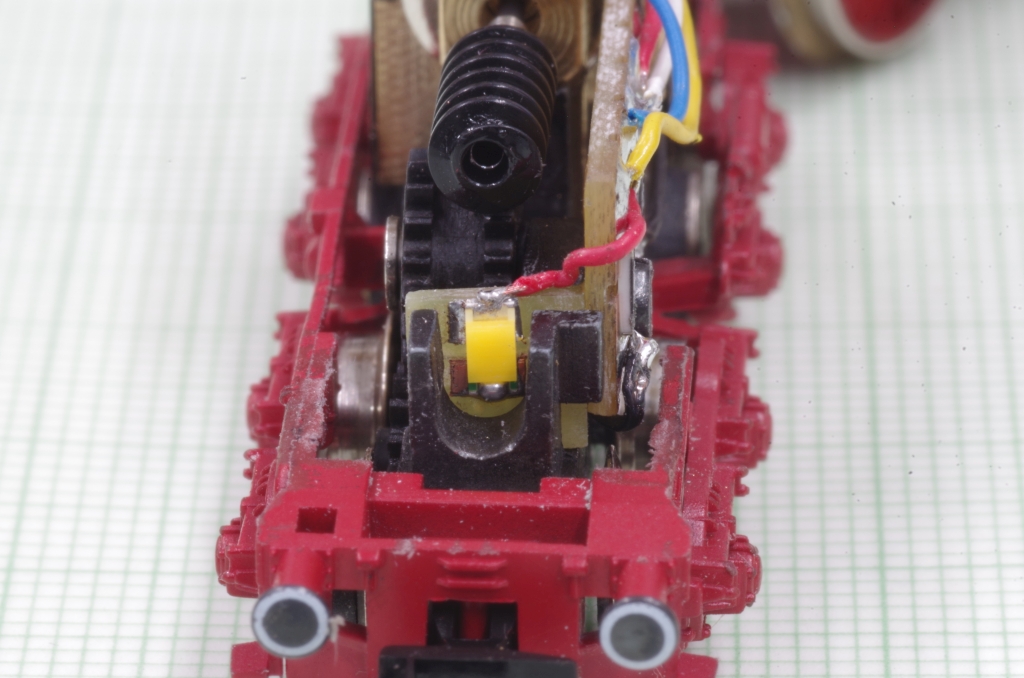

Im Wannentender wird es rechtwinkelig an die große Platine geklebt.

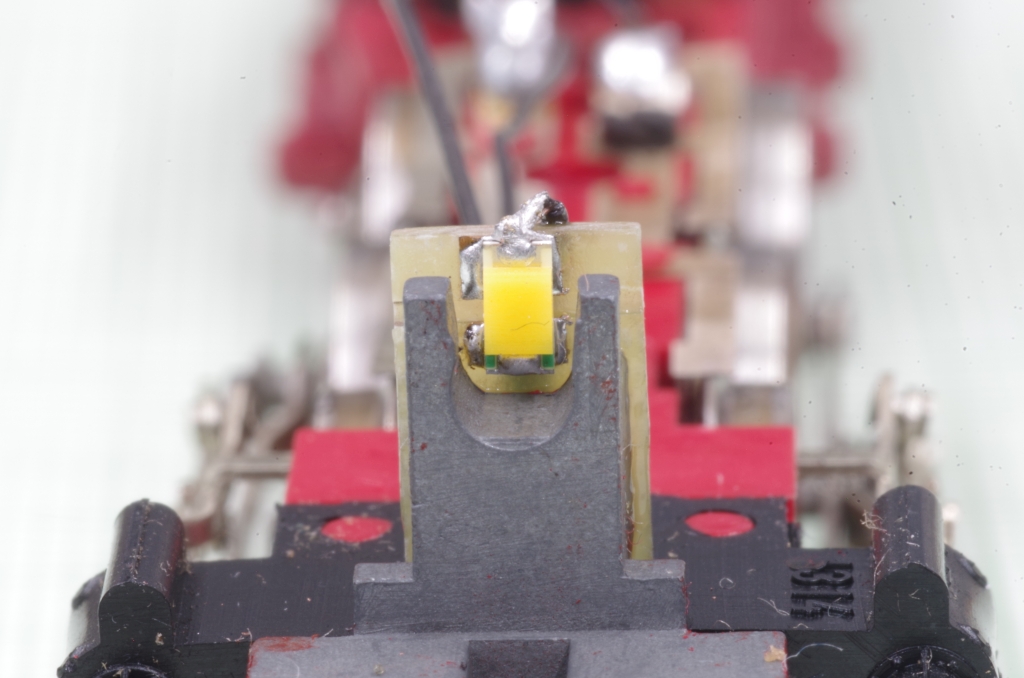

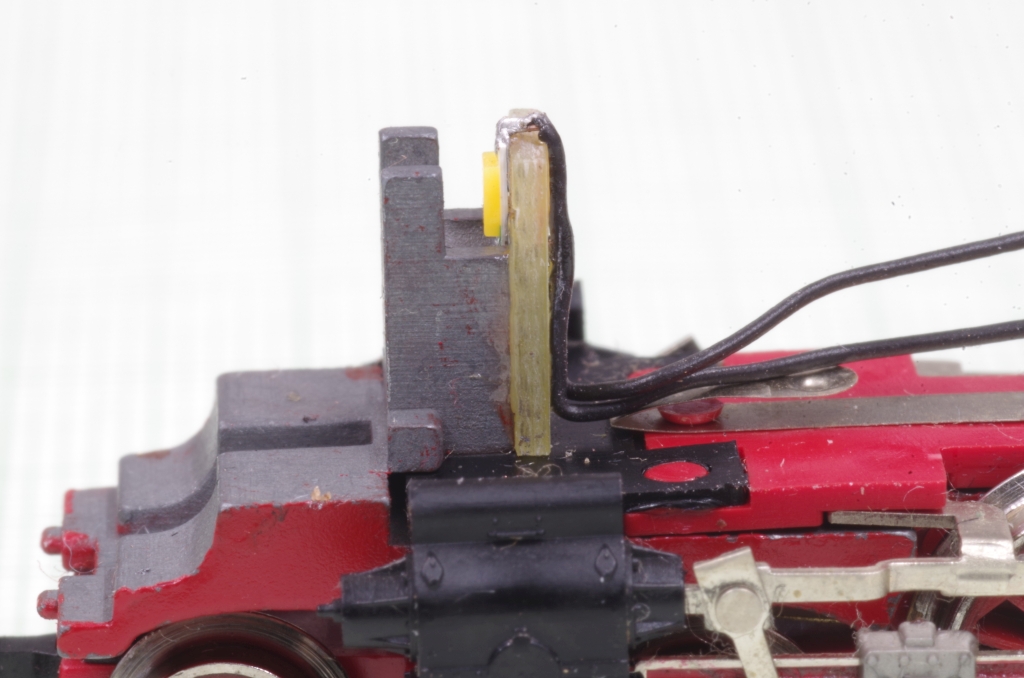

In der Lok habe ich es an den Halter der Glühbirne geklebt.

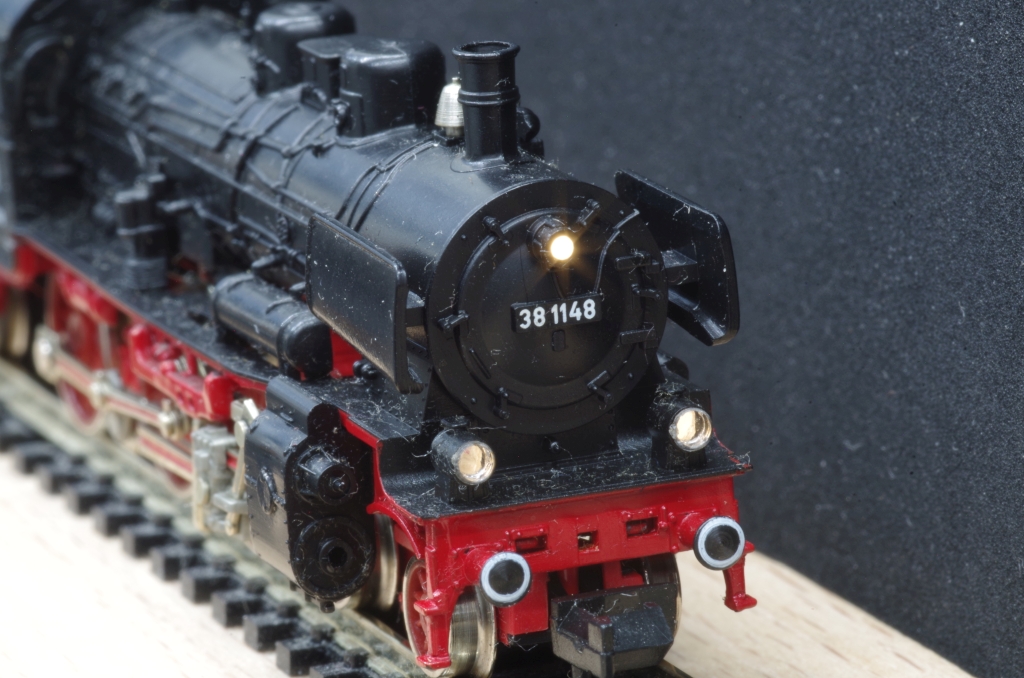

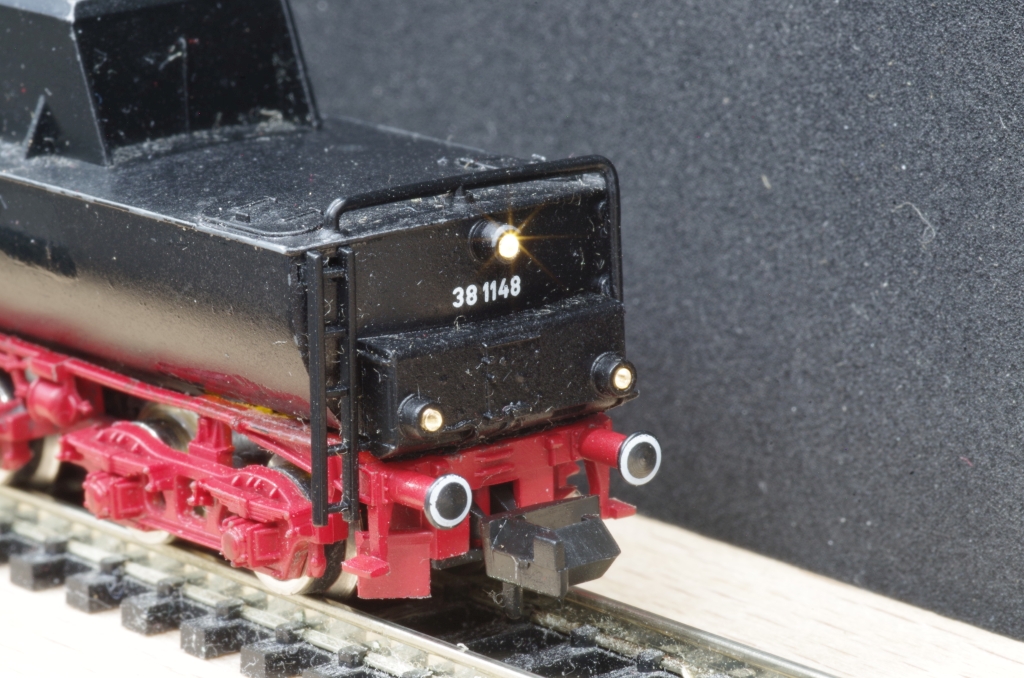

Hier das Endergebnis :
