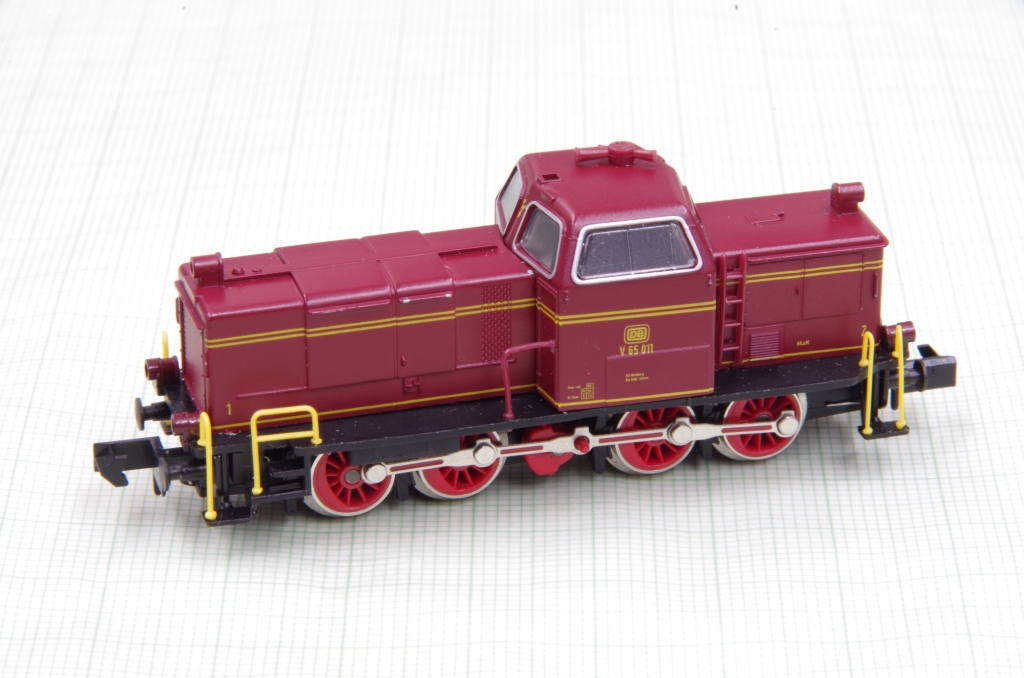

Arnold V65

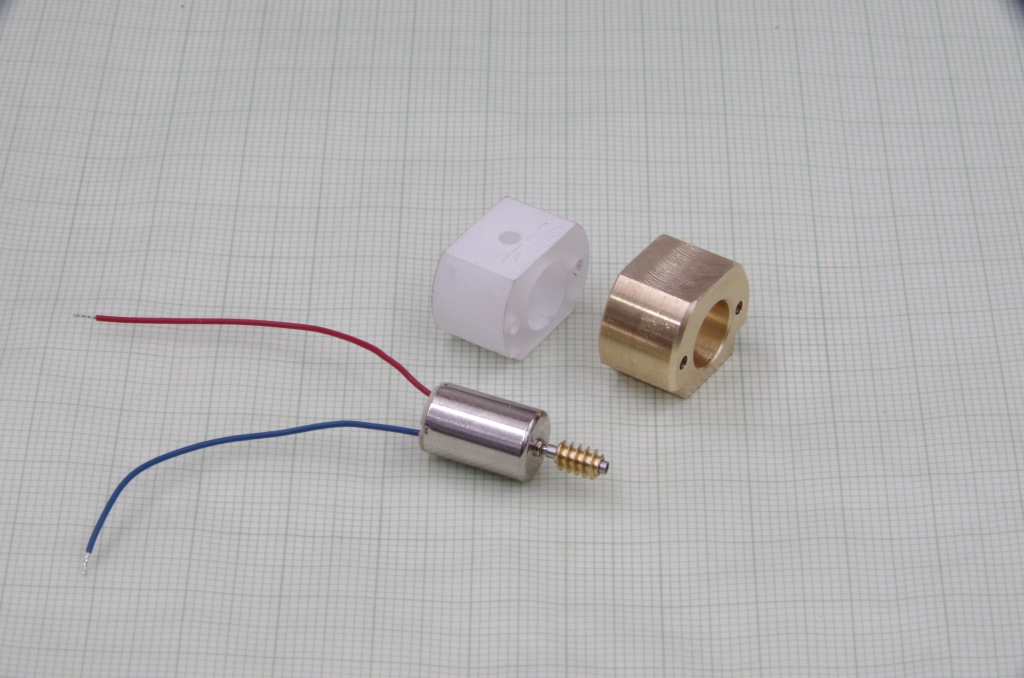

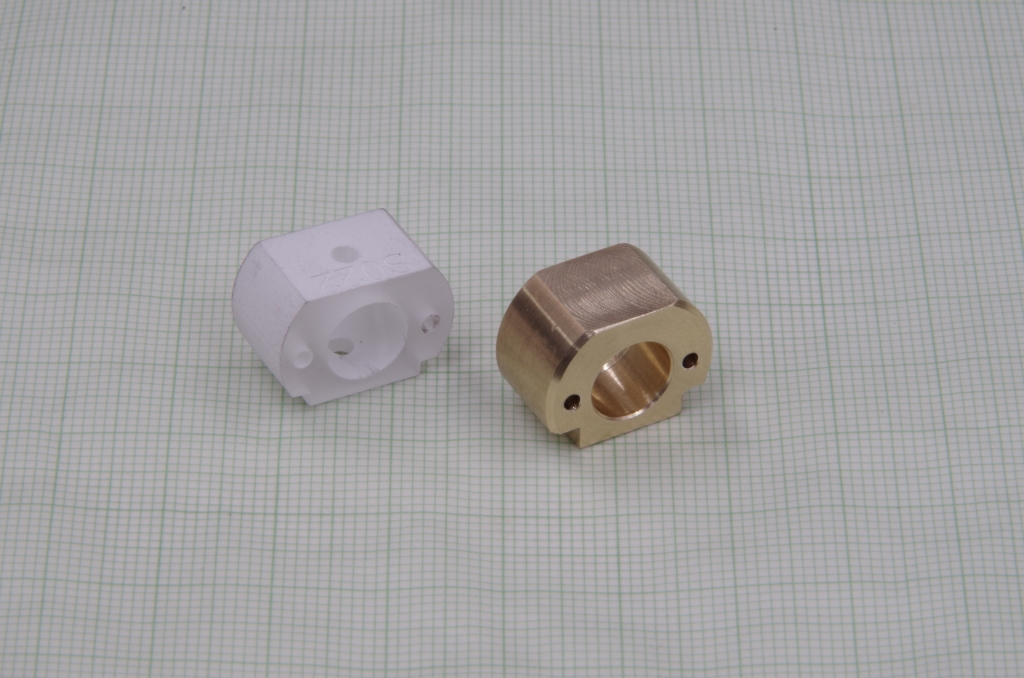

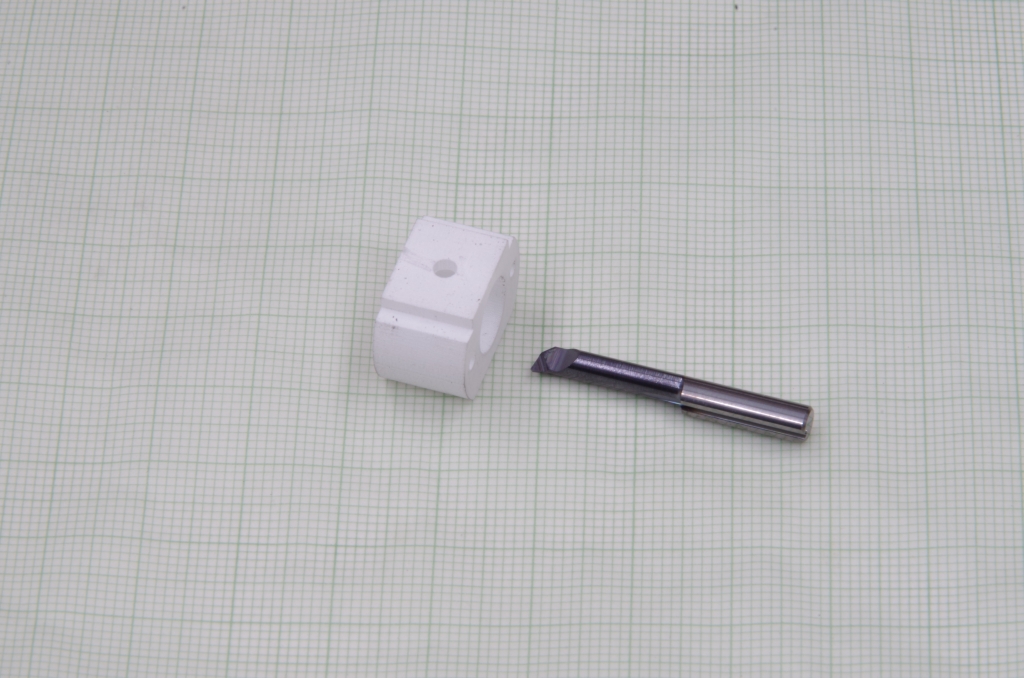

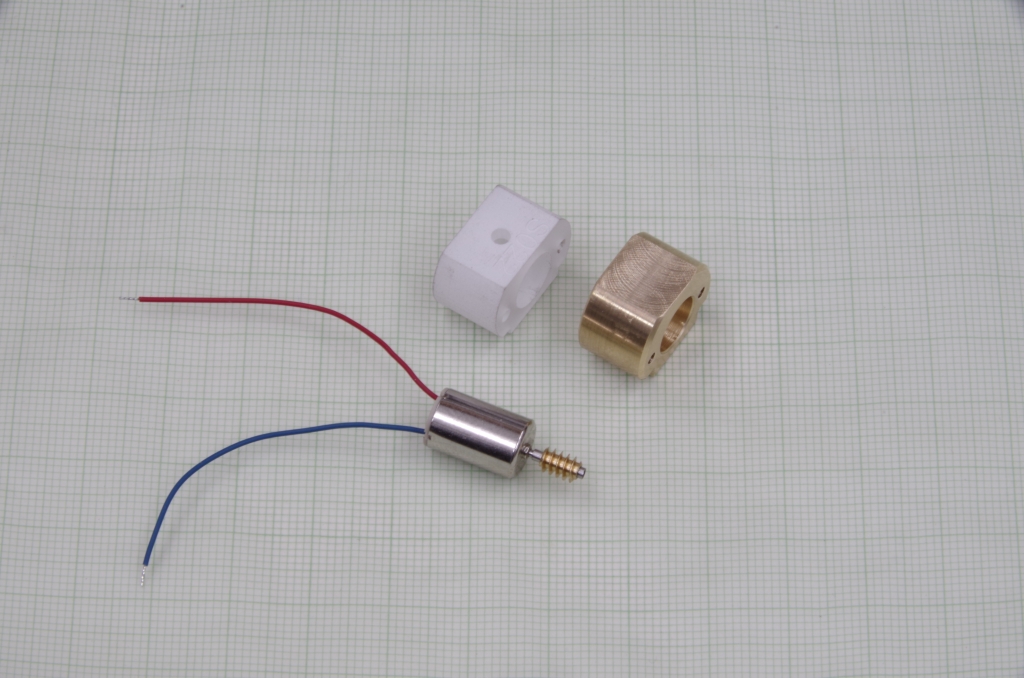

Letztens hatte ich mir eine Arnold V65 bei EBAY gekauft. Diese wollte ich mal mit einem GAM und Decoder ausrüsten. Ich habe mir dann bei DM-Toys den GAM Umbausatz EU_NA006G und zum Ausprobieren den Decoder PD10MU gekauft (sonst verbaue ich Selectrix Decoder). Was mir beim Umbausatz nicht so gut gefallen hat: der Motor hat einen Durchmesser von etwas mehr als 8,1mm der gedruckte Motorhalter aber einen Innendurchmesser von 8,3mm. Der Motor schlackert also ziemlich im Halter. Man hätte jetzt natürlich ein Stück Papier um den Motor legen können, um den Spalt zu füllen. Ich habe mich aber entschlossen den Motorhalter aus Messing zu machen, dadurch bekommt die Lok auch mehr Gewicht. Also ein Stück Messing Rundmaterial genommen und passend bearbeitet. Das Poblem hierbei war der Motordurchmesser, er ist etwas größer als 8,1mm. Zum Glück hatte ich einen kleinen Innendrehmeißel, mit dem ich eine 8,1mm Bohrung passend für den Motor etwas vergrößern konnte.

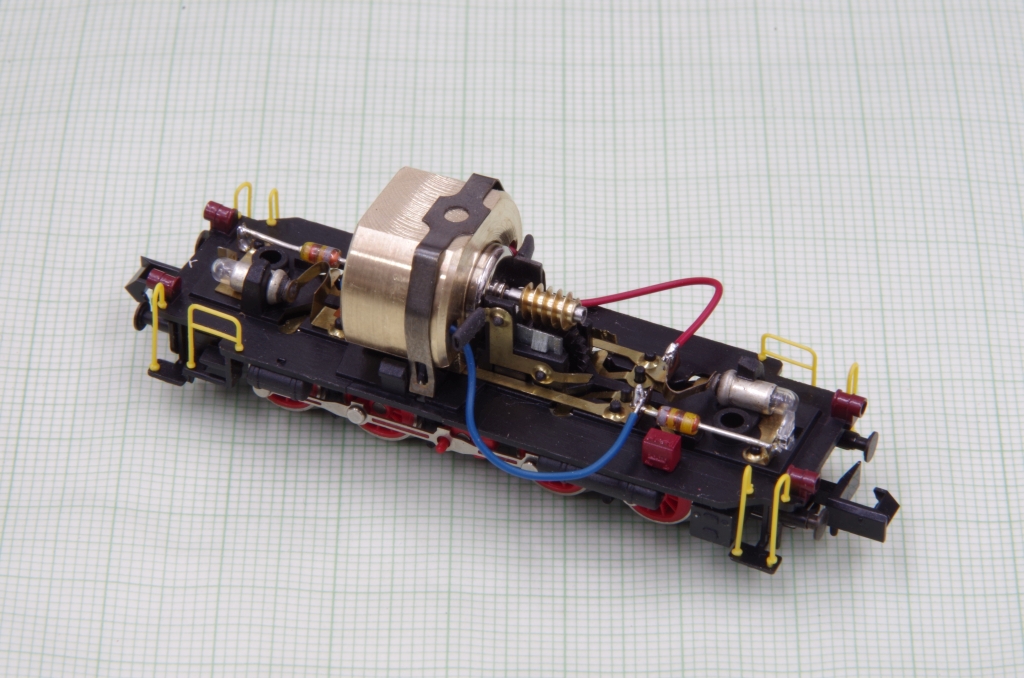

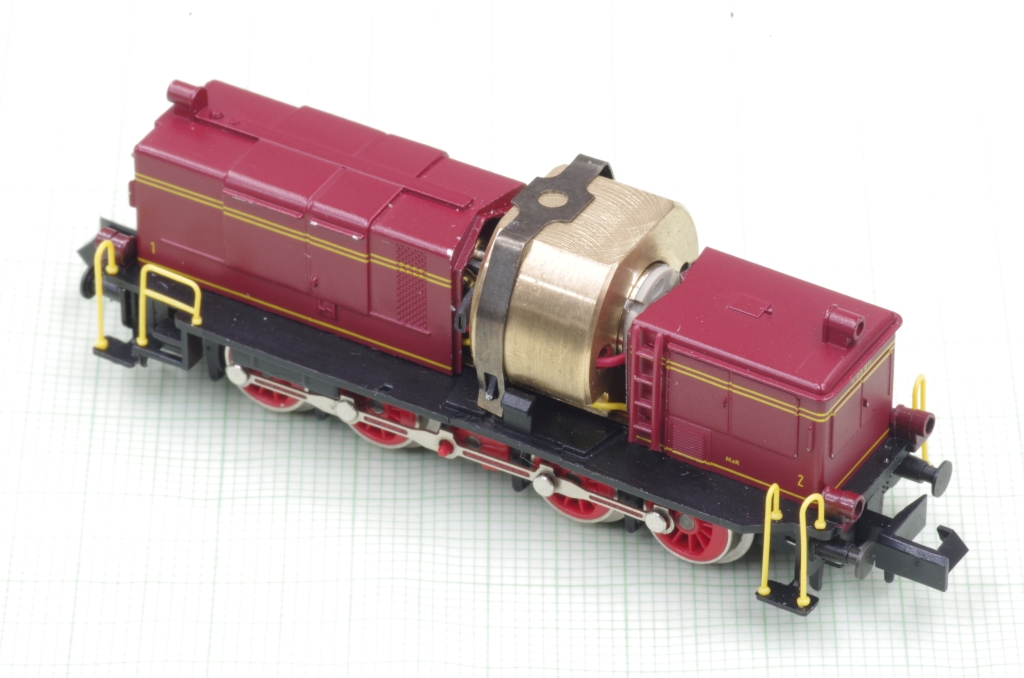

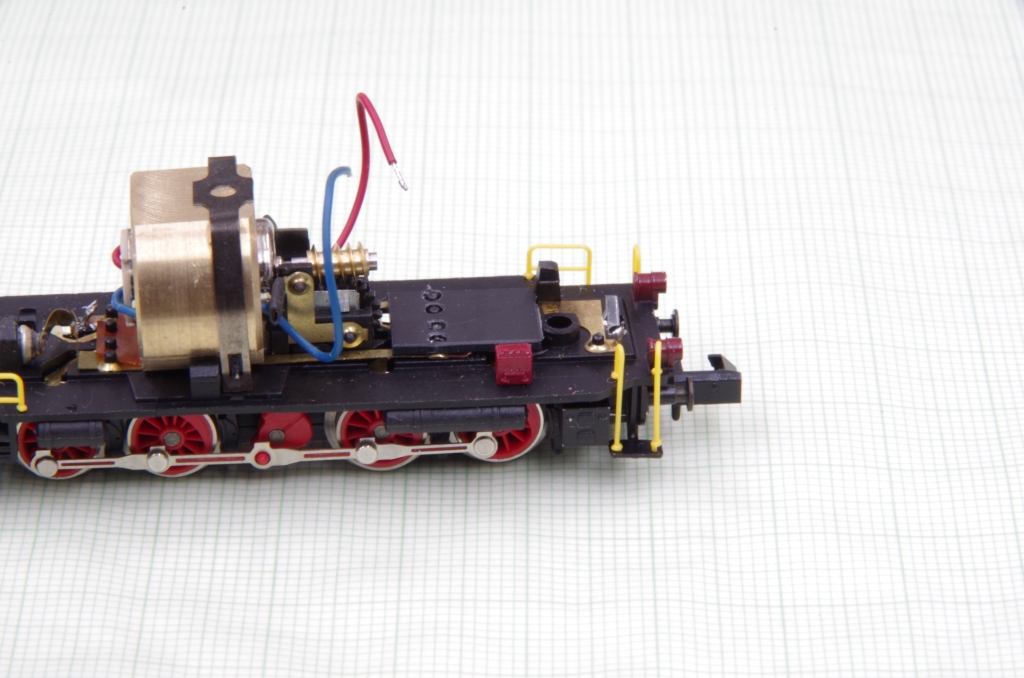

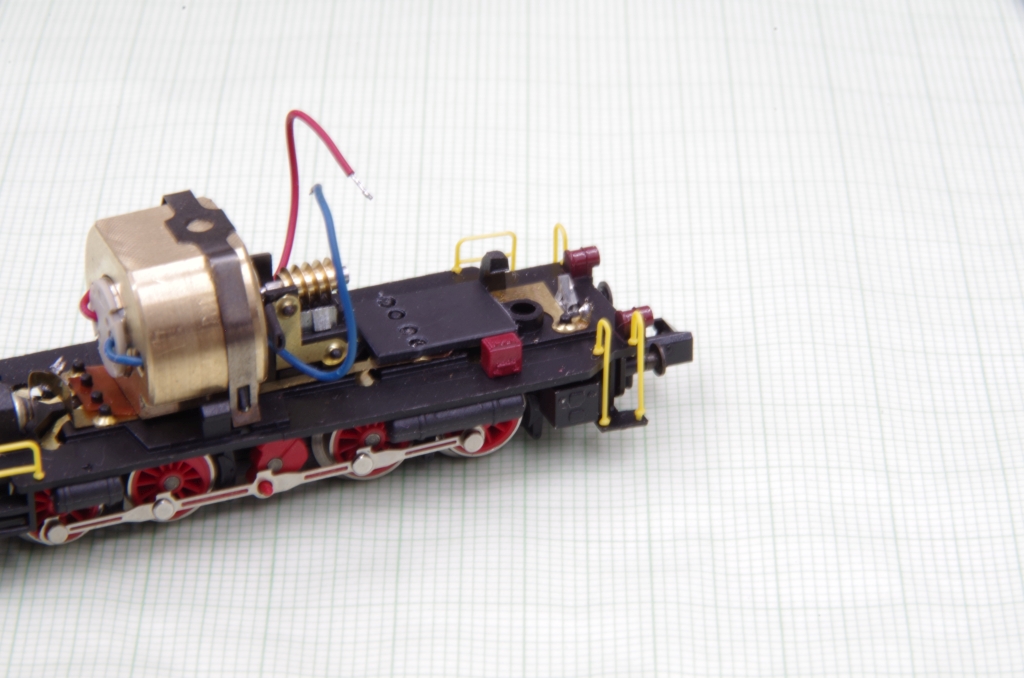

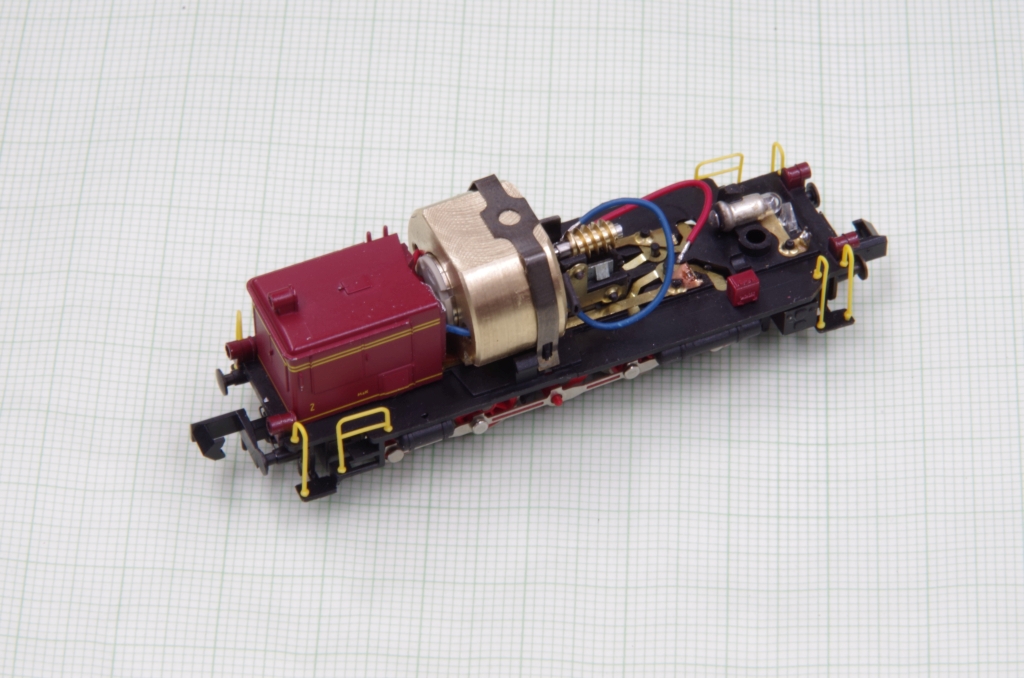

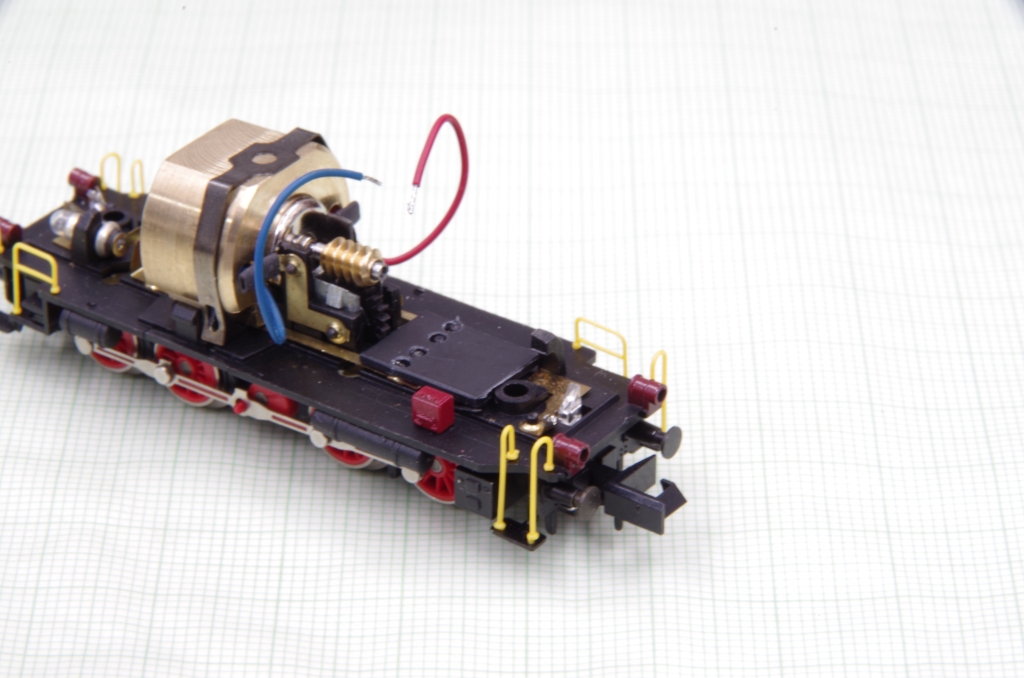

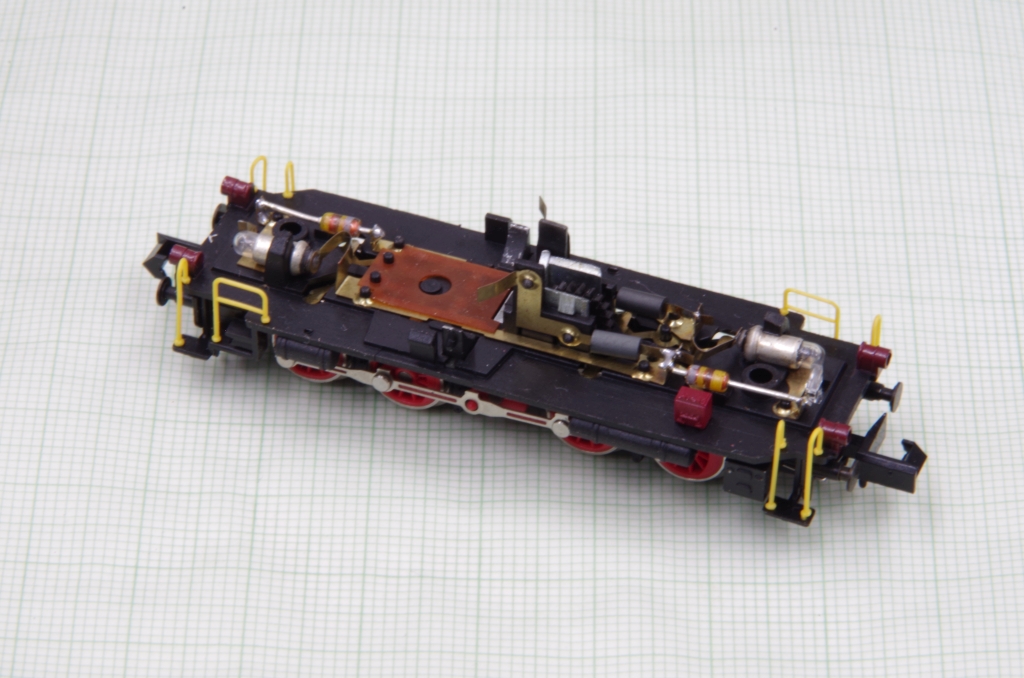

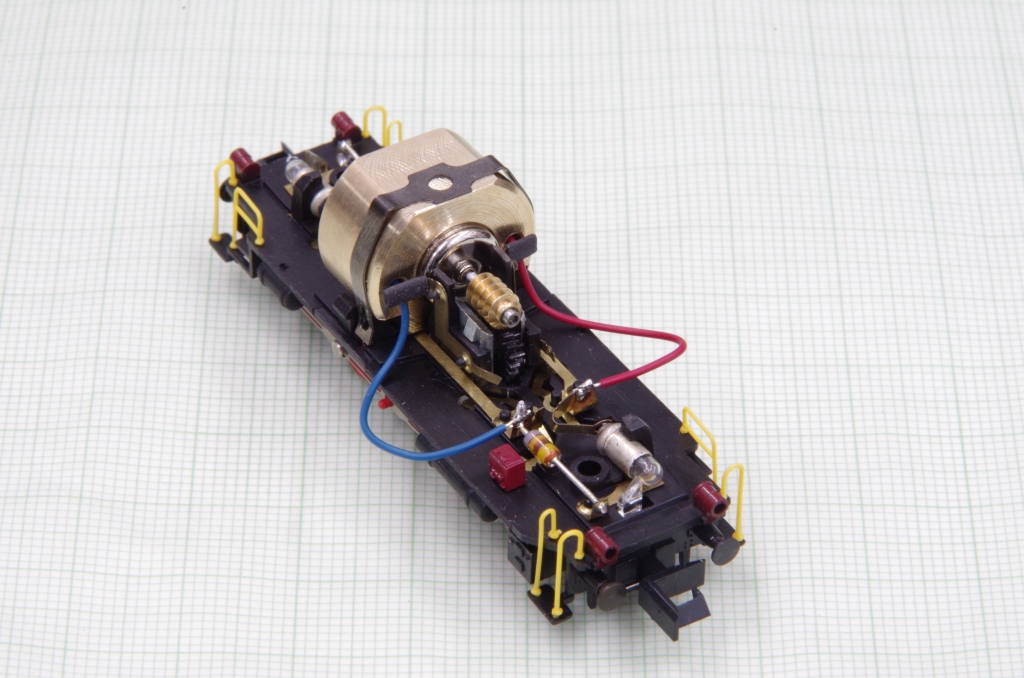

Nach Entfernung des Gehäuses erfolgte eine erste Probe ob der Motor paßt.

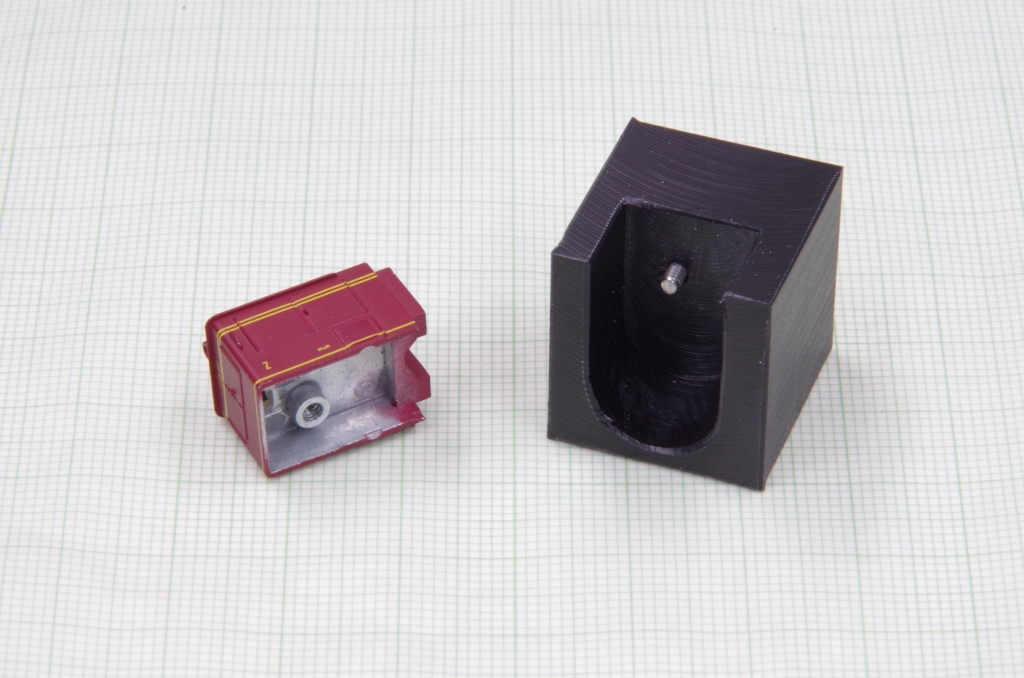

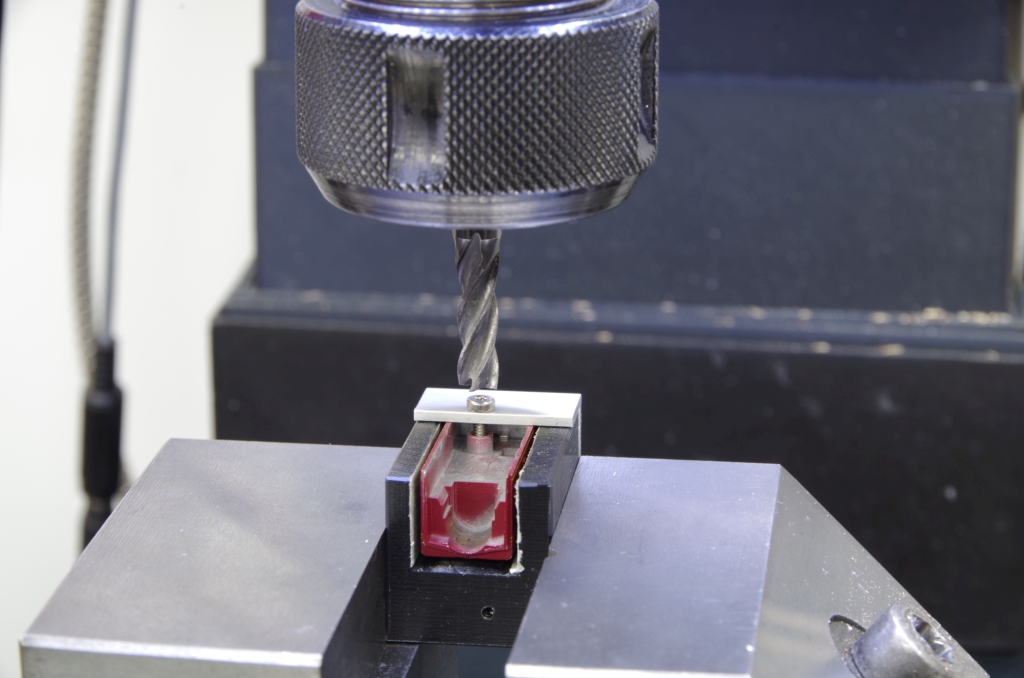

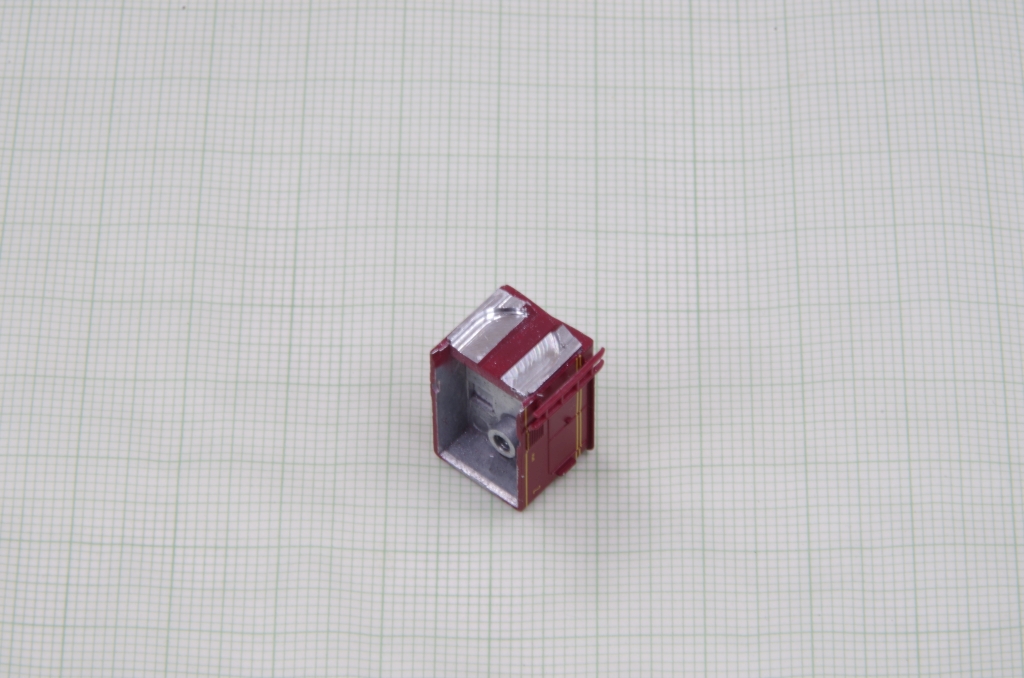

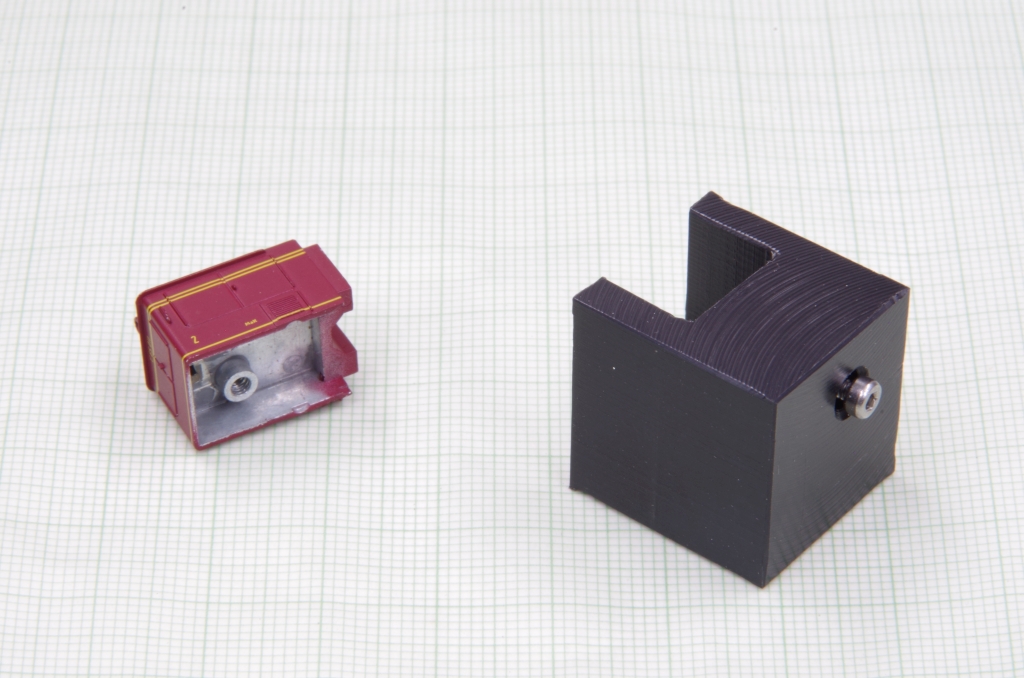

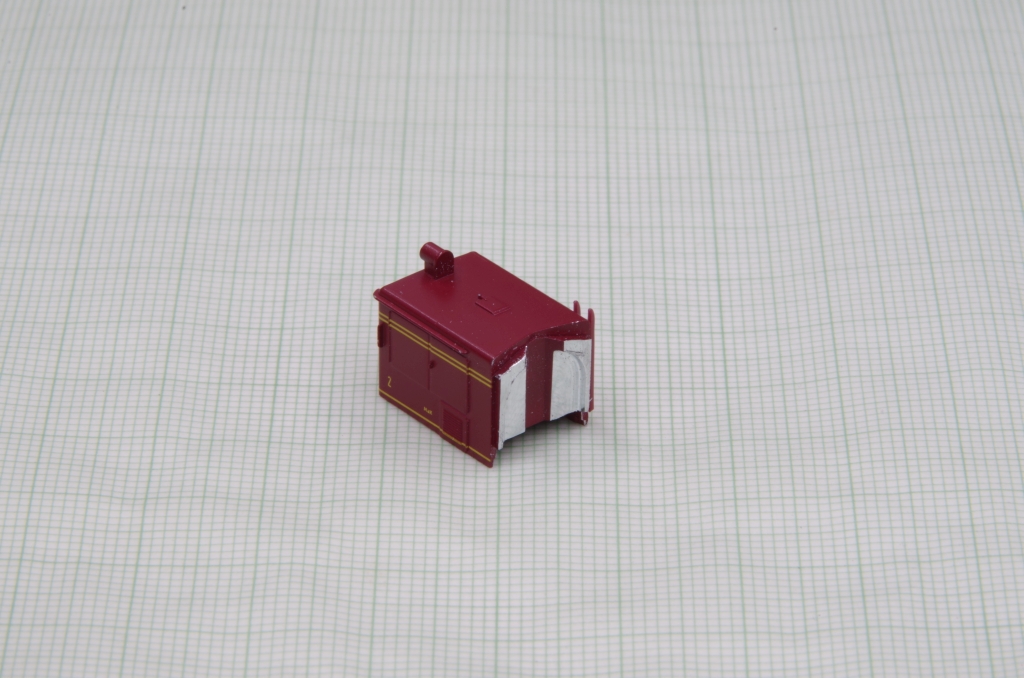

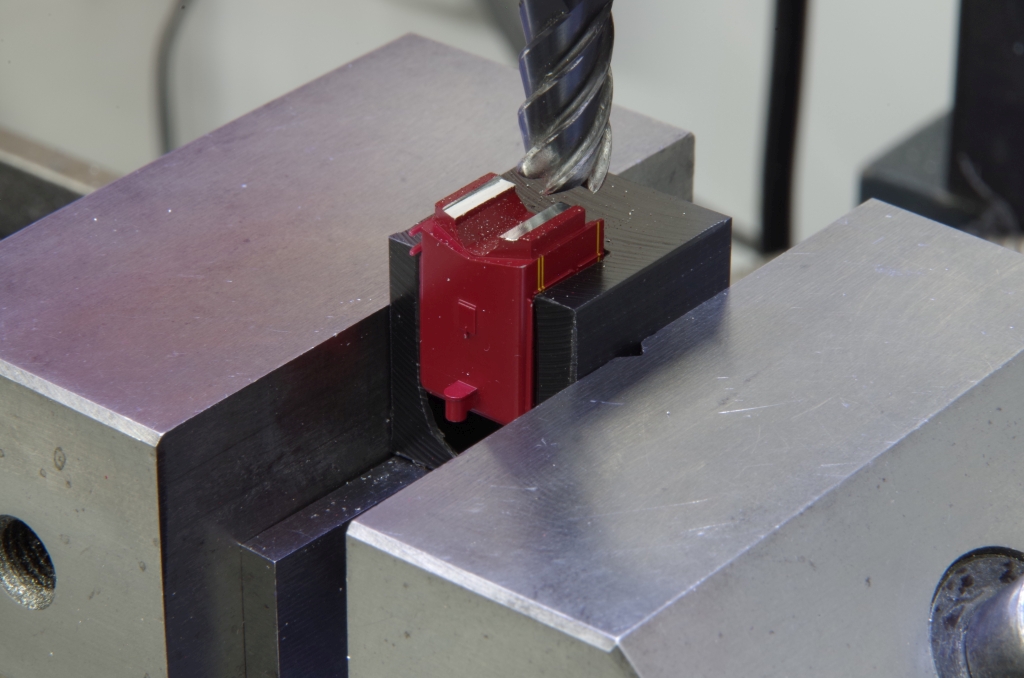

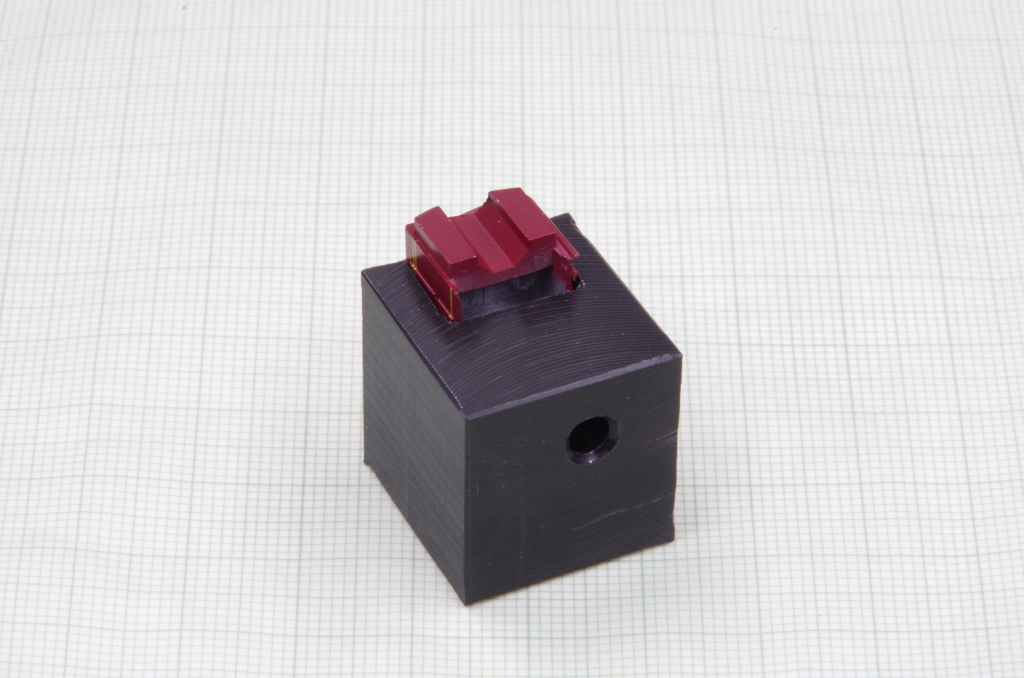

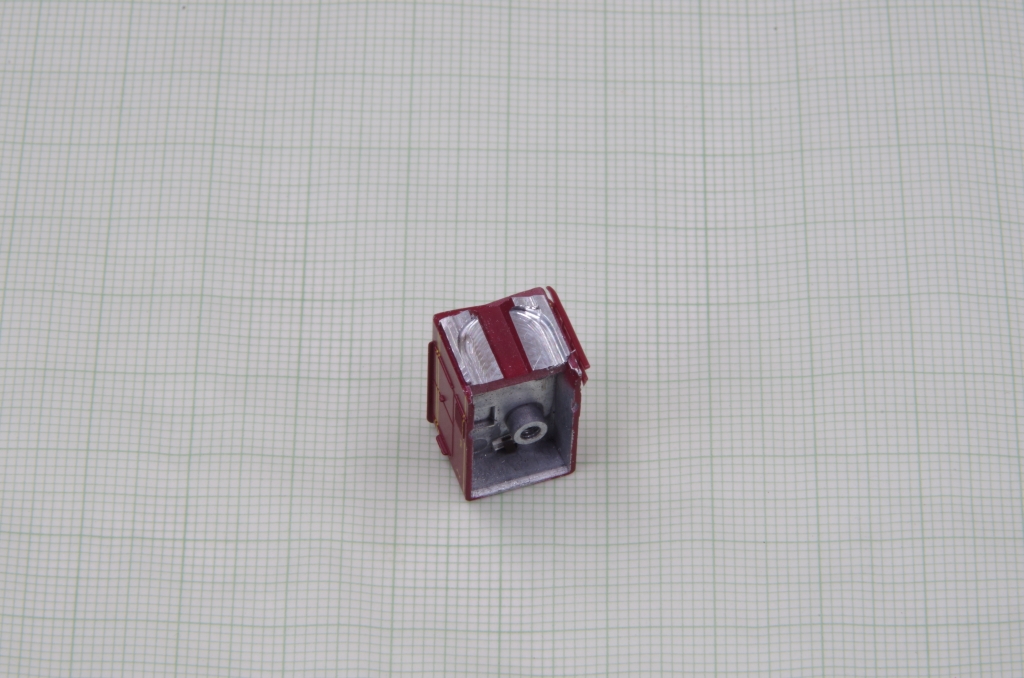

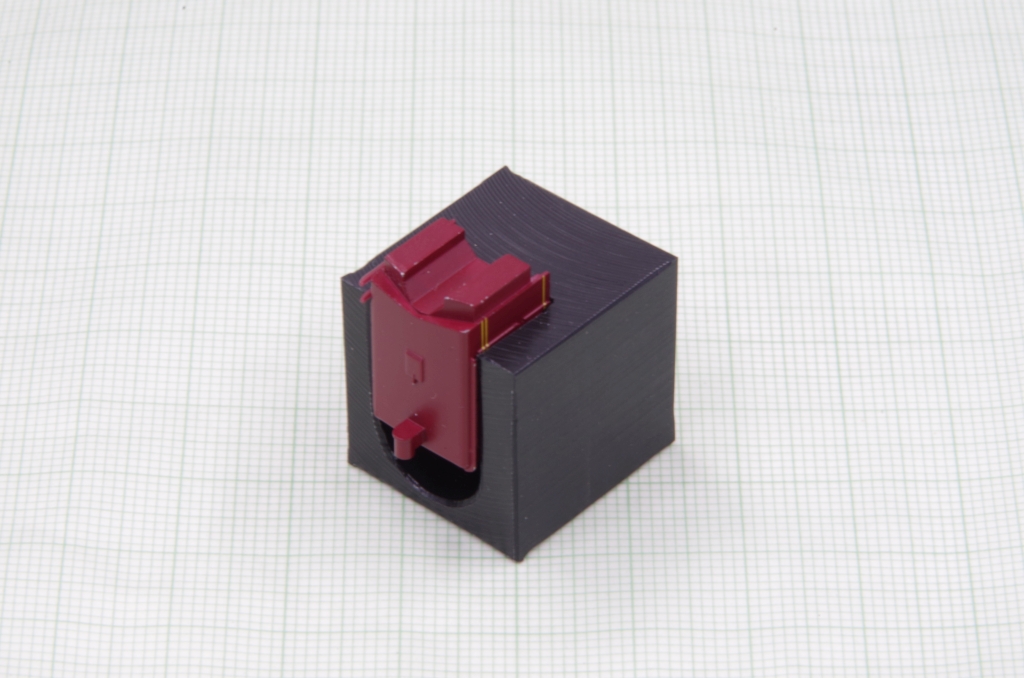

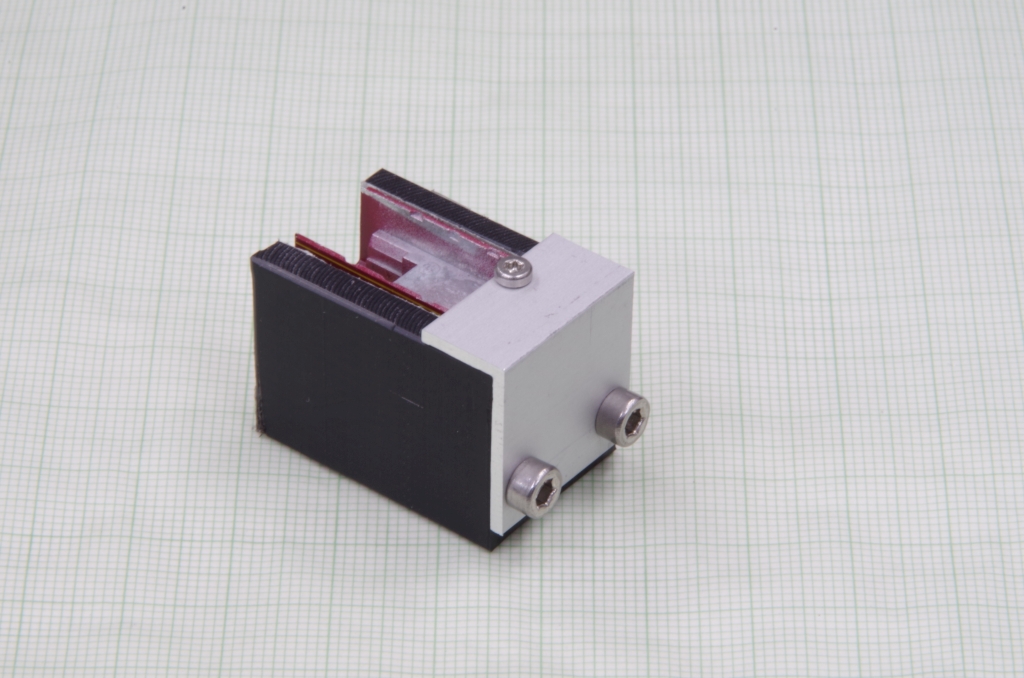

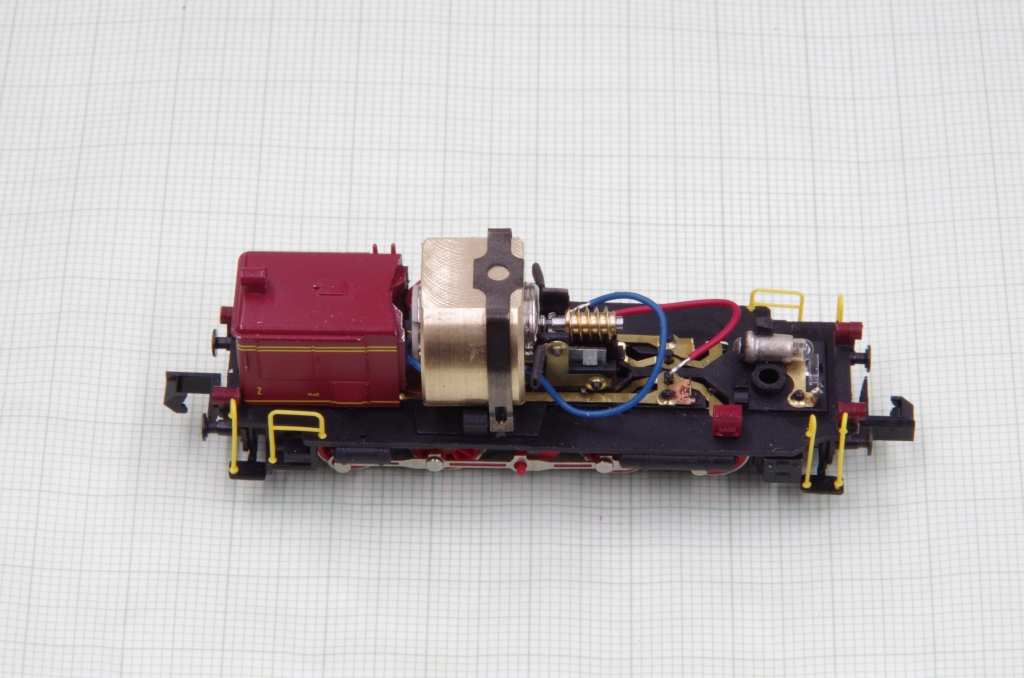

Am kurzen Vorbau musste noch etwas Material weggefräst werden. Um den Vorbau einspannen zu können habe ich aus POM einen Halter gemacht, in den ich den Vorbau zur Bearbeitung einschrauben konnte.

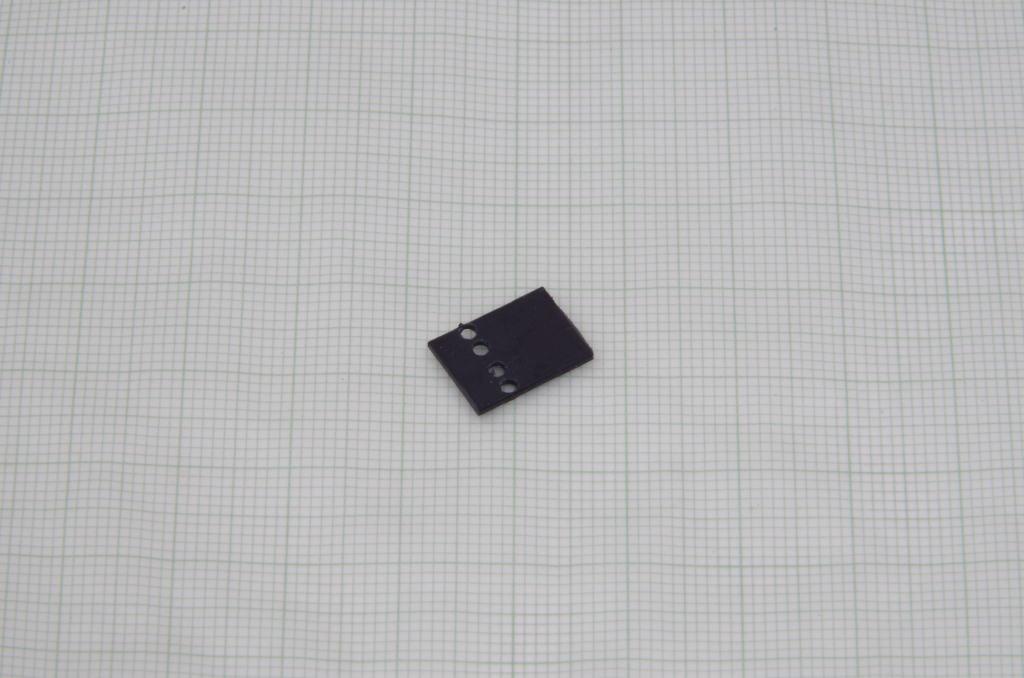

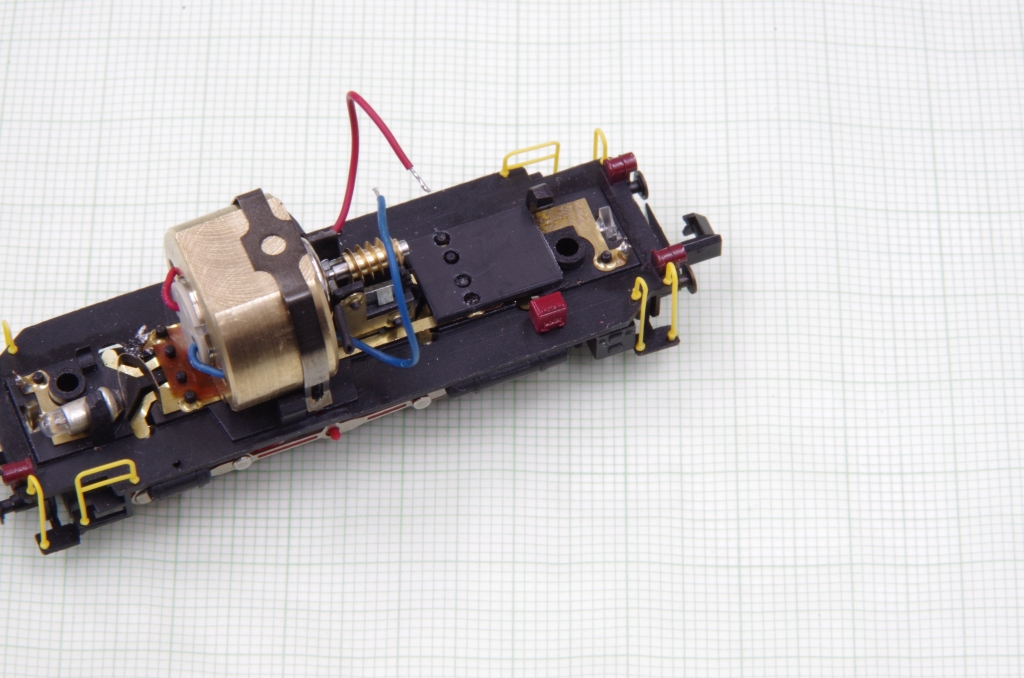

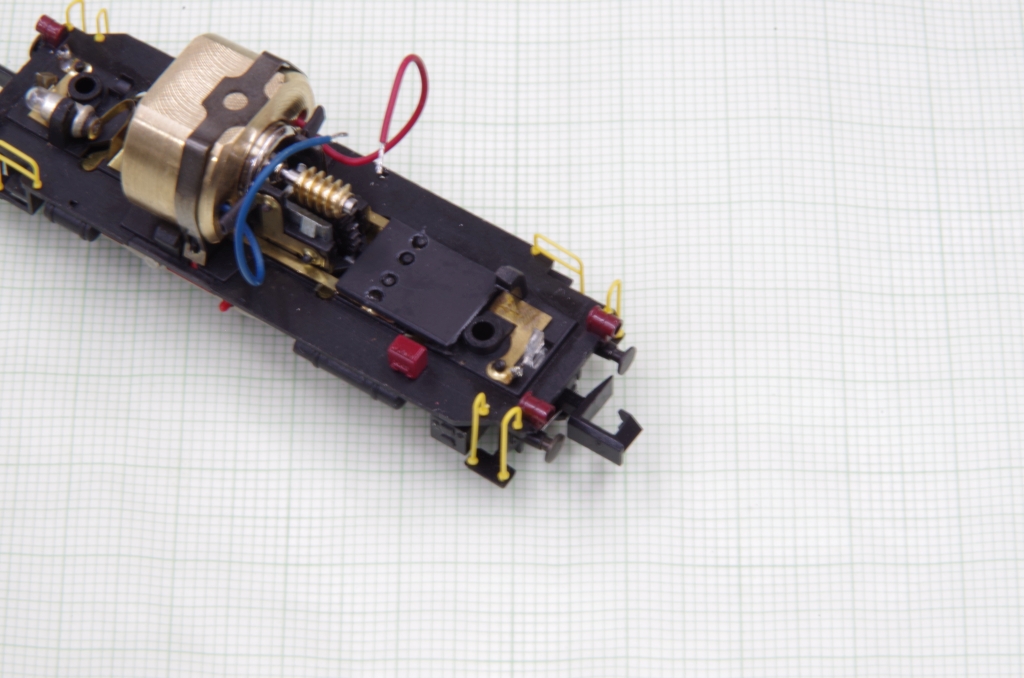

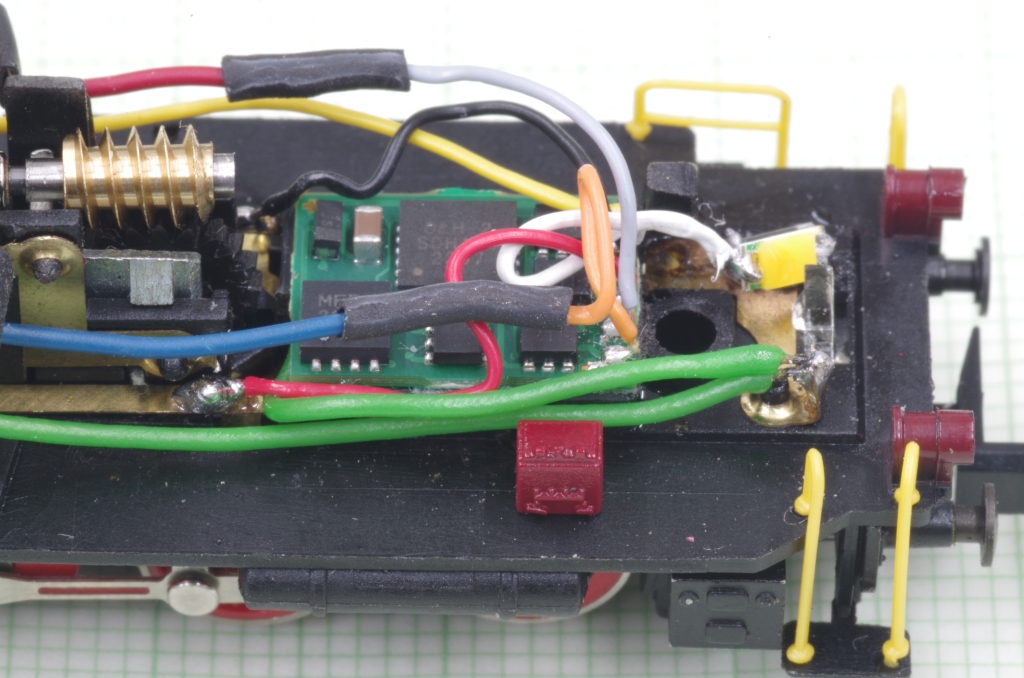

Um den Decoder zu montieren (doppelseitiges Klebeband) habe ich aus einem Stück Kunststoff eine kleine Platte gemacht und in die Lok geklebt.

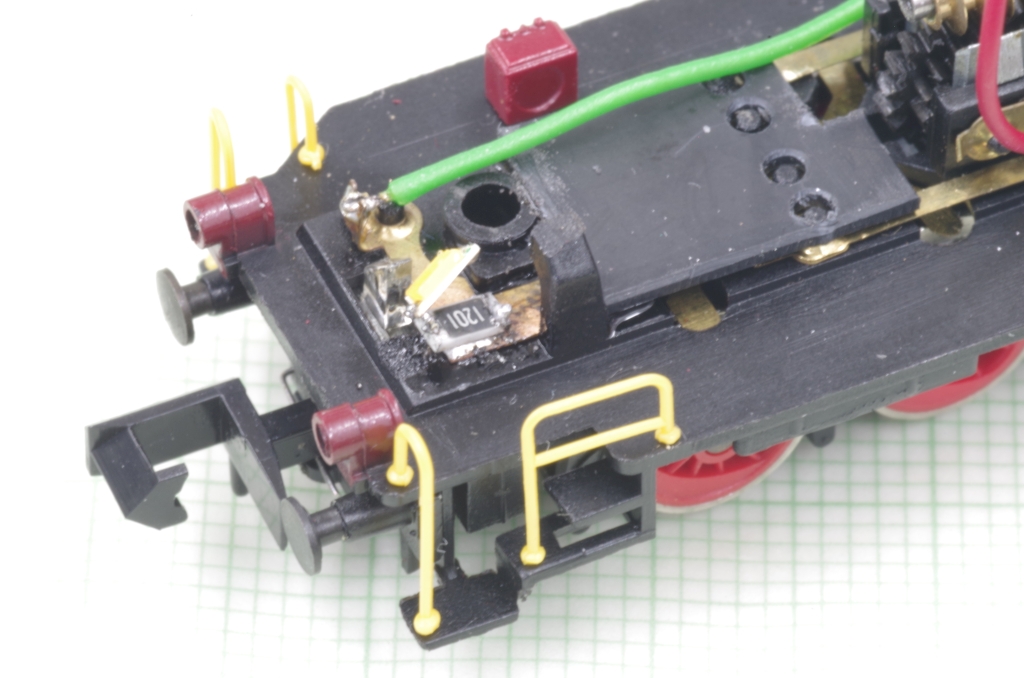

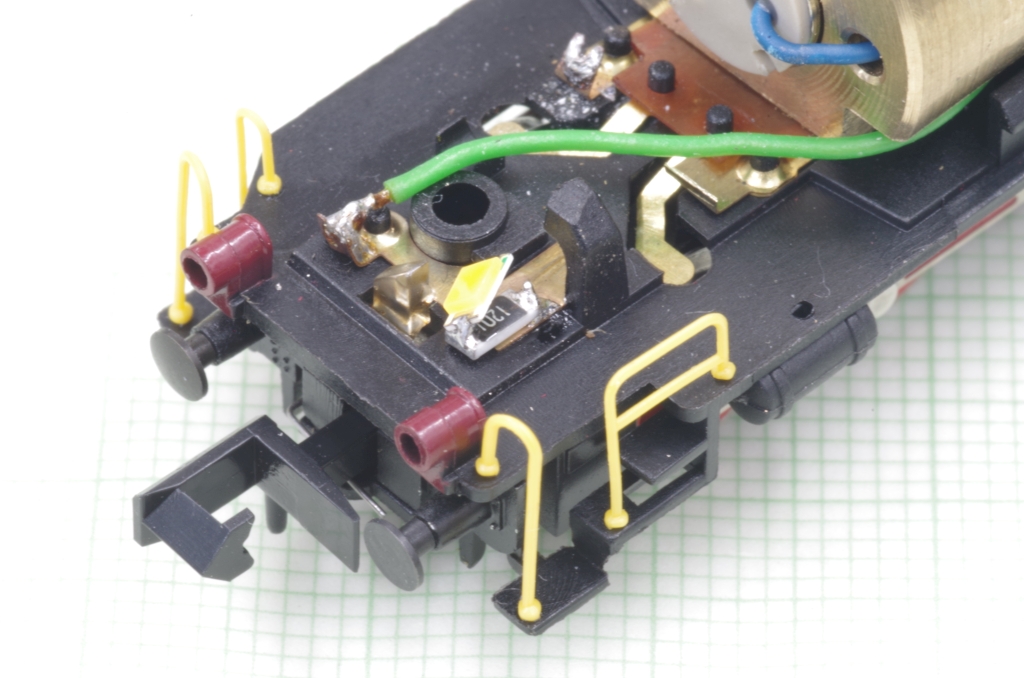

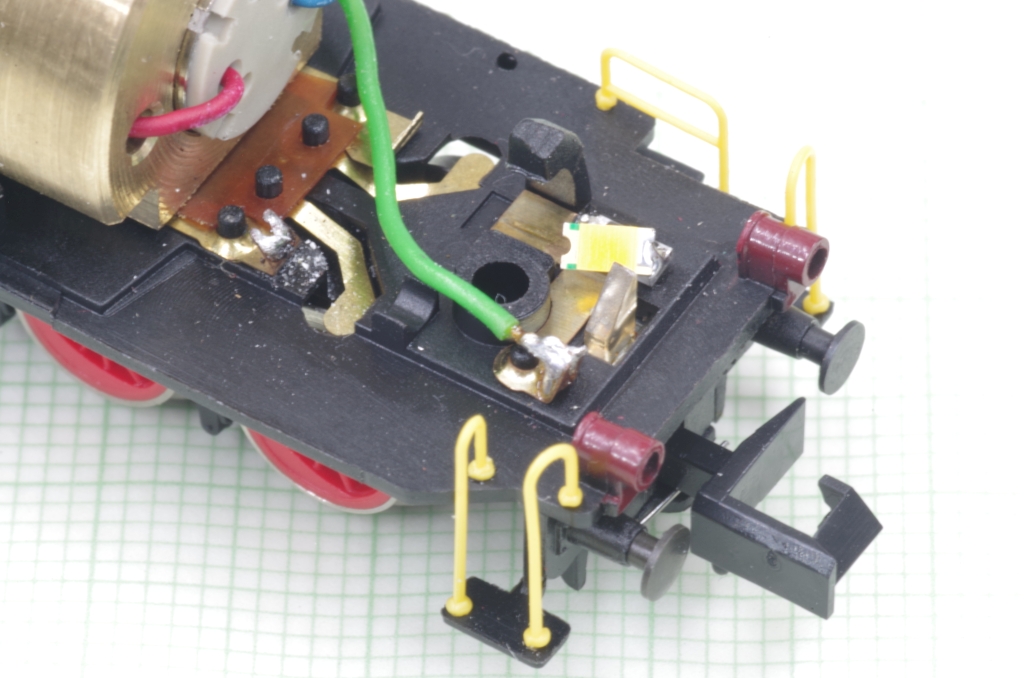

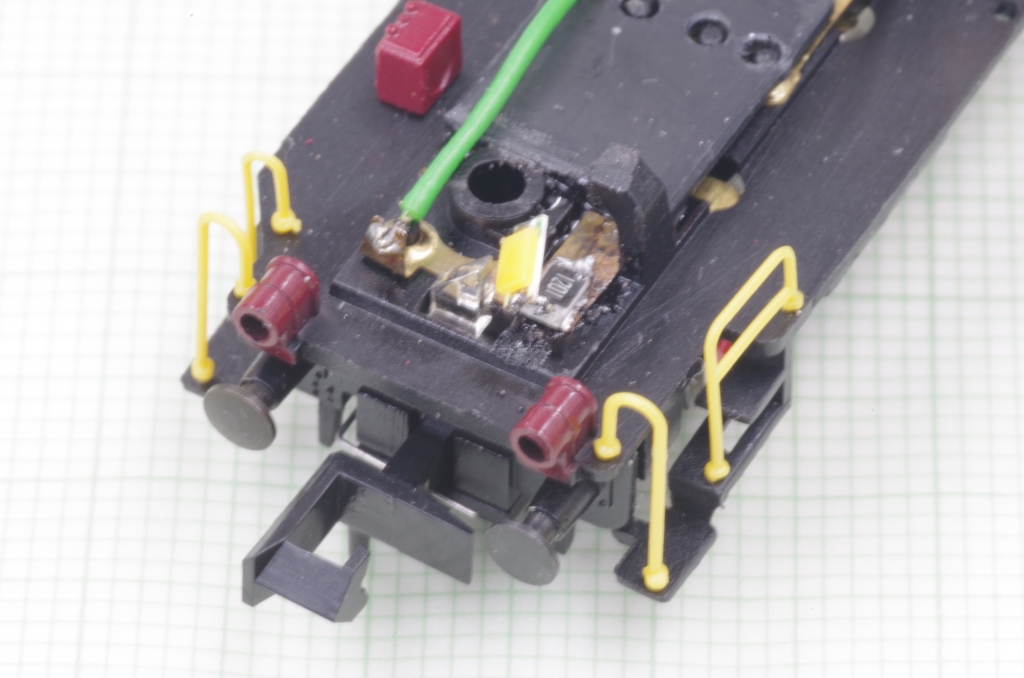

Damit der Decoder von der Länge her passt, muß die Glühbirne raus. Also für die Beleuchtung vorne und hinten jeweils einen SMD Widerstand und eine SMD Leuchtdiode eingebaut. Die Leuchtdiode muß schräg angelötet werden, um in die Lichtleiter zu scheinen (in den Vorbauten sind oben auch Lichtleiter).

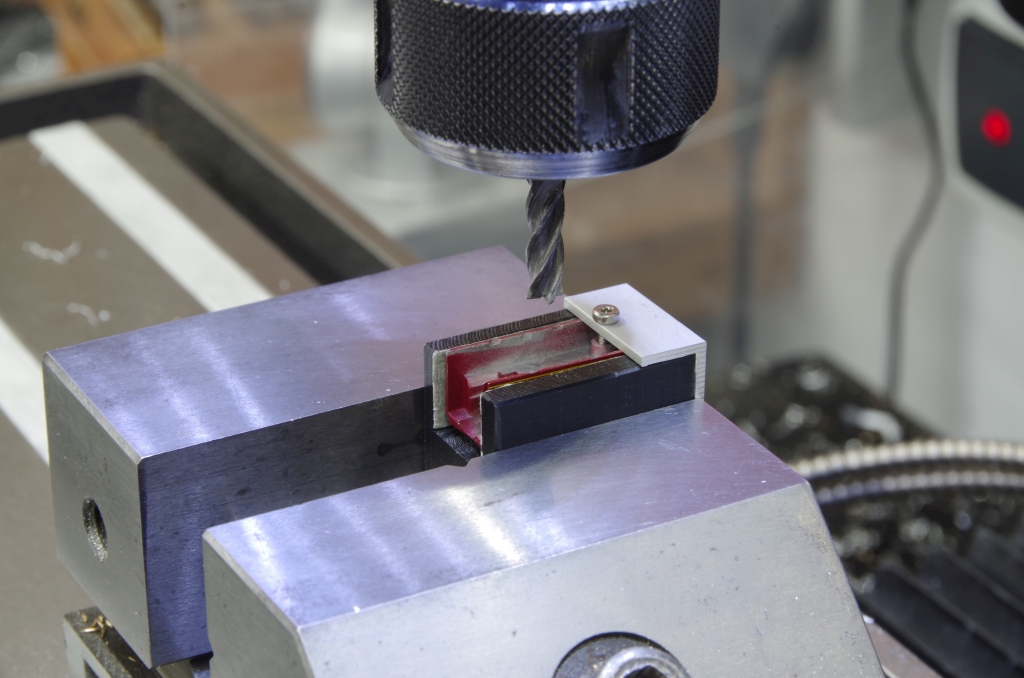

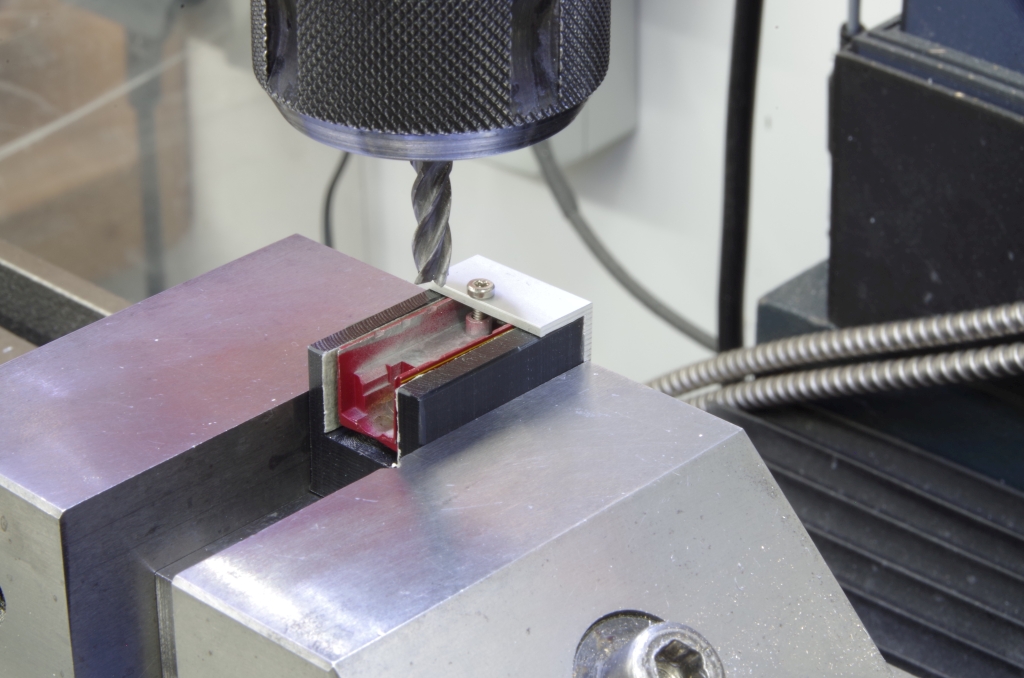

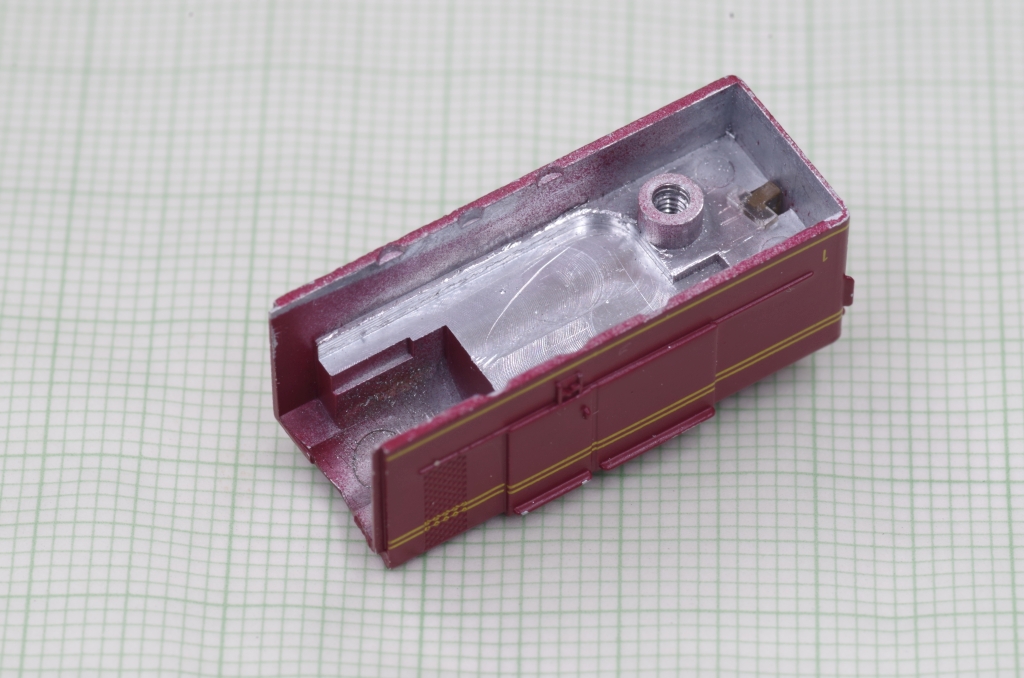

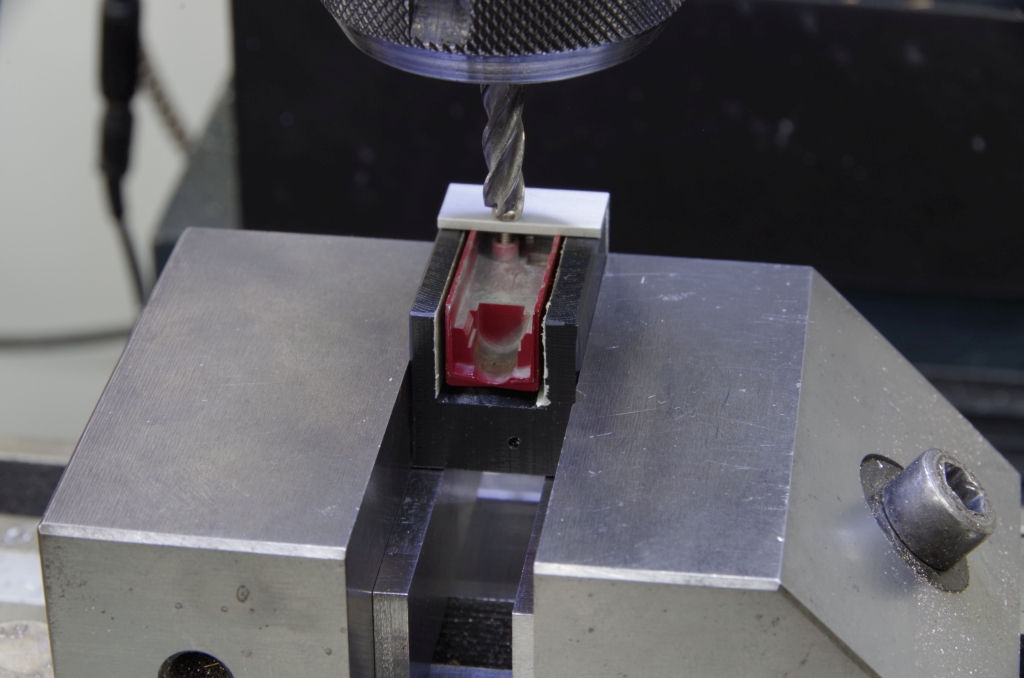

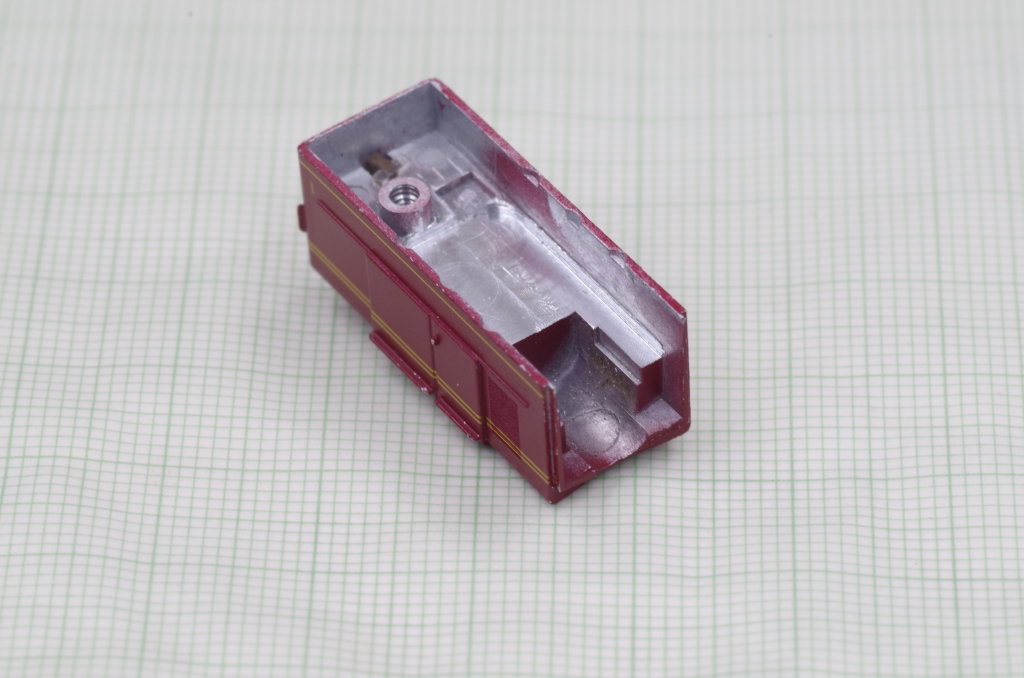

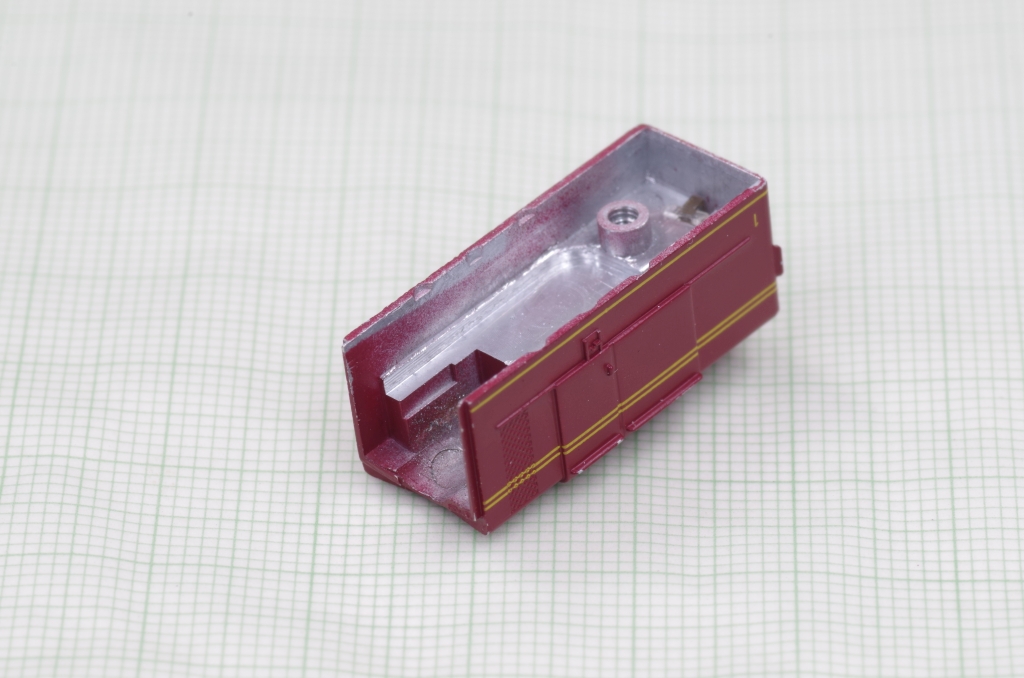

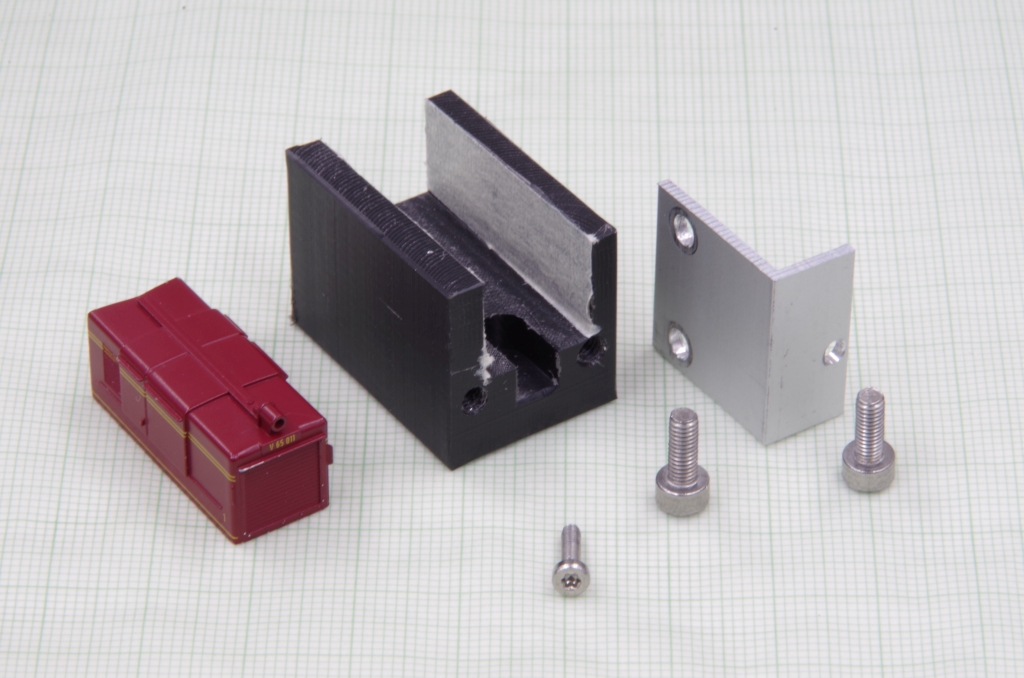

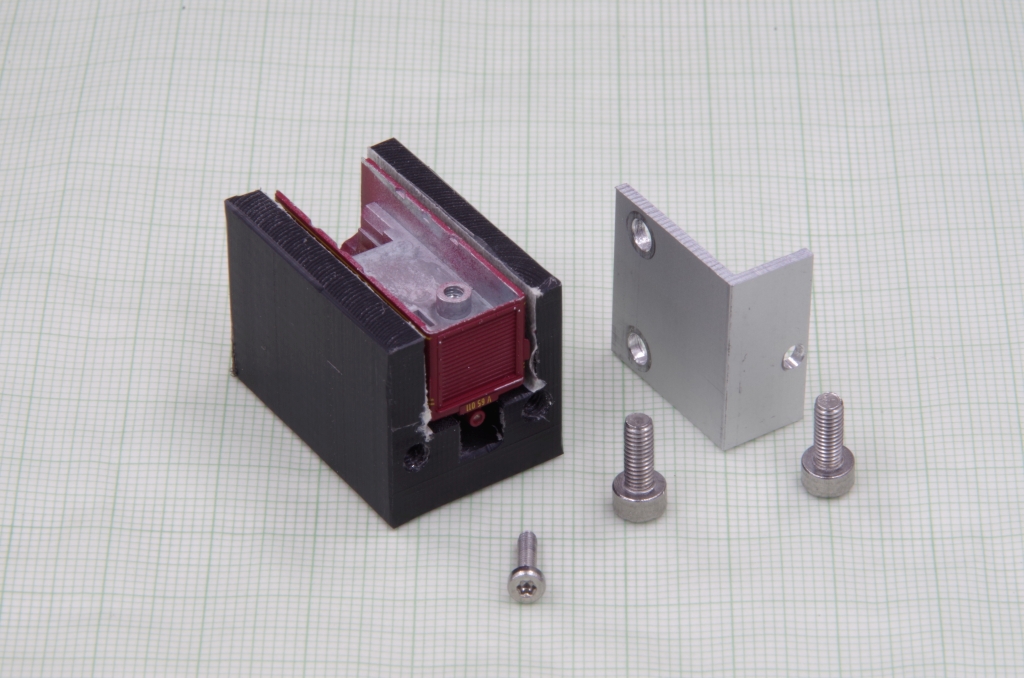

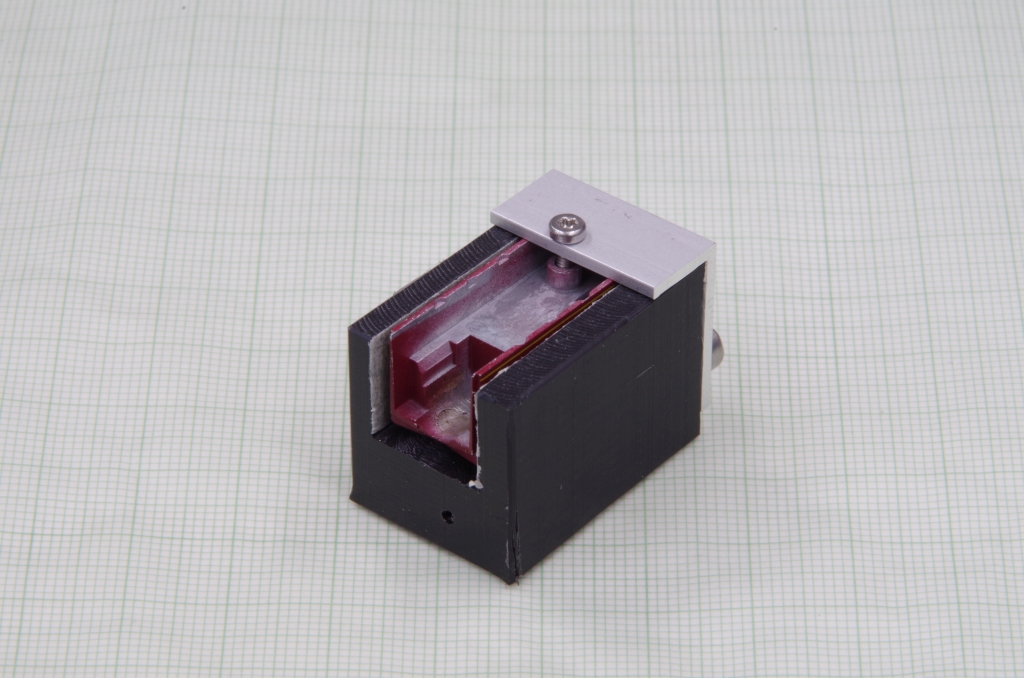

Im langen Vorbau mußte ich innen noch 1mm wegfräsen, damit von der Höhe her Decoder und Kabel passen. Auch dafür habe ich wieder einen Halter aus POM gemacht, um den Vorbau darin festzuschrauben.

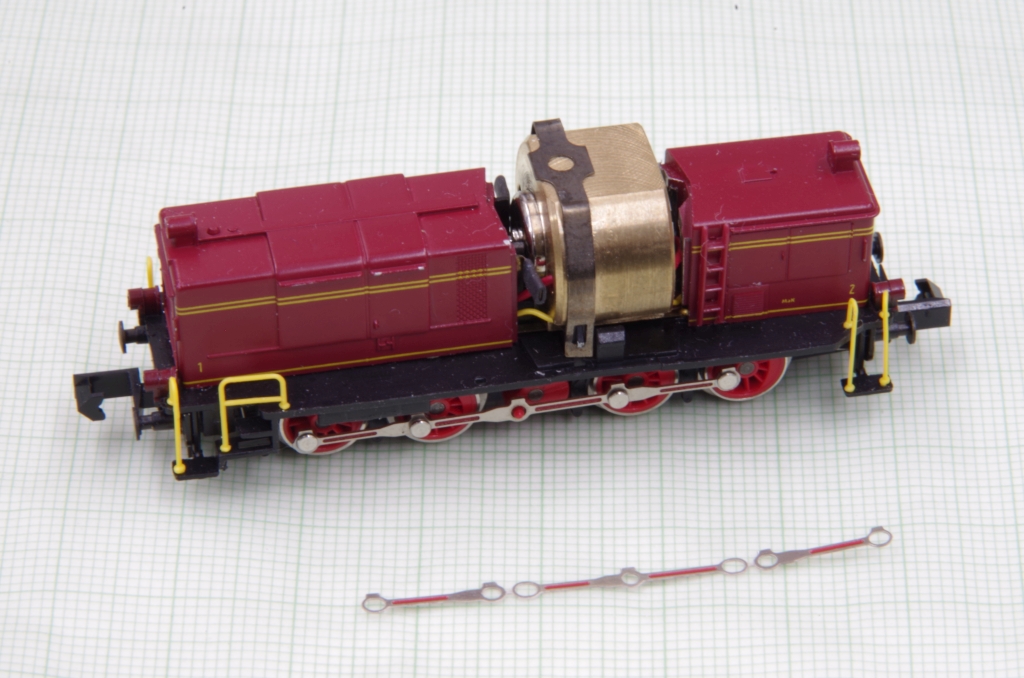

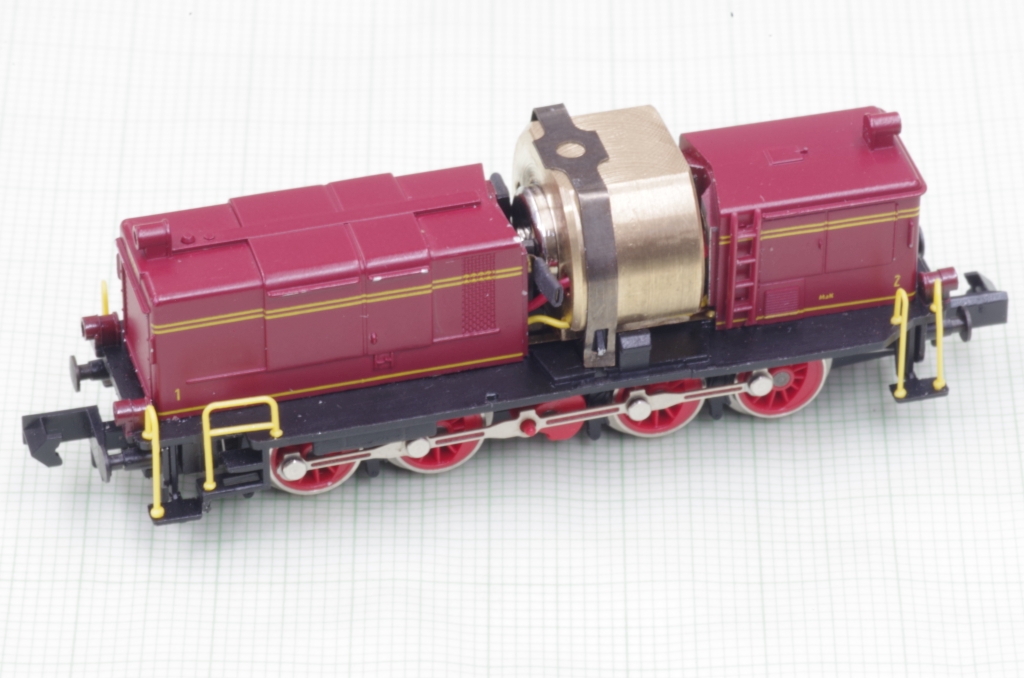

Um die Fahreigenschaften noch zu verbessern, habe ich die Lok noch wie im Artikel in der MIBA 3/2005 bearbeitet. In die Getriebeabdeckung werden für die Achsen eine leichte Vertiefung eingefeilt (mehr Höhenspiel). Dann werden noch die einteiligen Kuppelstangen durch geteilte ersetzt (Eichhorn Modellbau). Zuletzt noch die obere Hälfte der Motorhalterung mattschwarz streichen. Damit war der Umbau dann abgeschlossen.
