Umbau der Arnold Lichtsignale auf LEDs

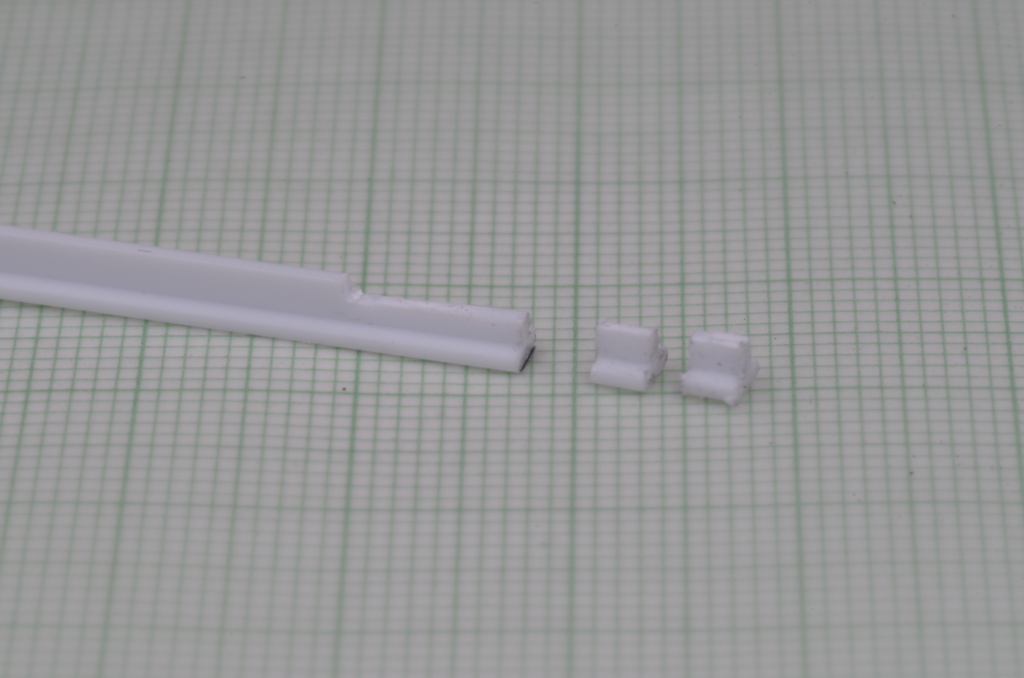

Hier eine einfache Möglichkeit, die Arnold Lichtsignale auf LEDs umzubauen. Verwendet werden 3mm LEDs im diffusem Gehäuse von LEDs-and-more (leds-and-more). Das Hauptproblem ist, daß die LEDs nicht weit genug aus dem Halter der Glühbirnen herausragen um den Lichtleiter vernünftig zu beleuchten. Deshalb werden kurze Kunststoff-T Profile in den Halter eingeklebt. Ich habe 3,1mm T-Profile von Evergreen benutzt (Artikel Nr. 765). Der Fuß des T wird mit einem Seitenschneider etwas gekürzt und dann 2,5mm lange Stücke abgeschnitten.

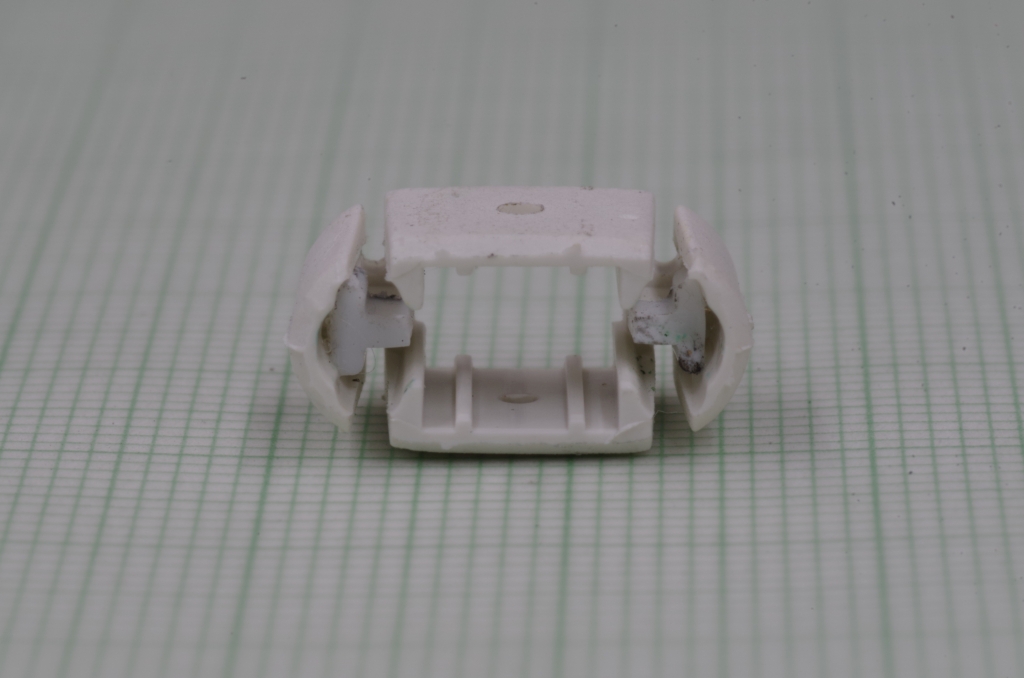

Diese werden in den Halter eingeklebt. Dadurch sitzt die LED höher im Halter.

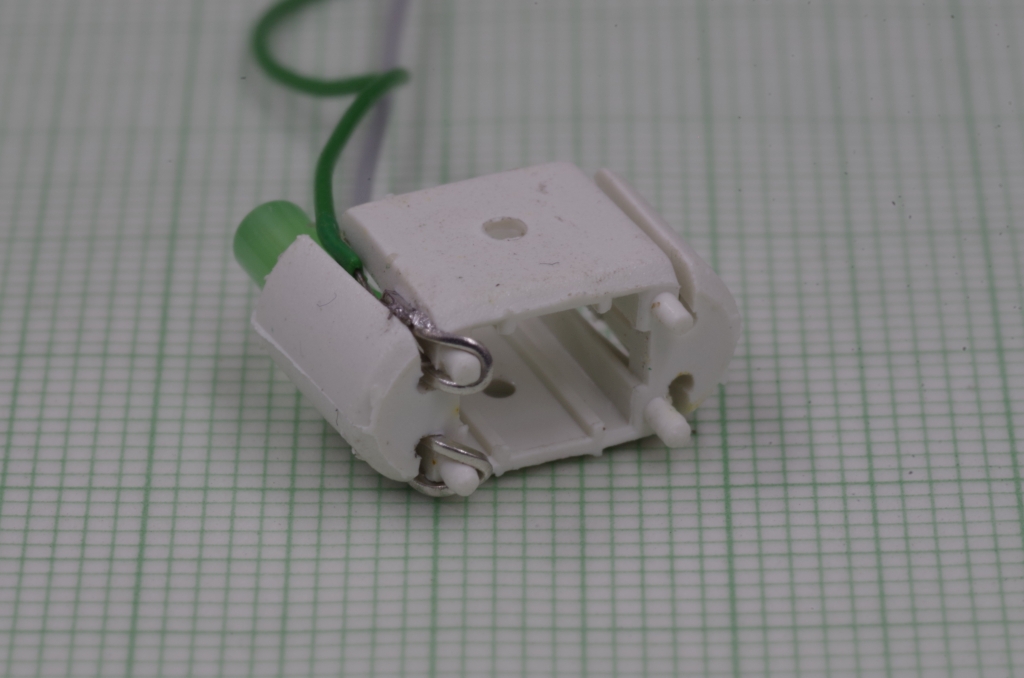

Dann werden die LEDs in den Halter eingesteckt und die Anschlüsse um die Pins gebogen.

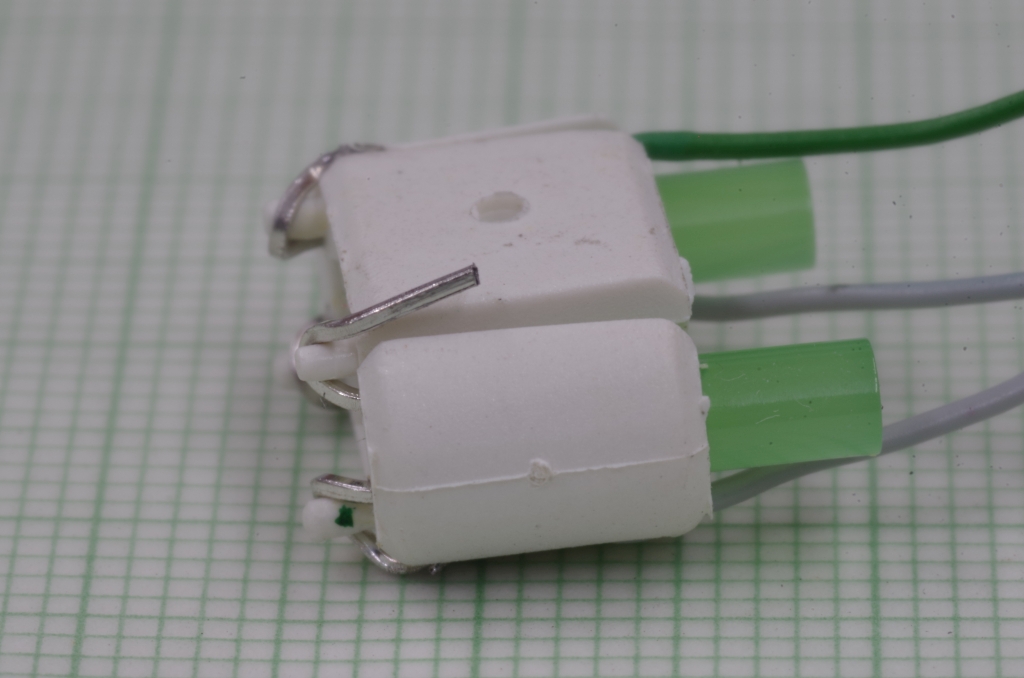

Dann das Kabel anlöten (ich habe das originale der Glühbirne verwendet, grau an die Anode, die jeweilige Farbe an die Kathode) und den Anschluss mit einem kleinen Schraubenzieher in die Rille drücken.

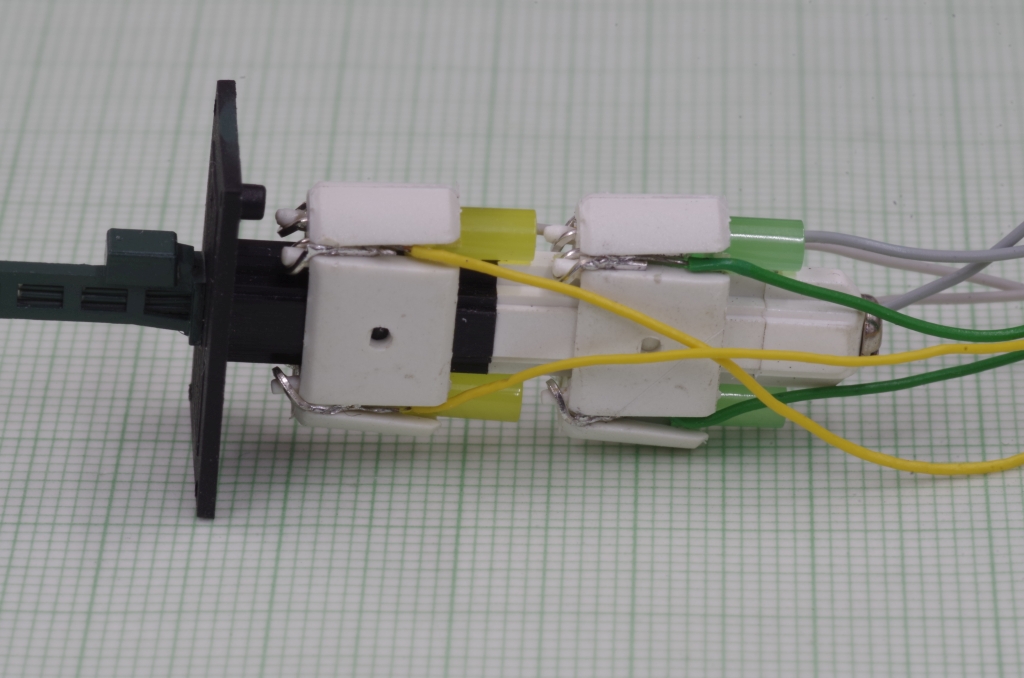

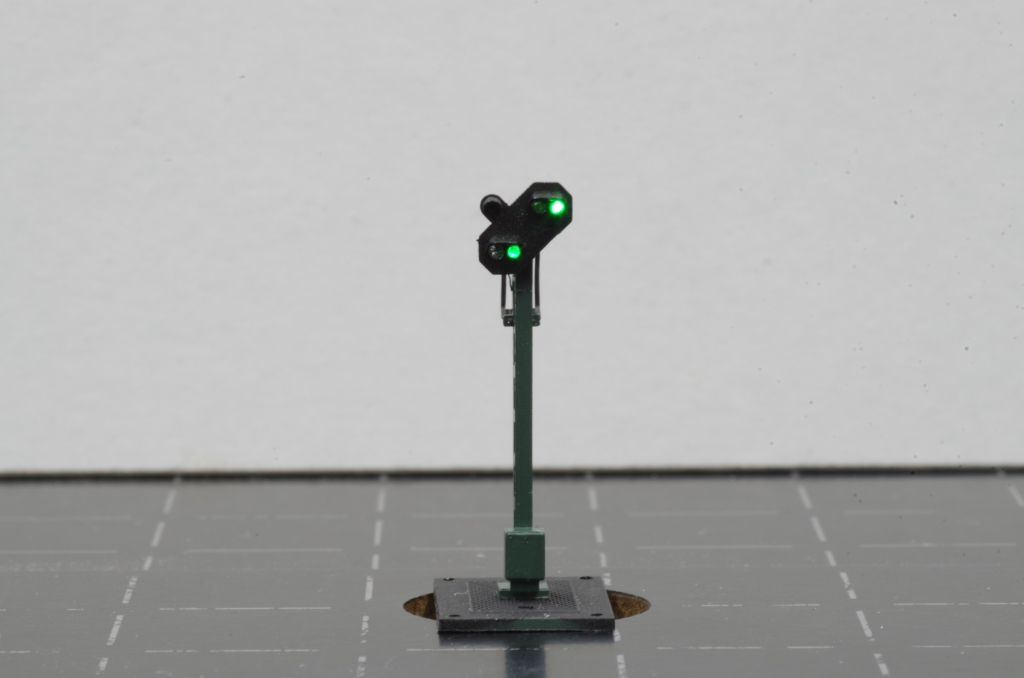

So sieht das ganze bei einem Vorsignal aus.
